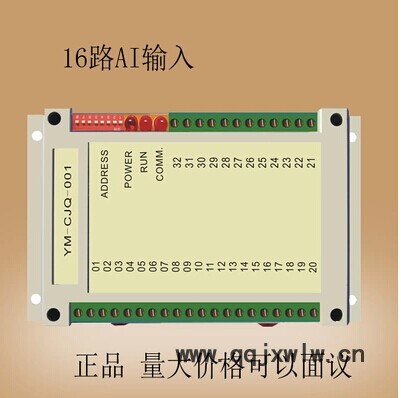

高性能IO模塊、RTU采集模塊。 型號：YM-CJQ-007

 16路AI輸入（標準配置0～20mA，特殊訂制0～5V/0～10V），12位A/D，可以接各種變送器輸出

 標準配置為1路RS485

 支持MODBUS RTU協議

 貼片工藝，較高的EMC性能

 卡式導軌或螺絲固定

 供電電源：標準配置DC24V隔離電源，特殊訂制（DC5V/DC12V/AC220V）

 工作環境 工作溫度：-20℃～70℃ 濕度：5%～95%RH無凝露，IP20防護

安 裝 和 接 線 說 明 安 裝 和 接 線 說 明
一
Y M- C J Q- 0 0 7安 裝 方 法 ， 如 果 有I E C標 準 導 軌 ， 直 接
卡 裝 在 導 軌 上 即 可 。 如 果 沒 有 導 軌 ， 需 要 用 四 個 螺
絲 把Y M- C J Q- 0 0 7安 裝 在 機 柜 上 。

8位 撥 碼 開 關 ， 其 中 低6位 是 本 模 塊 的 地 址(也 ** 是
M O D B U S規 約 中 的 設 備 地 址) ,
撥 碼 開 關 標 有 數 字 位" 1 "的 為 ** 低 位,標 有 數 字
位" 6 "的 為 ** 位,全 部 撥 到o f f的 地 址 為" 0 " .
單 元 地 址 按 照 二 進 制 表 示.
比 如
( 1 ) :
高 位                    低 位
6 o f f 5 o f f 4 o f f 3 o f f  2 o n  1 o f f
  0        0     0        0      1      0
對 應 的 單 元 地 址 為0 2
( 2 )高 位                 低 位
6 o f f 5 o f f 4 o n 3 o f f  2 o n  1 o f f
  0        0     1        0      1      0
對 應 的 單 元 地 址 為1 0
撥 碼 開 關 的 高2位 是 波 特 率 設 置 ， 從 低 到 高 分 別
對 應2 4 0 0 4 8 0 0 9 6 0 0 1 9 2 0 0
比 如
( 1 ) :
8 o f f 7 o f f
  0        0
對 應 的 波 特 率2 4 0 0
( 2 ) :
8 o n 7 o f f
  1        0
對 應 的 波 特 率9 6 0 0
端 子 定 義 如 下:
L / +     2 2 0 V A C電 源 輸 入 或+ 5 / 1 2 / 2 4 / 4 8 V
D c電 源 輸 入 正
N / _     2 2 0 V A C電 源 輸 入 或+ 5 / 1 2 / 2 4 / 4 8 V
                D c電 源 輸 入 負
P G N D   保 護 地
0 1          ** 路 模 擬 量 輸 入
0 2          第 二 路 模 擬 量 輸 入
0 3          第 三 路 模 擬 量 輸 入
0 4          第 四 路 模 擬 量 輸 入
0 5          第 五 路 模 擬 量 輸 入
0 6          第 六 路 模 擬 量 輸 入
0 7          第 七 路 模 擬 量 輸 入
0 8          第 八 路 模 擬 量 輸 入
0 9          模 擬 量 輸 入 公 共 端
1 0            空
11          第 九 路 模 擬 量 輸 入
1 2          第 十 路 模 擬 量 輸 入
1 3          第 十 一 路 模 擬 量 輸 入
1 4          第 十 二 路 模 擬 量 輸 入
1 5          第 十 三 路 模 擬 量 輸 入
1 6          第 十 四 路 模 擬 量 輸 入
1 7          第 十 五 路 模 擬 量 輸 入
1 8          第 十 六 路 模 擬 量 輸 入
1 9          模 擬 量 輸 出 公 共 端
2 0             空
2 1             空
2 2             空
2 3             空
2 4             空
2 5             空
2 6             空
R X D / A          R S 2 3 2的 接 收/ 4 8 5  A線
T X D / B         R S 2 3 2的 發 送/ 4 8 5 B線
G N D             R S 2 3 2 / 4 8 5的 公 共 端
4頁 圖 中 指 示 燈 從 左 到 右 依 次 代
表 ： 電 源 燈 、 運 行 燈 、 通 訊 燈

Y M - C J Q - 0 0 1內 部 寄 存 器 定 義 Y M - C J Q - 0 0 1內 部 寄 存 器 定 義
二
輸 入 寄 存 器 定 義 ， 功 能 碼0 4
序 號     地 址       數 據 描 述
01        3 0 0 0 1          **路 模 擬 量 輸 入
02        3 0 0 0 2          第2路 模 擬 量 輸 入
03        3 0 0 0 3          第3路 模 擬 量 輸 入
04        3 0 0 0 4          第4路 模 擬 量 輸 入
05        3 0 0 0 5          第5路 模 擬 量 輸 入
06        3 0 0 0 6          第6路 模 擬 量 輸 入
07        3 0 0 0 7          第7路 模 擬 量 輸 入
08        3 0 0 0 8          第8路 模 擬 量 輸 入
09        3 0 0 0 9          第9路 模 擬 量 輸 入
1 0       3 0 0 1 0          ** 0路 模 擬 量 輸 入
11        3 0 0 11           **1路 模 擬 量 輸 入
1 2       3 0 0 1 2          ** 2路 模 擬 量 輸 入
1 3       3 0 0 1 3          ** 3路 模 擬 量 輸 入
1 4       3 0 0 1 4          ** 4路 模 擬 量 輸 入
1 5       3 0 0 1 5          ** 5路 模 擬 量 輸 入
1 6       3 0 0 1 6          ** 6路 模 擬 量 輸 入

溫馨提示：現在產品在升級中，外觀有一點點變動，但是使用說明和功能沒有改變。為了保證您產品的正常使用時間，一定提前電話溝通訂貨。
