重復定位精度：±0.01mm

負載：55kg

X/Z軸電機：86步進電機

Y軸電機：57步進電機

絲桿：臺灣原裝進口滾珠絲桿

導軌：臺灣原裝進口直線導軌

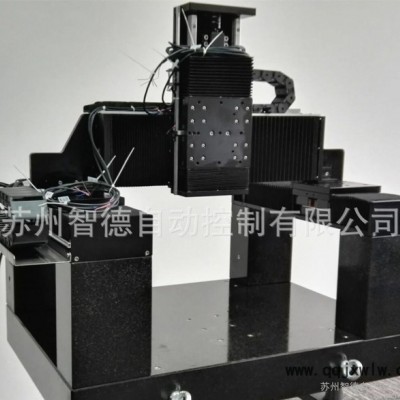

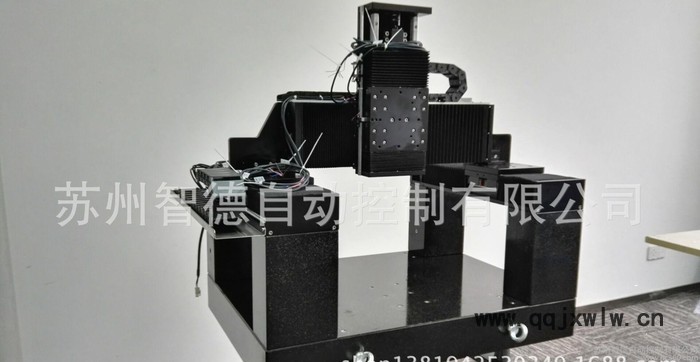

龍門架運動平臺設計原理和特性：
1.高穩定性。
底座是一塊12MM厚經過平面處理的鋼板，使重心下降，更加穩固；X軸立柱是由兩條30MM*150MM寬的鑄鋁構成，剛性強，結構穩定，有力支撐X軸。
2.高精度。
X軸選用VAV精密線軌BIVM84線性模組，采用噴墨打印機打印線條的原理，可以自動補償皮帶松緊，調節預壓使導軌和導輪之間的間隙達到“零”，重復定位精度高，不會存在反向間隙。Y軸選用BIH84線性模組，和X軸原理保持一致，整體精度高。
3實用性強。
Z軸選用VAV新款精密絲桿模組SIM84N，使用直線電機驅動滑塊運行，使其在停電的情況下滑塊保持原狀，不會因為負載而掉下來，免去突發停電運行不當?shù)膿?dān)憂。
4.設計周到。
X、Y、Z軸都原配限位感應器，減去了客戶另配感應器的麻煩。
5.高可靠性。
X、Y、Z三軸都采用線性模組，秉承了線性模組的所有特性。導軌主要部分采用特制的高強度、高直線度鋁型材，型材內部配有特殊的鋼軌保證機械強度并長期保持平行度，滑塊是偏心螺母設計和防松移設計，可自己調節滑塊松緊。
6.專業性強。
采用VAV線性模組特別定做的步進馬達作為X、Y、Z三軸的運動驅動。
7.靈活性強。
平臺出廠前可根據客戶要求加工電源開關孔。
8.應用廣泛。
廣泛用于點膠機行業，還可根據客戶需求，改裝成簡易機器人，設計、安裝及維護簡單、方便。
9． 可根據客戶工藝需要，設計**適用的機型。
10.技術參數：
工作范圍X/Y1/Y2/Z:500×500/500×100mm（可根據客戶要求定做）
**大速度 :500mm/sec
機械精度 :±0.025mm
重復精度 :±0.01mm
傳動系統 :步進馬達/同步帶皮帶
