品牌	東方佳訊
型號	AV36210D

   AV36210D手持式天線用于測量回波損耗、駐波比和電纜損耗，查找微小的、很難發現的問題，從而避免其演變?yōu)榇蟮墓收?，從地面?*找出天線系統中的問題q1444317052。

主要功能特點：

雙通道顯示，同時讀取不同格式數據

列表掃描，一次掃描不同頻段

存儲設置狀態，測試現場直接調用

設定極限線，如果數據超出極限線，儀器將報警

典型應用：

1、掃描參數設置

? 設置頻率范圍(必選操作) ：三種方式

？ 選擇信號標準：【頻率】→[信號標準] →(GSM 900 fullband) →[調用]

？ 起始頻率+終止頻率：【頻率】→[起始頻率]890MHz [終止頻率]960MHz

？ 中心頻率+掃寬：【頻率】→[中心頻率]925MHz[掃寬]70MHz

? 設置掃描點數(可選操作)：2~2001任意設置，默認201點

？【頻率】→[掃描] →[掃描點數]

? 保存設置(可選操作) ：將常用設置保存，現場直接調用

？【存儲/調用】→[類型  設置  跡線] → [存儲]

2、校準(必選操作)

?【校準】→[機械校準]

? 開路器：窗口彈出“請連接開路器，再按相應的軟鍵菜單開始校準！”的提示，在端口連接校準件開路器，按[開路器]軟鍵，等待窗口彈出“測量完畢”。

? 短路器、寬帶負載：同上

? 移除校準件，按[完成S11校準]軟鍵完成校準，并移除校準件。此時屏幕左側提示“校準 開”。

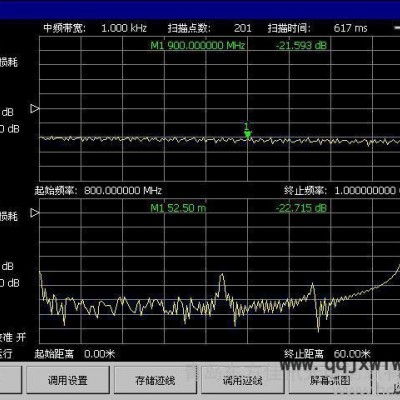

3、讀取測量結果

？ 【設置】→[窗口 單 雙]，開啟雙窗口顯示，綠色字體為當前激活窗口。

？  窗口1設置為駐波比格式：【測量】→[駐波比]

？  窗口2設置為DTF回波損耗格式：【測量】→[DTF 回波損耗]

4、保存測試曲線

？【存儲/調用】→[類型 設置 跡線] ，選擇存儲類型為跡線。

？ [存儲] →輸入文件名。備日后查看。

技術指標：

測量參數	駐波比、回波損耗、電纜損耗、阻抗、DTF(故障定位)
頻率范圍	1MHz～4GHz
頻率準確度	±2×10 -6
頻率分辨率	1kHz
有效方向性	>42dB
反射跟蹤	<±0.08dB
回波損耗顯示測量范圍	0～100dB
回波損耗測量分辨率	0.01dB
駐波比顯示測量范圍	1～65
駐波比測量分辨率	0.01
DTF**大測量距離	0～(測量點數-1)×DTF測量分辨力
DTF測量分辨率	1.5×10 8 ×Vp/(F2-F1) 式中Vp為被測件傳輸因子，F(xiàn)1為起始頻率，F(xiàn)2為終止頻率（單位為Hz）
