TH-5400電能質量分析儀檢定裝置是根據國電力行業相關標準及國電網公司對電能質量的技術要求，系統分析國內外對電測技術及電能質量的研究水準，結合國內的實際需要研制而成。此產品適用于國內外市場。

本儀器采用高速交流采樣、高精度DDS波形合成、高速數字信號處理器（DSP）、復雜可編程邏輯陣列（CPLD）、大功率集成功放、嵌入式計算機系統等技術設計而成。適用于電能質量表、多功能數顯表、RTU交流采樣、變送器、電能表、指示儀表的檢定和校驗，是電力系統用于電力產品檢定和校準的理想設備。

本產品適用于電力、能源、鐵路、石油化工及各科研單位等。

二、主要特點

2 **將系統、測試和信號產生集成在一個模塊上，產品集成度高，故障率低，體積小，重量輕，響應速度快，效率高，可靠性高，功能強，輸出功率大，標準源輸出。

2 可自動檢定各種電能質量表、多功能數顯表、電能表和指示儀表的各項指標。

2 輸出交直流電壓、電流、相位和功率均為高精度、高穩定度標準源，軟件校準。各項輸出均采用動態負載自動調整技術,降低了負載調整率。

2 交流標準源輸出頻率可以0.0001Hz細度任意調節。三相電壓之間、三相電流之間、各相電壓和電流之間可以0.001°細度任意移相，同時也可模擬各種電力故障輸出。

2 可輸出2~100次標準調制諧波，可進行單次或任意多次諧波疊加輸出。

2 可輸出1.1~50.0次標準間諧波，可進行單次或任意多次間諧波疊加輸出。（選件）

2 可輸出調制頻率為[0.0001Hz，40.0000Hz]的標準（矩形波調制、正弦波調制）閃變信號，并計算出符合GB12326-2000標準的標準Pst值。（選件）

2 可進行驟升/驟降試驗，驟升/驟降幅度及寬度可任意設置。（選件）

2 采用大屏幕800*600 TFT真彩LCD結合友好的圖形化中文視窗界面顯示,鼠標,鍵盤及面板按鍵操作簡單、方便、直觀，無需專門培訓。

2 帶全拼漢字輸入系統,可根據客戶要求任意增加漢字聯想輸入。

2 設計有大容量的FLASH ROM,可存貯檢定結果數據和將數據傳輸?shù)缴蠈佑嬎銠C。

2 電壓、電流、功率、相位設有常用試驗點，操作簡單，一鍵到位，使用便捷，效率高。

2 備有數字旋轉編碼器，方便參數進行各種細度調節。

2 采用超大規模CPLD芯片設計自己的專用IC使電路簡化并提高了可靠性。

2 備有多重報警和保護功能，故障自行檢測，可準確顯示出故障類型和部位，使用安全可靠。

2 備有多種通信接口，通信協議開放，用戶可自行編程控制儀器進行二次開發。

三、主要技術指標

3.1 交流電壓輸出

量限： 600V、380V、220V、100V、57.7V、15V

調節范圍：(0-120)%RG RG為量限,下同

調節細度：0.001%RG

準確度：0.05%RG

穩定度：≤0.005%/2min

失真度：≤0.02%（非容性負載）；

輸出負載： 每相20VA/25VA/30VA/200VA(可選)

負載調整率：0.02%

3.2 交流電流輸出

量限： 20A、5A、2A、1A 0.2A、0.05A

調節范圍:  (0～120)%RG   RG為量限,下同；

調節細度:  0.001%RG

準確度： 0.05%RG

穩定度： ≤0.005%/2min

失真度： ≤0.05%（非容性負載）

輸出負載： 每相20VA/25VA/30VA(可選)

負載調整率： 0.02%

3.3 功率輸出

準確度： 0.05%RG；     穩定度： 0.02%RG/2min

3.4 相位

調節范圍:  0°～359.999°；  分辨率： 0.001°；準確度： 0.02°

3.5 功率因數

調節范圍： -1～0～+1；  分辨率： 0.00001；  準確度： 0.05%RG

3.6 頻率

調節范圍： 30Hz～70Hz；  分辨率： 0.0001Hz；準確度： 0.00005Hz

3.7 電壓電流諧波設置

諧波次數： 2～100次；總諧波含量： 0～40.00%；諧波相位：0°～359.9°

諧波設置準確度： （10%±0.1%）RD，RD為設置的諧波含量

3.8 電壓電流間諧波設置

諧波次數： 1.1～50.0次 ；分辨率:  0.1次；總諧波含量： 0～40.00%

諧波相位： 0°～359.999°

諧波設置準確度：（10%±0.1%）RD，RD為設置的諧波含量

3.9 閃變參數設置

調制波： 矩形波/正弦波可選

電壓變動:  (0～10.000)%Un

調制頻率:  方波調制: 0.0233Hz～40.0000Hz

     正弦調制:  0.0001Hz～40.0000Hz

Pst準確度:  1%   (IEC868)

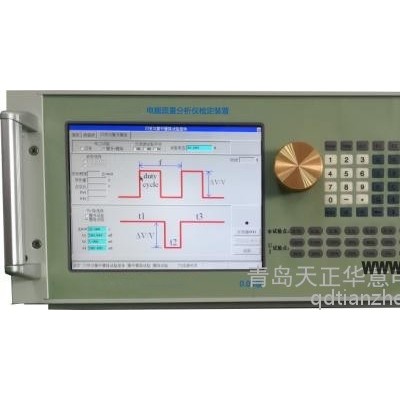

3.10 驟升/驟降參數設置

電壓升/降幅度: (0～10.000)%Un

   t1:  1.000mS～42949.672mS

   t2:  1.000mS～42949.672mS

   t3:  1.000mS～42949.672mS

3.11 直流電壓輸出(選件)

量限： (600V、300V)、150V、75V、30V、10V、1V、200mV、75mV

      括號中為可選量限,其中1V、200mV、75mV應采用四線輸出方式

調節范圍:  (0～120)%RG RG為量限,下同；

調節細度： 0.001%RG

準確度：  0.05%RG

穩定度： ≤0.02%/2min

紋波含量： ≤1%

輸出負載： 600V:  2.5mA

300V:  5mA

150V～1V: 15mA

200mV～75mV: 100mA

負載調整率： 0.02%

3.12 直流電流輸出(選件)

量限:  20A、5A、1A、200mA、100mA、20mA、10mA、1mA、(100uA、              10uA)括號中為可選量限

調節范圍： (0～120)%RG RG為量限,下同

調節細度： 0.001%RG

準確度：  0.05%RG

穩定度： ≤0.02%/2min

紋波含量： ≤1%

輸出負載： 20A:  **大壓降1.2V

5A: **大壓降5V

1A: **大壓降15V

200mA～1mA: **大壓降40V

100uA、10uA: **大壓降20V

負載調整率： 0.02%
