產品介紹：
工業用WRN-122PG裝配式熱電偶,無錫銳文自動化儀表有限公司作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從0℃～1800℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。
根據規定生產符合IEC國際標準分度號的鉑銠30-鉑銠6、鉑銠10-鉑、鎳鉻-鎳硅、鎳鉻-銅鎳、銅-銅鎳、鐵-銅鎳等型式熱電偶，應符合JB/T3238-1999標準。
工作原理：WRN-122PG裝配式熱電偶的工作原理是：兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子端叫參比端。當測量端和參比端存在溫差時**會在回路中產生熱電流，接上顯示儀表，儀表上**指示出熱電偶，產生的熱電動勢的對應溫度值
熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只和熱電偶導體材質以及兩端溫差有關，和熱電極的長度、直徑無關。

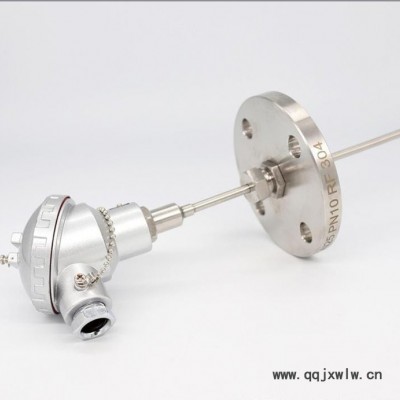

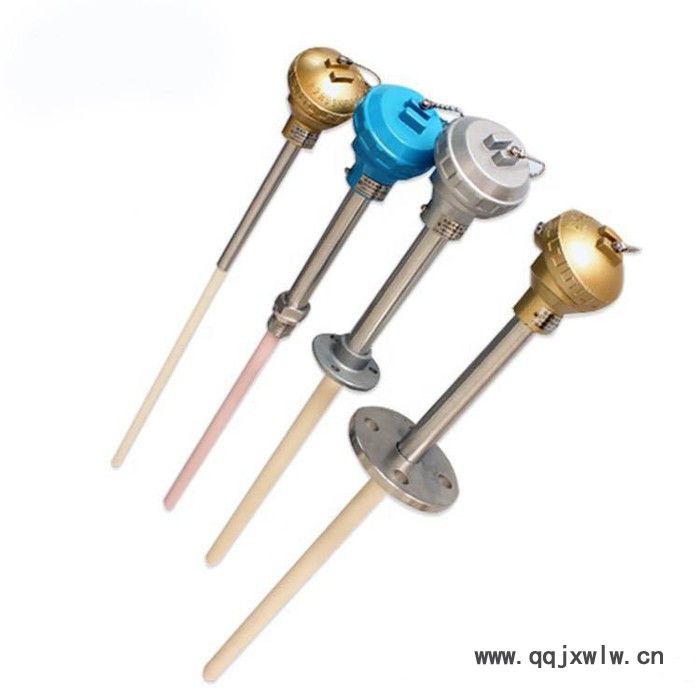

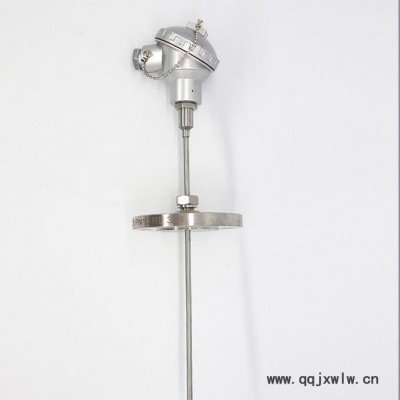

裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各種安裝固定裝置組成。
產品技術數據：
溫度測量范圍和允許誤差
熱電偶類別
代號
分度號
測量范圍℃
允許偏差△t?℃
鉑銠30-鉑銠6
WRR
B
0～800
±1.5℃或±0.25%│t│
鉑銠10-鉑
WRP
S
0～1600
±1.5℃或±0.25%│t│
鎳鉻-鎳硅
WRN
K
0～1300
±2.5℃或±0.75%│t│
鎳鉻-銅鎳
WRE
E
0～800
±2.5℃或±0.75%│t│
注“t”為感溫元件實測溫度
熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的50%，所需要的時間稱為熱響應時間，用T0.5表示。
熱電偶公稱壓力?
一般是指在室溫情況下保護管所能承受的靜態外壓而不破裂。實際上，容許工作壓力不僅與保護管材料、直徑壁厚有關，還與其結構形式，安裝方法、置入深度以及被測介質的流速和種類等有關。
熱電偶**小置入深度
應不小于其保護管外徑的8～10倍（特殊產品例外）。
熱電偶絕緣電阻（常溫）
常溫絕緣電阻的試驗電壓為直流500V±50V，測量常溫絕緣電阻的大氣條件為溫度15～35℃，相對濕度45%，大氣壓力86～106kPa。
a.對于長度超過1米的熱電偶它的常溫絕緣電阻值與其長度的乘積應不小于100.
即Rr.L≥100 MΩ。M L＞1m
式中：Rr-熱電偶的常溫絕緣電阻值MΩ
b.對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100 MΩ
上限溫度絕緣電阻
熱電偶的上限溫度絕緣電阻應不小于下表現定：
上限溫度tm℃
試驗溫度t℃
電阻值MΩ
100≤tm＜300
t=tm
10
300≤tm＜500
t=tm
2
500≤tm＜850
t=tm
0.5
850≤tm＜1000
t=tm
0.08
1000≤tm＜1300
t=tm
0.02
tm＞1300
t=1300
0.02

產品選型資料：

W
R
規格
內容


R

鉑銠30-鉑銠6
P

鉑銠10-鉑
N

鎳鉻-鎳硅
E

鎳鉻-銅鎳 （鎳鉻-康銅）
熱
電
偶
材
料
-
1

無固定式裝置式
2

固定螺紋式
3

活動式法蘭
4

固定法蘭式
5

活動法蘭角尺形式
6

固定螺紋錐形保護管式
安裝固定形式
2

防濺式
3

防水式
4

隔爆式
接線盒形式
0
?16mm保護管
1
?25mm保護管（雙層套管）
2
?16mm高鋁質管（單層套管）
3
?20mm高鋁質管
設計序號

W
R
□
-
□
□
□
