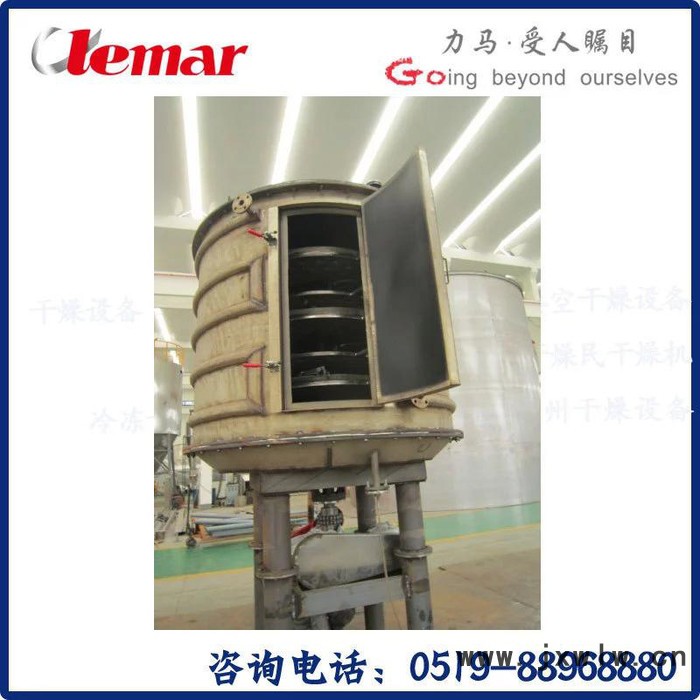

真空盤式干燥機技術規定書

數量及規格

數量：1臺

規格：3.3m2;真空干燥

二、工藝參數

生產能力20～50kg/h

設計壓力：內腔工作壓力-0.1Mpa;加熱面0.6 Mpa

干燥面積：3㎡

本設備適用于松散不粘物料

設備配置與技術要求

材質：與物料接觸部分316L,外觀304不銹鋼裝飾。內表面拋光Ra0.8

電器防爆等級：Ex11BT4,防爆電機防靜電轉動皮帶，變頻調速

性能描述：料層厚度可調（以布料板距盤面為準）主軸轉速、物料的停留時間等可**調整并可反饋至控制箱，實現在線監控。其控制參數可設定，手動/自動切換運行，控制系統可擴展外部通信協議，支持?jǐn)?shù)據遠傳，導地顯示，支持第三方數據通訊遠程數據調用。

加熱介質：蒸汽、熱水;每層干燥盤可單獨通入熱介質或冷介質，通過熱煤檢測控制物料溫度。

按需方要求配備大規格視鏡，以對設備內進行仔細清洗和觀察

物料流向單一，停止進料后，傳送物料詬靶葉能快速排空干燥器內的物料;可回收溶劑，粉塵排放符合要求;

主軸傳速：1～10轉/分變頻無級調速

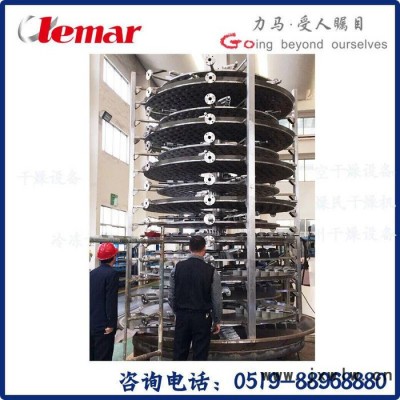

鈀臂：每層干燥盤止有2-8支固定在主軸上的鈀臂。

耙葉：能隨盤面上下浮動保持接觸，配套兩種形式并可更換。

碾滾：對易結塊和需破碎的物料，在適當位置配加碾滾

配套不銹鋼316L冷凝器：一級為5㎡，二級為3㎡，不銹鋼接收罐;50L各一臺。

設備操作簡單、容易。整體結構緊湊，拆卸方便，接口為快開式。
