>供應專區>機械部件>減速機、變速機>供應 JWB-X1.5B-190D(F)系列噪音小無級變速器 RV系列蝸桿減速器,RV系列蝸桿減速器,B/JXJ擺線針輪減速機,CJ系列齒輪減速機,R、S、K、F斜齒減速機,JWB—X機械無級變速器
普通會員
產品價格￥1670.00元/個
產品品牌未填
最小起訂≥1000 個
供貨總量1000 個
發貨期限自買家付款之日起 3 天內發貨
瀏覽次數673
企業旺鋪http://phghmym.com/index.php?homepage=zcjd109
更新日期2021-11-28 15:49
會員級別：企業會員
已 繳 納：0.00 元保證金
我的勛章： [誠信檔案]
在線客服：
企業二維碼： 企業名稱加二維碼
聯 系 人：區麗過(先生) 市場部
聯系固話：
聯系地址：中國廣東省佛山市禪城區佛山市禪城區石灣大霧崗北
品牌： |
未填 |
所在地： |
廣東 佛山市 |
起訂： |
≥1000 個 |
供貨總量： |
1000 個 |
有效期至： |
長期有效 |
型號： |
JWB-X**B（A）-**（D）F（Z）KS |
品牌： |
眾成傳動 |
| 型號 | JWB-X**B（A）-**（D）F（Z）KS |
|---|---|
| 品牌 | 眾成傳動 |
| 加工定制 | 是 |
| 類別 | 行星減速機 |
| 齒輪類型 | 圓柱齒輪減速機 |
| 布局形式 | 三環式 |
| 齒面硬度 | 硬齒面 |
| 使用范圍 | 陶瓷、飲料、食品、電子、化工、紡織、木工 |
| 安裝機構型式 | 立式 |
一、產品介紹

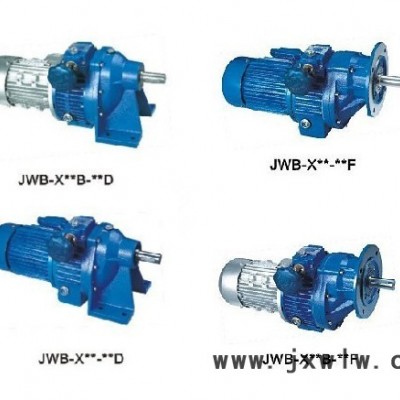

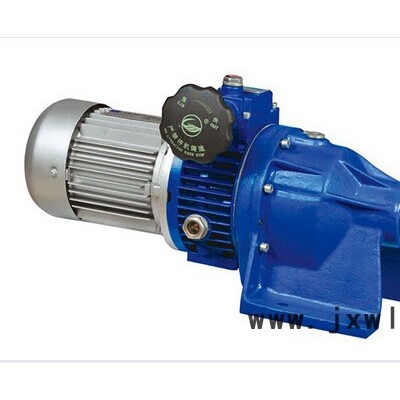

產品名稱： | JWB-X系列無級變速器 |
產品型號： | JWB-X**B（A）-**（D）F（Z）KS |
原產地： | 廣東佛山 |
產品品牌： | 星光 |
產品描述：
|
行星錐盤摩擦式無級變速器（以下簡稱無級變速器），是目前國內外一種先進的無級變速器。星光JWB—X系列無級變速器是公司在融合國內外先進技術基礎上**研制開發的新型無級變速器。 產品執行標準JB/T6950-93《行星錐盤無級變速器》，具有結構簡單，性能可靠、變速范圍大（輸出轉速的**高速與**低速之比為5）、調速靈活可靠等特點；因體積小、噪音低、使用維護方便等優點深受廣大用戶喜愛，適宜于連續工作運轉，且能在帶負載條件下按需要調節速度，**適應工藝參數多變或連續變化的要求。 |
技術參數范圍： |
輸入功率：0.18-7.5kW 輸出轉速：0-950 r/min 輸出扭矩：可達18000N.m |
應用領域：
| JWB—X系列可作為一切行業生產自動線的動力傳動裝置及科研大單位試驗設備的無級變速機構，對陶瓷、飲料、食品、電子、制革、化工、紡織、木工等行業生產自動線尤為適用。 |
二、型號表示法
三、安裝方式
三、選用指南
1.訂貨時請根據使用的轉速和轉矩，合理選擇機型，請寫明型號，如果特殊電機，請注明清楚并與本公司協商；為充分顯示本機型的優良特性，常用轉速應選擇在變速器調速范圍的中間位置。
①明確具體工作要求（負載、輸出轉速、工作系數等）；
②確定計算轉矩
T1=K*T,（T1—所求轉矩，K工作系數）；
T=9549P/n; （T—負載轉矩）；
③選定型號；
例1.工作機為帶式輸送機，轉速范圍58～185r/min,負載轉矩19.8N.m，負載連續、均勻、穩定，工作時間為每天24小時，電力為3相，380V，50Hz，臥式安裝。
選型
根據說明書第5頁工作系數表中，選擇工作系數K=1.2；計算轉矩T=19.8*1.2=23.76N.m；
查說明書得出JWB-X0.55-40D符合要求，其轉速范圍為40 ～200r/min，轉矩范圍為35.4 ～18.5N.m；
故可選JWB-X0.55-40D；
例2.工作機為帶式輸送機，轉速范圍72～285r/min,負載功率為0.055kW，負載連續、均勻、穩定，工作時間為每天12小時，電力為3相，380V，50Hz，立式安裝。
根據說明書第5頁工作系數表中，選擇工作系數K=1.1；
計算轉矩T=9549×0.055÷72×1.1=8.024N.m
查說明書得出JWB-X0.25B-60F符合要求，其轉速范圍為60 ～300r/min，轉矩范圍為11～5.6N.m；
故可選JWB-X0.25-60F；
2.訂貨時請盡量選用本公司標準產品，如有特殊要求請?jiān)诤炗喓蠒r(shí)詳細說明，如電機出線盒與調速手輪的位置，安裝型式和要求輸出轉速等；
3.本機型調速部使用專用無級變速器油Ub-3，本機出廠時已隨機裝好，開機即可使用。
4. 本公司有專業設計和制造隊伍，可承接特殊規格產品的訂貨，并可為用戶專門設計。
四、參數表
