泵,干燥機,風機,空壓機
普通會員
產品價格￥3622.00元/件
產品品牌伽利略Galileo
最小起訂≥1 件
供貨總量99 件
發貨期限自買家付款之日起 天內發貨
瀏覽次數959
企業旺鋪http://phghmym.com/index.php?homepage=cm66
更新日期2021-11-28 13:43
品牌： |
伽利略Galileo |
所在地： |
上海 |
起訂： |
≥1 件 |
供貨總量： |
99 件 |
有效期至： |
長期有效 |
原理： |
羅茨泵 |
功率： |
1~150KW（kw） |
| 原理 | 羅茨泵 |
|---|---|
| 功率 | 1~150KW（kw） |
| 外形尺寸 | 伽利略Galileo |
| 規格 | 2BV20602BV20612BV20702BV20712BV5110 |
| 材質 | 鑄鐵 |
| 極限壓力 | 50 |
| 類型 | 真空泵 |
| 驅動方式 | 電動 |
| 輸送介質 | 空氣 |
| 用途 | 管道泵 |
| 品牌 | galileo/伽利略 |
| 型號 | 2BV |
| 加工定制 | 否 |

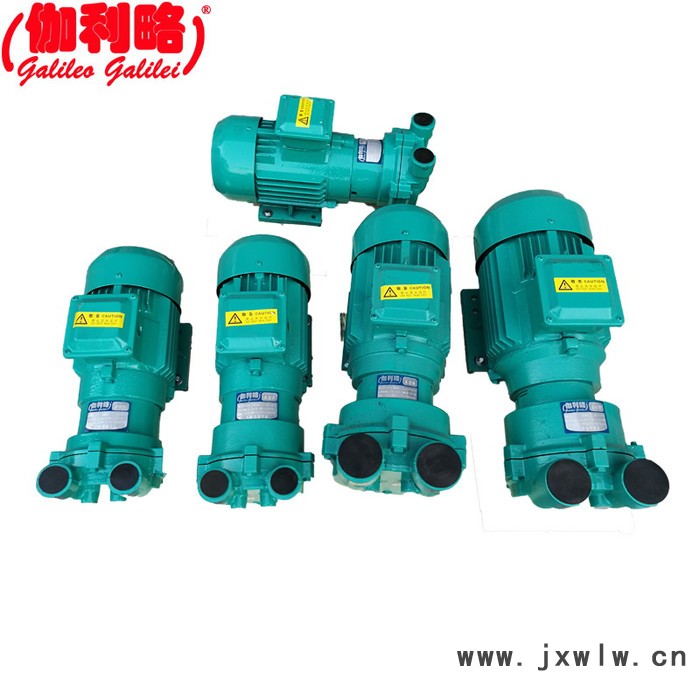

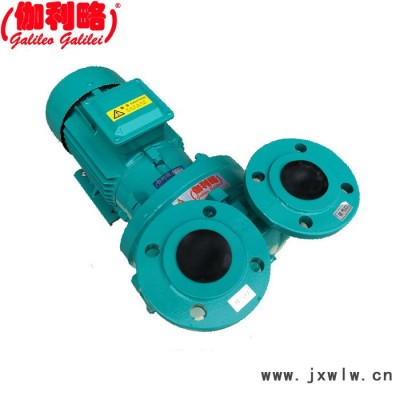

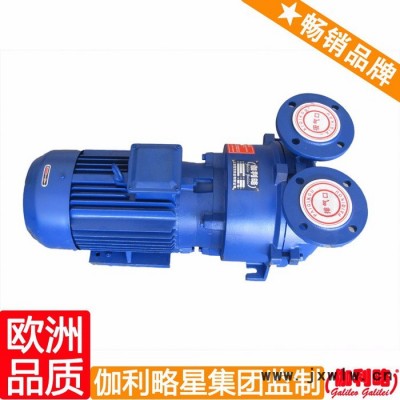

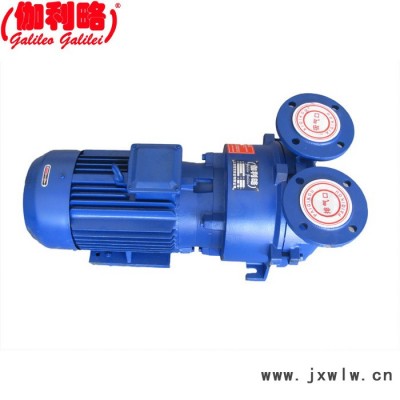

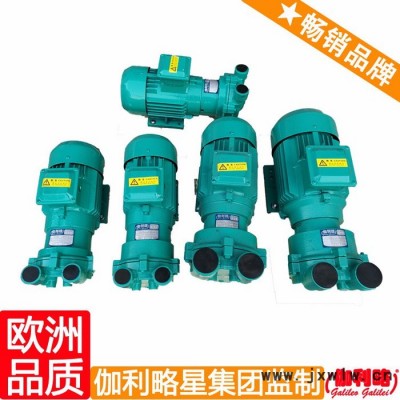

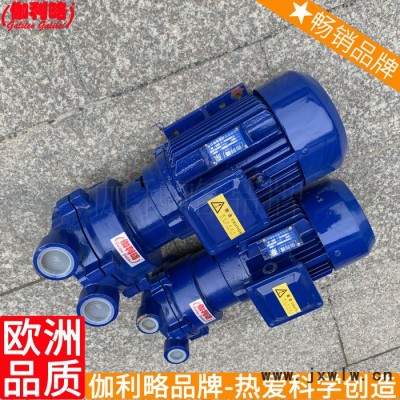

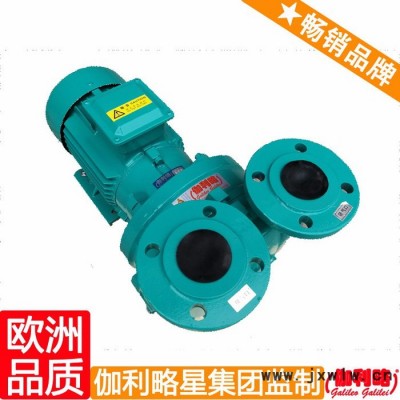

【2BVSKA型水環式真空泵】產品簡介：
2BVSKA型水環式真空泵,適于抽除氣體和水蒸汽。吸氣壓力可以達到33mbar絕壓（97%真空度）當真空泵在吸氣壓力低于80mbar的狀態下長期工作時，應聯接汽蝕保護管以對泵進行保護，如配大氣噴射器（見附件表）吸氣壓力可達10mbar，噴射器可直接裝在真空泵上。作為壓縮機用時，其壓力大至0.26mbar（絕壓）。
2BVSKA型水環式真空泵為整體結構—機泵同軸的單級泵。軸封采用機械密封，具有結構簡單，安裝簡捷、無油、安全可靠等特點。
【2BVSKA型水環式真空泵】工作原理：
SKA型水環式真空泵如圖（1）所示葉輪3偏心地安裝在泵體之內，起動時向泵內注入一定高度的水，因此當葉輪3旋轉時，水受離心力的作用而在泵體內壁形成一旋轉水環1，水環下部內表面與輪轂相切，沿箭頭方向旋轉，在前半轉過程中，SKA型水環式真空泵水環內表面逐漸與輪轂脫離，因此在葉輪葉片間與水環形成封閉空間，隨著葉輪的旋轉，該空間逐漸擴大，空間氣體壓力降低，氣體自圓盤吸氣口被吸入；在后半轉過程中，水環內表面逐漸與輪轂靠近，葉片間的空間逐漸縮小，空間氣體壓力升高，高于排氣口壓力時，葉片間的氣體自圓盤排氣口被排出。如此葉輪每轉動一周，葉片間的空間吸排氣一次，許多空間不停地工作，SKA型水環式真空泵連續不斷地抽吸或壓送氣體。
SKA型水環式真空泵由于在工作過程中，做功產生熱量，會使工作水環發熱，同時一部分水和氣體一起被排周，因此，在工作過程中，必須不斷地給泵供水，以冷卻和補充泵內消耗的水，滿足泵的工作要求。
當SKA型水環式真空泵排出的氣體不再利用時，在SKA型水環式真空泵排氣口上接有氣水分離器，廢氣和所帶的部分水排入氣水分離器后，氣水分離，氣體由排氣管排出，留下的水經回水管供至泵內繼續使用。隨著工作時間的延長，工作水溫度會不斷地升高，這時需從供水管供給冷水，以降低工作水的溫度，保證泵能達到所要求的技術要求和性能指標。
圖1 水環真空泵及壓縮機工作原理圖
當SKA型水環式真空泵作為壓縮機使用時，泵排氣口接有氣水分離器，氣水混合物進入氣水分離器后自動分，氣體由排氣管輸送到所需系統而工作水經過分離器進入SKA型水環式真空泵內。壓縮氣體時，工作水易熱，水由泵排氣口排出，溫度會變的較高，要由供水管不斷地供給冷水．以補充被放走的水，同時起冷卻作用，使工作水溫度不致過高，從而保證壓縮機性能，達能技術指標，滿工藝要求
【2BVSKA型水環式真空泵】結構及特點：
△機泵同軸式直聯設計，節省空間，易于安裝。
△采用機械密封作為標準配置，消除了泄露，維護簡便。
△運行平穩，噪音可低至62分貝
△統一的耐腐蝕設計，青銅葉輪提高了泵的耐腐蝕性，不銹鋼材質則更適用于更為苛刻的應用
△獨特的柔性排氣口設計，不會產生過壓縮，確保了SKA在其性能范圍內效率佳。
【2BVSKA型水環式真空泵】使用范圍：
SKA型水環式真空泵及壓縮機被廣泛用于石油化工、制藥、食品、制糖工業等領域，由于在工作過程中，氣體的壓縮過程是等溫的，所以在壓縮和抽吸易燃易爆氣體時，不易發生危險，其應用更加廣泛。
【2BVSKA型水環式真空泵】性能參數：
備注：該性能表的性能參數是用15℃的水作工作液，在室溫20℃排氣壓力和常規大氣壓均為1013hpa(百帕)的狀態下所示的數值。當水溫和大氣壓變化時會隨之發生變化。
注：1、表中所列數據在下列技術條件下測出：
【2BVSKA型水環式真空泵】性能曲線圖：
【2BVSKA型水環式真空泵】選型示例
①設計點參數：
吸氣量V=100m3／h
吸氣壓力P1=40mbara
②其余參數同標準狀態(見注)
選擇與設計點①接近的一條曲線
③本例中為71V
根據曲線編號查出相應的產品型號
(即定貨號，但于標準型)如本例中可從71V查得泵型為SKA2071-ONC06-IP
注：該性能曲線是在吸入介質為20℃的飽和空氣，工作液溫度過15℃，排氣壓力1013mba的狀態下得到的。性能允許差±10％。圖中左側為配用大氣噴射器的性能曲線。
【2BVSKA型水環式真空泵】安裝尺寸圖：
SKA2外形尺寸圖（單位：mm）：
| 型號 | 曲線編號 | A | B | B1 | E | H1 | H2 | H3 | H4 | H6 | M | P2 | P3 |
| SKA2-060 | 60V | 455 | 186 | 140 | 100 | 90 | 118 | 126 | 195 | 37.5 | 244 | 250 | 180 |
| SKA2-061 | 61V | 476 | 186 | 140 | 100 | 90 | 118 | 195 | 195 | 37.5 | 263 | 250 | 180 |
| SKA2-070 | 70V | 545 | 223 | 160 | 140 | 222 | 100 | 128 | 222 | 33 | 280 | 270 | 203 |
| SKA2-071 | 71V | 566 | 223 | 234 | 190 | 140 | 112 | 140 | 234 | 45 | 309 | 300 | 225 |
| 型號 | 曲線編號 | R | S2 | W1 | W2 | W3 | d | N3．0 | N4.2 | N8.7 |
| SKA2-060 | 60V | 217 | φ10 | 110 | 25.5 | 21 | G1 | G3/877 | G1/4" | G3/8” |
| SKA2-061 | 61V | 236 | φ10 | 110 | 25.5 | 21 | G1 | G3/877 | G1/4" | G3/8” |
| SKA2-070 | 70V | 252 | φ12 | 110 | 33 | 27 | G11/2" | G3/877 | G1/4" | G3/8” |
| SKA2-071 | 71V | 278 | φ12 | 110 | 33 | 27 | G11/2" | G3/877 | G1/4" | G3/8” |
SKA5外形尺寸圖（單位：mm）：
| 型號 | 曲線編號 | A | B | B1 | B2 | C1 | C2 | H1 | H2 | H3 | H4 | H5 | H6 | H7 | K | L |
| SKA5110-OKC | 101V | 637 | 325 | 255 | 190 | 41 | 26 | 140 | 156 | 202 | 361 | 328 | 38 | 57 | 342 | 130 |
| SKA5111-0KC | 111V | 672 | 325 | 265 | 216 | 38 | 26 | 150 | 166 | 212 | 371 | 363 | 48 | 68 | 348 | 130 |
| SKA5121-OKC | 121V | 771 | 347 | 265 | 216 | 36 | 26 | 150 | 167 | 217 | 385 | 363 | 39 | 60 | 430 | 147 |
| SKA5131-OKC | 131V | 852 | 377 | 300 | 254 | 35 | 30 | 175 | 194 | 249 | 427 | 435 | 53 | 76 | 477.5 | 147 |
| SKA5161-0KC | 161V | 1044 | 479 | 370 | 389 | 52 | 30 | 210 | 225 | 303 | 521 | 485 | 51 | 80 | 570 | 201 |
| 型號 | 曲線編號 | F | N | S1 | S92 | T | d1 | d2 | d3 | d4 | d5 |
| SKA5110-0KC… | 101V | 464 | 92 | φ12X23 | φ12 | 340 | 19 | 160 | 123 | 97 | 52 |
| SKA5111-OKC… | 111V | 500 | 92 | φ12X23 | φ12 | 340 | 19 | 160 | 123 | 97 | 52 |
| SKA5121-0KC… | 121V | 584 | 97 | φ12X23 | φ12 | 382 | 19 | 182 | 142 | 113 | 66.5 |
| SKA5131-OKC… | 131V | 658,5 | 103 | φ12X23 | φ14 | 382 | 19 | 182 | 142 | 113 | 66.5 |
| SKA5161-OKC… | 161V | 808 | 138 | φ15×27 | φ14 | 450 | 22 | 200 | 156 | 130 | 80 |
| 型號 | 曲線編號 | W1 | W2 | W3 | "d(N1.0,N2.0)" | N3．0 | N4.2 | N8.7 |
| SKA5110-OKC… | 101V | 180 | 52 | 27 | "DN50/2” | G3/4" (絲長24) | G3/8" (絲長25) | G3/8" (絲長11) |
| SKA5111-OKC… | 111V | 180 | 52 | 27 | "DN50/2” | G3/4"(絲長24) | G3/8" (絲長25) | G3/8" (絲長11) |
| SKA5121-OKC… | 121V | 200 | 57 | 29 | "DN65/21/2” | G3/4" (絲長24) | G3/8" (絲長25) | G3/8" (絲長11) |
| SKA5131-OKC… | 131V | 200 | 62.5 | 32 | "DN65/21/2” | G3/4" (絲長24) | G3/8"(絲長25) | G3/8" (絲長11) |
| SKA5161-OKC… | 161V | 250 | 81 | 41 | "DN80/3" | G3/4" (絲長24) | G3/8" (絲長25) | G3/8" (絲長11) |
【2BVSKA型水環式真空泵】設備安裝：
1、水環真空泵的安裝：
水環真空泵和壓縮機在安裝時，安裝面必須水平，并通過底角的孔用螺栓安裝牢固。為防止在安裝時焊渣進入真空泵，在安裝時，應在吸氣管上安裝上過濾網。
2、水環真空泵氣水分離器的安裝
水環真空泵氣水分離器可直接安裝在水環真空泵的排氣口上，并用螺栓固定牢固。氣水分離器有一管路與泵相連，由此供給水環真空泵工作需水量，其余工作水由供水管供給，供水量大小由管路上的閥門調節。
水環真空泵或壓縮機的進氣管上應裝有逆止閥，以便在停車時，防止真空泵或壓縮機內的水在排氣管方面的壓力作用下返回系統。
【2BVSKA型水環式真空泵】啟動與停車：
1、水環真空泵啟動
水環真空泵長期停車的泵在開動以前，必須用手轉動數圈，以證實水環真空泵內沒有卡住或其它損壞現象。
水環真空泵啟動按以下順序進行（參見圖5）
（1）打開排氣管閥門。
（2）啟動電動機（應注意電機的正反轉）
（3）迅速打開圖5供水管2。逐漸增加供水量，至供水量符合規定要求為止，（應注意不要干運行真空泵）。
2、水環真空泵停車
水環真空泵停車按以下順序：
（1）（如進氣管有閥門）關閉進氣管上的閥門。
（2）關閉供水管2，并迅速關停真空泵。
（3）停車后應將泵腔內的水放掉，以免再次啟動時，會造成葉片與泵軸斷裂。
【2BVSKA型水環式真空泵】維護：
1、SKA型型水環式真空泵為避免磨損葉輪、泵體或卡住葉輪，隨氣體和工作液進入泵腔的灰塵顆粒，可通過SKA型水環式真空泵泵底部的沖洗口沖洗掉。
2、如果用硬水作工作液，須經軟化，或在一定周期內用溶液清洗泵。
3、SKA型水環式真空泵電動機常工作的軸承比周圍溫度高15℃～20℃，高不允許超過55℃～60℃，正常工作的軸承每年應裝油1-2次，每年至少清洗軸承一次，并將潤滑油全部更換。
4、SKA型水環式真空泵采用的機械密封，出現泄漏現象，應檢查機械密封的動、靜環是否已損壞，或是密封圈已老化，如出現上述情況，均需更換新零件。
【2BVSKA型水環式真空泵】故障原因及排除方法：
| 水環式真空泵故障現象 | 水環式真空泵可能原因 | 水環式真空泵排除方法 |
| 真空泵電機不起動；無聲音 | 兩根電源線斷裂 | 檢查接線 |
| 電機不起動；有嗡嗡聲 | 一根接線斷，電機轉子堵轉 | 必要時排空清潔泵，修正葉輪間隙 |
| 電機開動時，電流斷路器跳閘 | 繞組短路 | 檢查電機繞組 |
| 消耗功率過高 | 產生沉淀 | 清潔、除掉沉淀 |
| 真空泵不產生真空 | 無工作液 | 檢查工作液 |
| 真空泵真空度太低 | 泵太小 | 用大一點的泵 |
| 真空泵尖銳噪聲 | 產生氣蝕 | 聯接氣體蝕保護件 |
| 真空泵泄漏 | 密封墊壞 | 檢查所有密封面 |
木箱、泡沫或紙箱包裝，因本泵屬于重物只能發物流（需到物流站自提），其它疑問請聯系我們。
售后服務承諾
1.產品提供免費維修一年，免費維保期間內如發生非人為原因引起的損壞（不可抗力原因除外），上海蒼茂實業將及時免費更換和修理。
2.產品實行終身包修，免費保修期滿后買方如委托上海蒼茂實業進行維護保養，上海蒼茂實業將對設備進行維護更換件（），并詳細列出維保內容。
3.上海蒼茂實業本著以客戶利益為，想客戶所想、急客戶所急，盡己所能滿足客戶的要求，做好售后服務。
產品品質承諾
1.上海蒼茂實業對產品的質量及交貨期負責，產品交貨之日起質保期為一年（易損件三個月），終身維護。對于產品質量引起的后果，上海蒼茂實業承擔相應的責任。如因操作不當引起的后果，上海蒼茂實業將以低成本價對設備進行維護。
2.對所有分供方都進行考察、評審，所有產品的采購都只在合格分供方進行。對分供方所提供的原材料、外購件、外協件都需經過嚴格復查，檢驗合格后方準入庫；
3.產品制造嚴格執行“雙三檢”制度，不合格零件不轉序、不裝配、不出廠；
