| 最大進料邊長 | 100 |
|---|---|
| 出料粒度 | 5（mm） |
| 電動機功率 | 22 |
| 給料粒度 | 30（mm） |
| 耗電 | 18（kw） |
| 類型 | 復合式破碎機 |
| 驅動方式 | 電機 |
| 生產能力 | 3000-7000（kg/h） |
| 應用領域 | 冶金 礦山 |
| 重量 | 900（kg） |
| 作用對象 | 石料 |
| 粉碎程度 | 中碎機 |
| 品牌 | 卓航 |
| 型號 | 600 |
用途
廣泛應用于各種礦石、水泥、耐火材料、鋁礬土熟料、金剛砂、玻璃原料等高硬、特硬物料的中、細碎領域。在機制建筑砂、石料以及各種冶金礦渣的破碎中更是得到普遍使用，與其它類型的破碎機相比產量功效高。復合式破碎機(復合破)破碎比度較大**大破碎比可達到出料粒度可以任意調節，不受板錘、襯板磨損的影響；無篩條設置，破碎水分含量高、含泥量大的物料時不易堵塞；采用彈性調節機構，進入不可破碎物可自動排出，不會造成設備損壞；軸承水平布置，壽命長，可以破碎溫度高的物料（如水泥熟料）；本機轉子體結構獨特，破碎物料時，轉子體幾乎不磨損；后腔體設置有絲桿或液壓開啟機構，不用起主設備，即可輕松更換易損件
適用物料
主要用于中、小型破碎水泥生料、熟料，用于建筑用砂、鐵礦石、砂巖、石膏等其它中硬礦石的破碎。
優越性
復合式破碎機具有破碎比大，破碎水份廣含量高，對水份含量高的物料加工理想，出料粒度可任意調節，無篩條設置，含泥沙量大的物料不會堵塞，不可破碎物進入機體可自動排出，不會造成設備的損壞。該復合式破碎機生產效率高，結構獨特、運作平穩、噪音低、維修方便，開啟工作倉門即可輕松更換損件。
結構

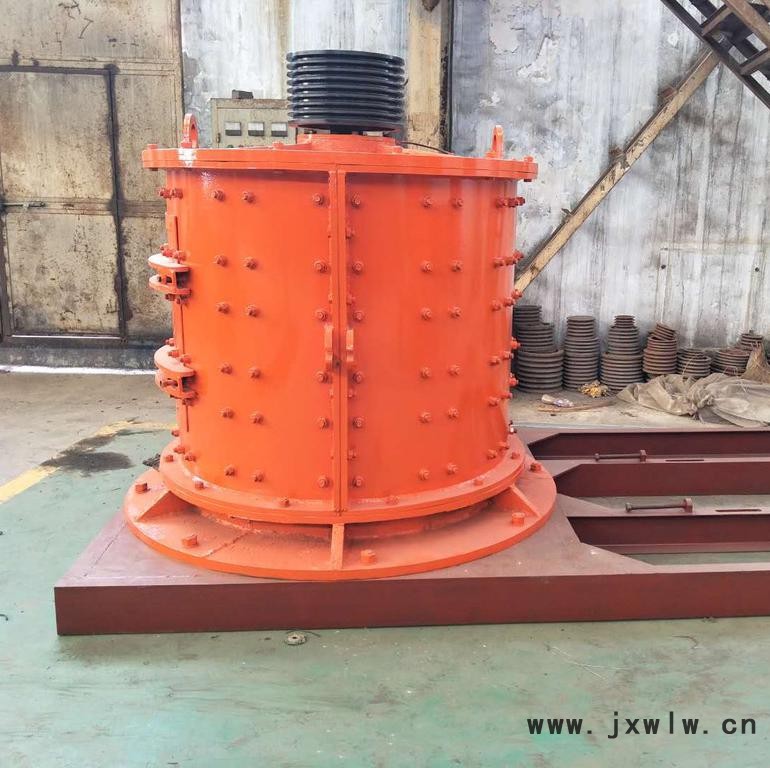

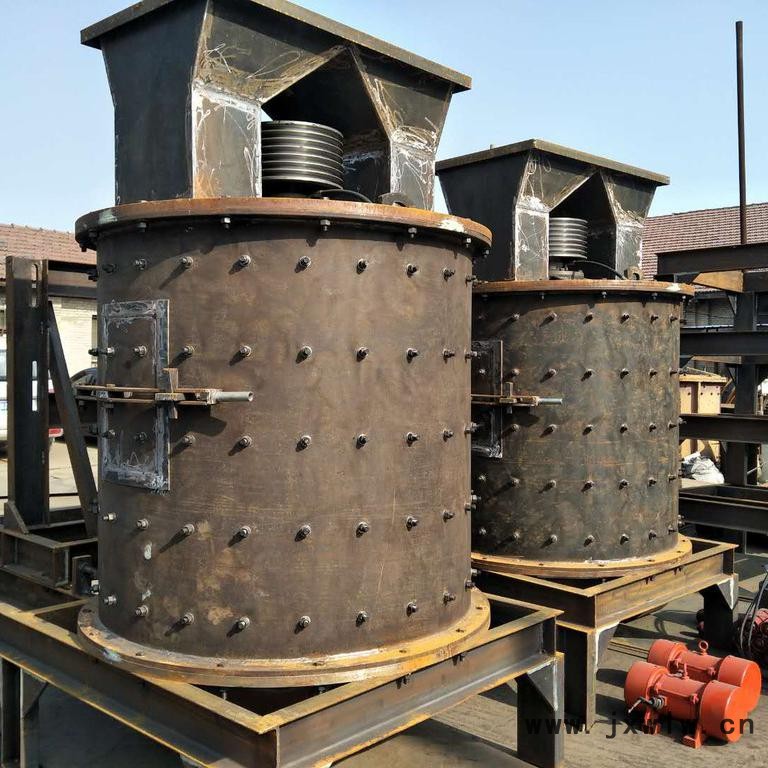

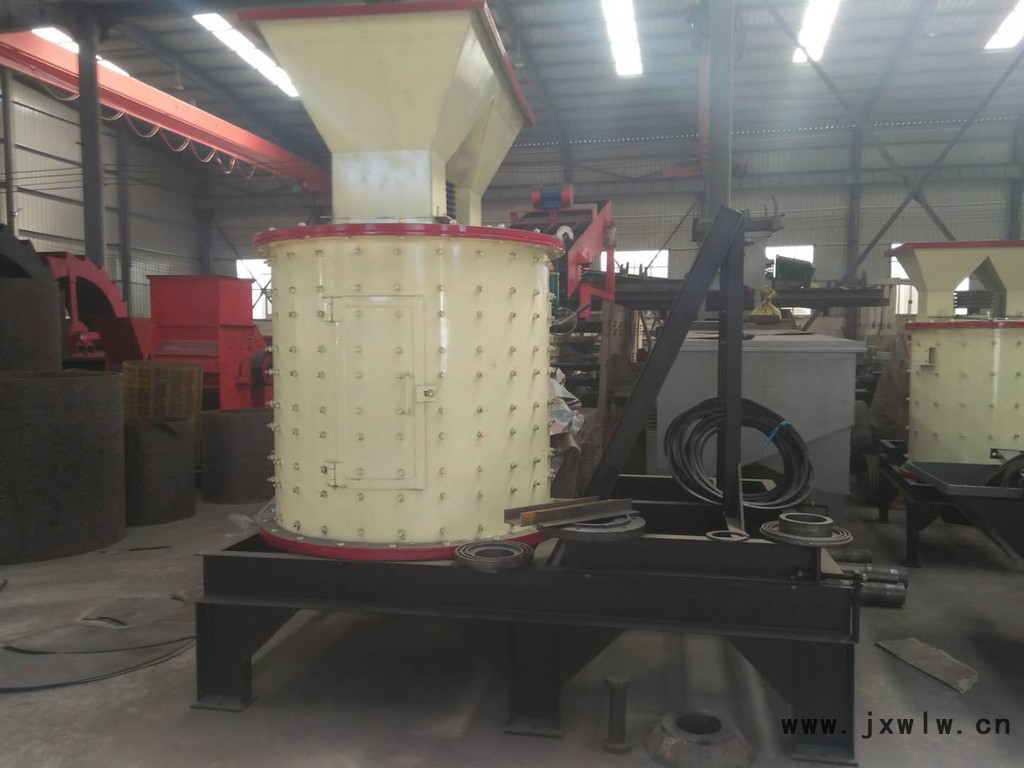

復合式破碎機全機由傳動裝置、主軸、筒體、上蓋及底座等部分組成，電動機經梯形三角帶帶動主軸旋轉，主軸上裝有錘頭，物料從上部給料口進入機內，并靠重力下落，物料連續受到高速旋轉的錘頭的一系列沖擊而被破碎，然后從下部排料口卸出。
工作原理
物料自上口加入，落入破碎腔，受到高速旋轉板錘的打擊，而迅速拋向反擊板，撞擊后被反彈到錘板上，再次受到打擊。如此高頻次的打擊與反擊，使物料由大到小逐漸被破碎，較小的物料落到下層破碎腔，受到高速旋轉密集錘頭的打擊，重復上層破碎過程。由于型腔較小，錘頭與反擊板齒刃之間對部分物料施加剪切應力，進行銑削，加速物料的細碎。同時，錘頭帶動物料產生流動，相互間產生很大的研磨作用，使物料進一步細碎，直至破碎成所要求的粒度。
工作特點
（1） 結構簡單合理、運行成本低。利用石打石原理，磨損小。
（2） 破碎率高、節能。
（3） 具有細碎、粗磨功能。
（4） 受物料水分含量影響小、含水份可達8%左右。
（5） 更工作噪聲低于75分貝（db級），粉塵污染少。
（6） 適合破碎中硬、特硬物料。
（7） 產品成立方體，堆積密度大，鐵污染極小。
（8） 葉輪自襯磨損小、維修方便。
【進料粒度】：＜100-220mm
【生產能力】：20-160t/h
【應用范圍】：廣泛用于鐵礦石、砂石、高爐渣等其他中硬礦石的破碎。
【產品介紹】：立式板錘制砂機是綜合同類產品技術進行優化設計而成的新型細碎、粗磨產品，可廣泛用于鐵礦石、砂石、高爐渣等其他中硬礦石的破碎。
立式板錘制砂機是外同類產品技術進行優化設計而成的新型細碎、粗磨產品，可廣泛用于鐵礦石、砂石、高爐渣等其他中硬礦石的破碎。
| 型號規格 | 筒體直徑 (mm) | 產量 (t/h) | 給料粒度 (mm) | 出料粒度 (mm) | 功率 (kw) | 外形尺寸 （長×寬×高） (mm) |
| PFL-750 | Φ750 | 20 | ＜100 | ＜3-560-95% | 30-37 | 2100×1200×1700 |
| PFL-1000 | Φ1000 | 40 | ＜120 | ＜3-560-95% | 45-55 | 2600×1400×1900 |
| PFL-1250 | Φ1250 | 70 | ＜150 | ＜3-560-95% | 75-90 | 2800×1600×2100 |
| PFL-1500 | Φ1500 | 100 | ＜180 | ＜3-560-95% | 110-132 | 3100×1900×2200 |
| PFL-1750 | Φ1750 | 130 | ＜200 | ＜3-560-95% | 160 | 3710×2360×2390 |
| PFL-2000 | Φ2000 | 160 | ＜220 | ＜3-560-95% | 185 | 4100×2660×2620 |
技術參數如有變動，請以實際產品為準 。
