| 定位精度 | 0.035±0.05 |
|---|---|
| 規格 | 750mm－2000mm |
| 類型 | RA5系列關節臂測量機 |
| 適用范圍 | 1.5米－3.5米 |
| 外形尺寸 | 750mm－2000mm |
| 品牌 | ROYAL如洋 |
| 型號 | ROYAL-RA515 |
| 加工定制 | 是 |
產品描述：

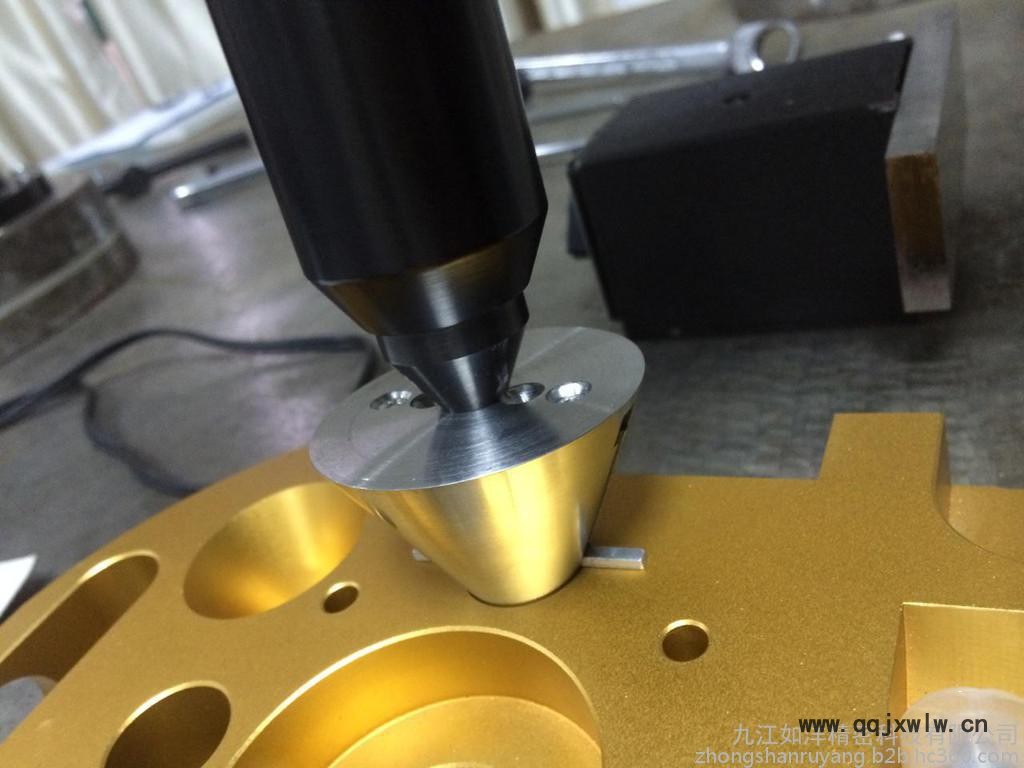

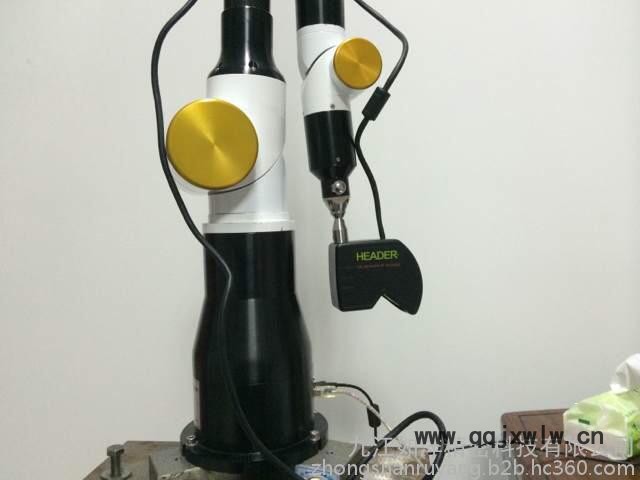

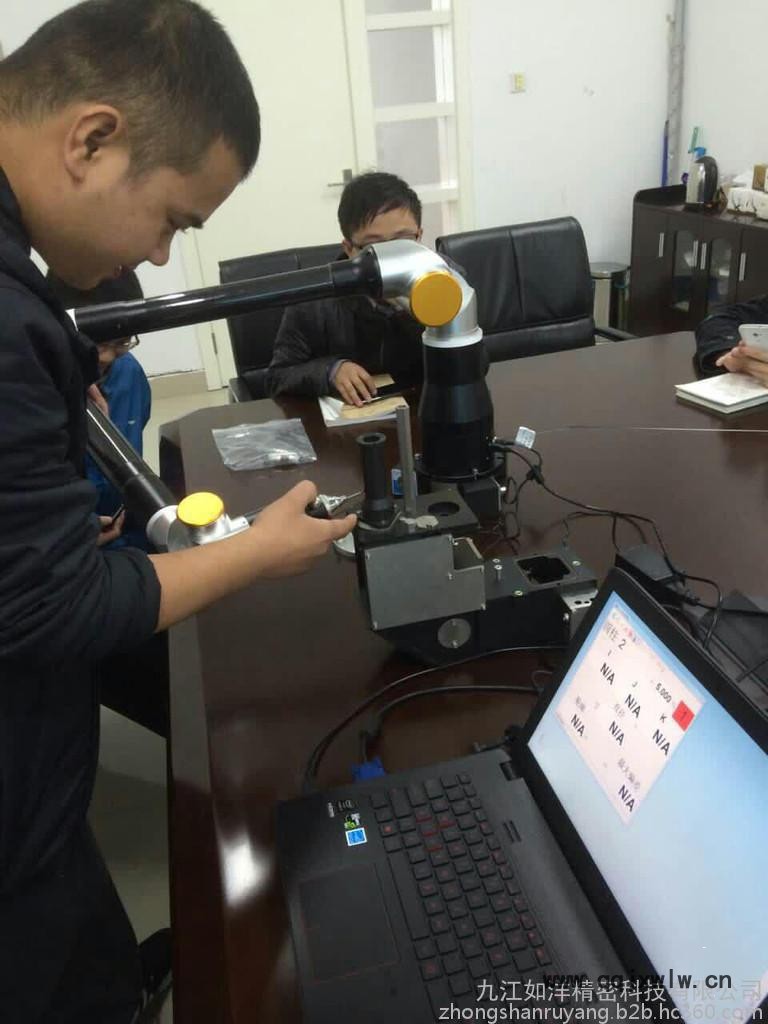

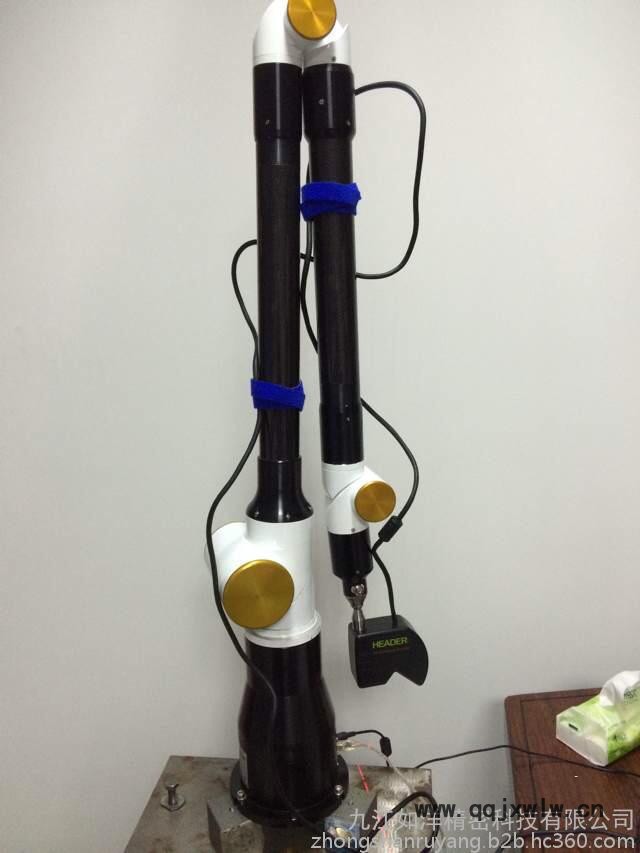

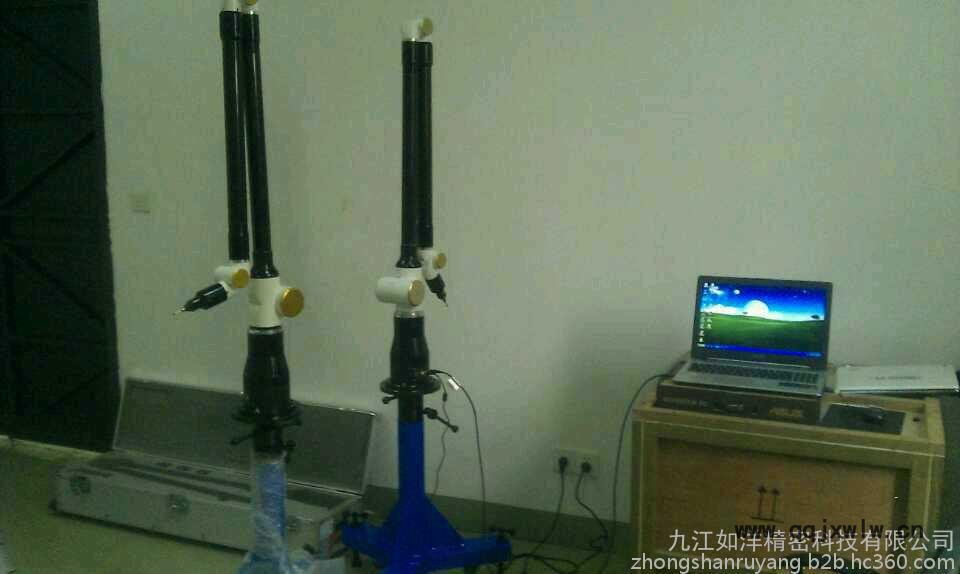

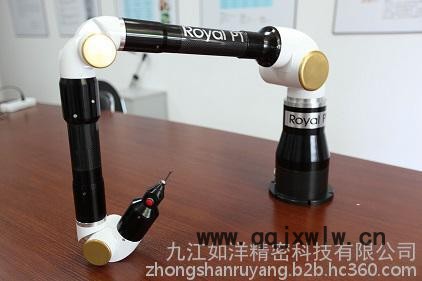

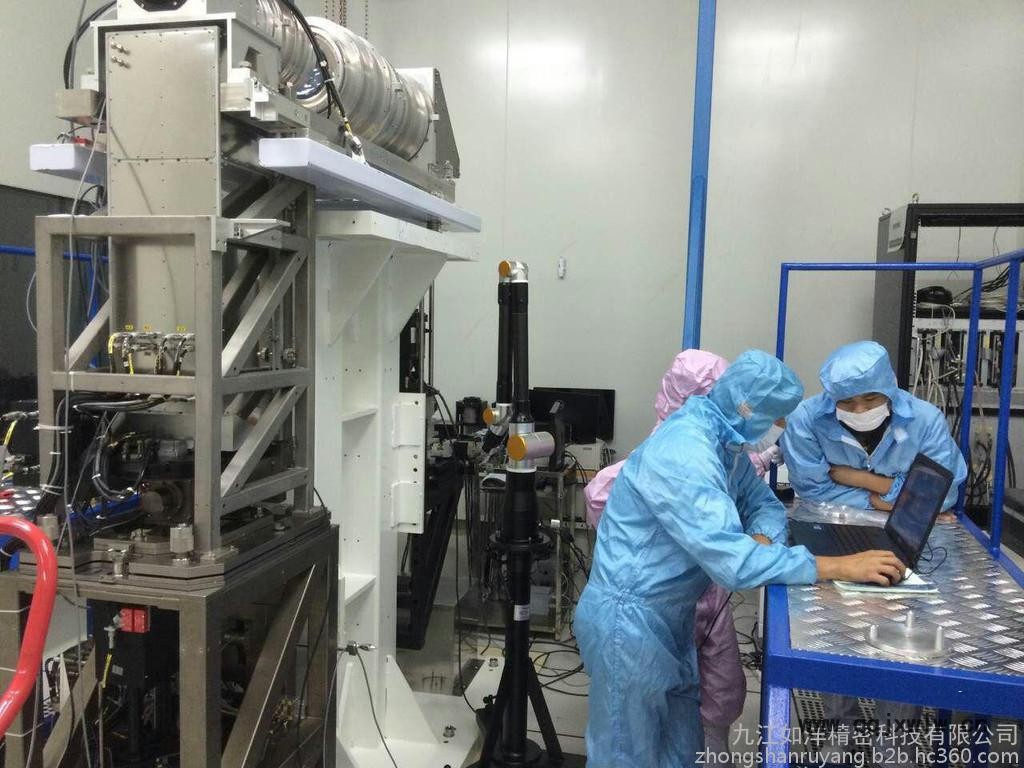

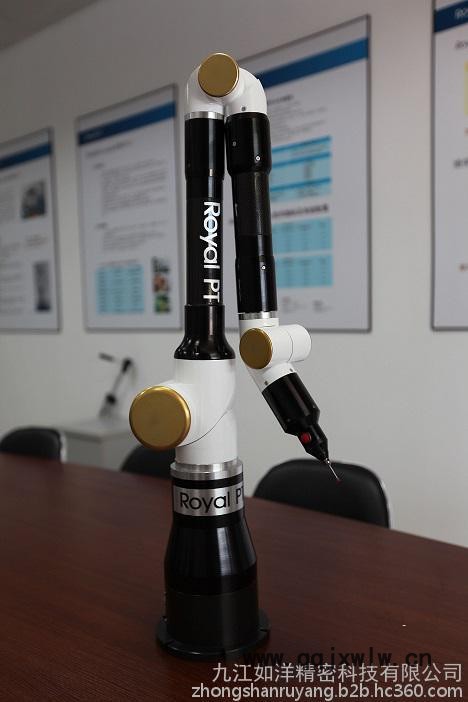

RoyalArm 如洋關節臂測量機 是一種全新的技術密集、經濟適用的智能關節坐標測量機，它采用開鏈全轉動副結構、徹底摒棄了傳統三坐標測量機的平臺和導軌，使得產品重量和體積大幅度減小，產品成本大幅度降底，使用便捷性和對使用環境的要求大為改善，輕便簡捷，物美價廉。而且可使三坐標測量機走出實驗室，進入車間和現場。如洋關節臂測量機的研發成功一舉打破了關節臂測量機由國外品牌壟斷的局面，為國內制造企業節省檢測成本提供了便利。
基本功能：
幾何特征檢測
工件上的標準幾何元素檢測，還可以通過投影和相交這些特征到已有的幾
何元素產生抽象特征，并可以通過任意已有的幾何元素來測量特征之間的
角度和距離等?？蓹z測的幾何元素有：
A. 點、直線、平面、圓孔、槽、柱體、多邊形等幾何尺寸特征；
B. 點、線、面、其他幾何特征間的角度關系；
C. 點、線、面、其他幾何特征間的線性關系。
GD&T形位公差檢測
Power INSPECT 提供GD&T工具來檢查幾何特征的形狀公差和位置公差。
相對基準的垂直度、相對基準的平行度、直線度、平面度、圓柱度、同軸
度、傾斜度、實際位置。
曲面檢測
Power INSPECT 提供多種曲面檢測工具，對比理論CAD模型數據進行誤差
評估。可在曲面上測取點，Power INSPECT 將測取的點數據和理論的CAD
數據進行對比，計算出誤差，給出誤差報告。
逆向工程
裝配激光掃描測頭，經過測頭標定后，能進行方便快捷的掃描采點并獲得
高質量的工件點云文件。
科研教學
RoyalArm 如洋測量臂 又稱智能柔性關節坐標測量機，是一種全新的技術密
集型三坐標測量設備。能為機電工程、機械設計制造、工業設計等領域的科
研單位、大專院校提供一種全新的實驗、教學設備。
檢測報告
檢測結束后，可以方便輸出檢測報告。Power INSPECT 提供智能化功能，
使檢測報告的輸出既方便又可靠。檢測報告圖文并茂，清晰易懂。
應用領域：

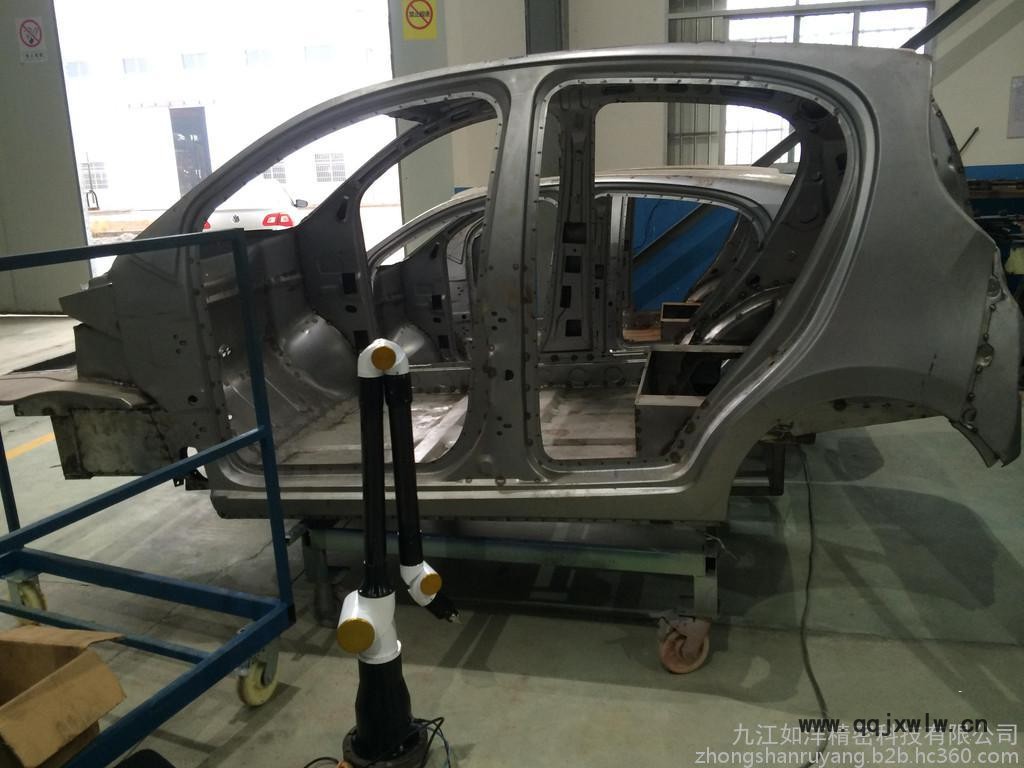

適用于汽車生產線的在線檢測，重要部位安裝位置的檢測，逆向設計；
航空工業飛機及飛行器行架的定位安裝，外形尺寸的檢測、維修，導軌檢測；
船舶、艦艇設備定位安裝，大型工件的現場形位檢測；
模具玩具、五金家電、運動器材、機械制造的開發和逆向設計。
RA5系列產品特點：
1）RA5高精度系列產品完全可以替代進口，價格相對便宜；
2）采用國外成熟產品相同的高精度編碼器，確保產品性能；
3）采用軍工品質的導電滑環，所有關節無限旋轉 ；
4）航空碳纖維管臂身，受溫度的影響非常小，重量輕；
5）開模制造的標準關節零件，使工作過程高度穩定；
6）多種安裝方式、Renishaw全系列測頭及附件可供選擇。
技術指標：
ROYAL -Arm5系列 | |||||
ROYAL -A5 | 型號規格 | 空間測量范圍/m | 空間長度示值誤差 /mm | 單軸坐標測量一致性 /mm | 重量 /kg |
A515 | 1.5m | 0.035 | 0.025 | 7.8 | |
A520 | 2.0m | 0.045 | 0.032 | 7.9 | |
A525 | 2.5m | 0.05 | 0.035 | 8.0 | |
A530 | 3.0m | 0.08 | 0.056 | 8.1 | |
A535 | 3.5m | 0.10 | 0.071 | 8.2 | |
適用溫度范圍：5℃～40℃；
適用環境濕度：〈95%R.H；
供電系統：100～240V,50/60Hz,0.5A；
允許角加速度：>105rad/s2
建議校準周期：1年；
