| 定位精度 | 12（FHT12）、（22（FD07） |
|---|---|
| 規格 | 中心高：160mm |
| 類型 | 多齒分度臺 |
| 適用范圍 | 設計和制造各種專用多齒分度臺及各種機床刀架牙盤等。 |
| 外形尺寸 | 其他 |
| 品牌 | ROYAL如洋 |
| 型號 | ROYAL－DFT |
| 加工定制 | 是 |

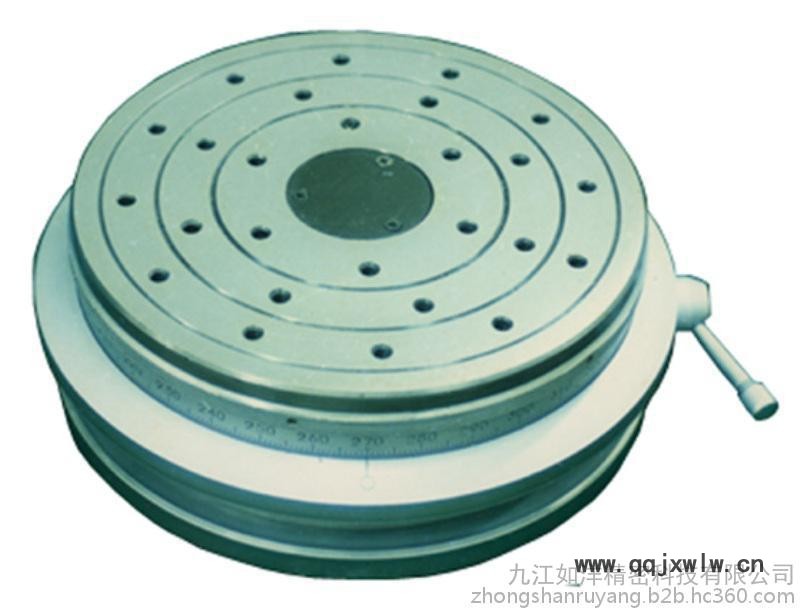

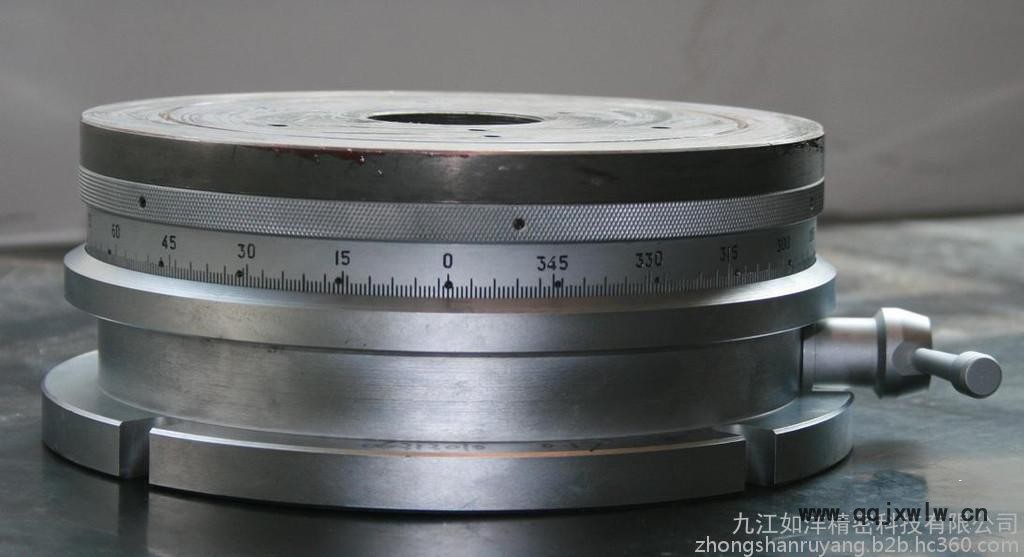

多齒分度臺是檢測角度的精密儀器，它即可作為角度基準用于測量，又可作為分度裝置用于精密加工。它與光電自準直儀配合使用，可檢測角度基數為360°/n(n為齒數)的多面棱體、角度塊規、光學棱鏡等高精度角度器件。它作為分度裝置用于加工時，可在普通銑、鏜、磨等機床上加工角度要求很高的精密零件（如：孔位、垂直面、平行面等）。多齒分度臺的細分和組合差動還可以進行高精度的任意角度測量。
DFT系列精密多齒分度臺具有分度精度高、重復性好、穩定性強、自動定心、結構簡單、操作方便等特點。還可以根據顧客的需要，設計和制造各種專用多齒分度臺及各種機床刀架牙盤等。
1.主要技術參數
| 型號 | 臺面 直徑 | 外 型 尺寸 | 精 度 (峰峰值) | 測角重復 精 度 | 最 小 分度值 （度） | 承載能力 (Kg) | 自身重量 (Kg) | 備注 |
| DFT-360A | Æ205 | Æ235×83 | 0.2″ 0.5″ | 0.06″ 0.12″ | 1 | 30 | 20 |
|
| DFT-360X | Æ100 | Æ140×60 | 0.3″ 0.5″ | 0.12″ | 1 | 10 | 4 |
|

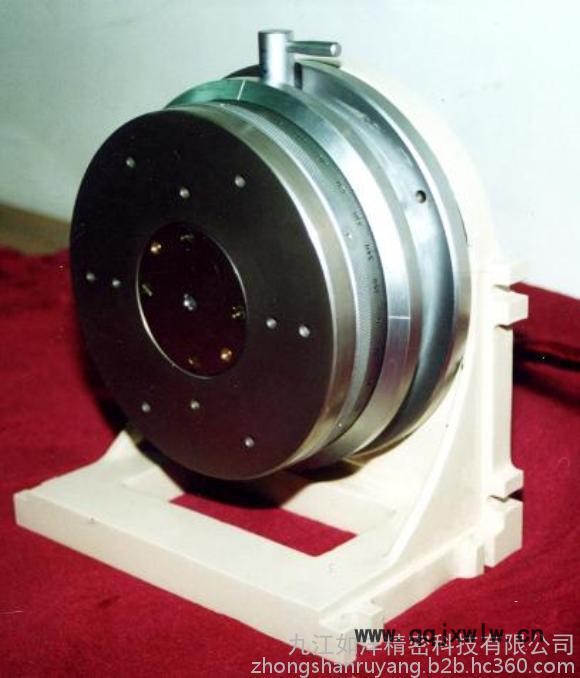

| WDFT360X | Æ100 | Æ140×80 | 0.3″立 0.5″臥 | 0.12″ | 1 | 10 | 5 | 立臥兩用 |
| DFT- 360D | Æ140 | Æ180×83 | 0.2″ 0.5″ | 0. 06″ 0.12″ | 1 | 20 | 8 |
|
| WDFT360E | Æ160 | Æ180×100 | 0.2″立 0.3″臥 | 0.06″ 0.12″ | 1 | 20 | 10 | 立臥兩用 |
| WDFT360E | Æ160 | Æ180×100 | 0.3″立 0.5″臥 | 0.12″ | 1 | 20 | 10 | 立臥兩用 |
| DFT-391A | Æ205 | Æ235×83 | 0.2″ 0.5″ | 0. 06″ 0.12″ | 360/391 | 30 | 20 |
|
| DFT-391X | Æ100 | Æ140×60 | 0.3″ 0.5″ | 0.12″ | 360/391 | 10 | 4 |
|
| WDFT391X | Æ100 | Æ140×80 | 0.3″立 0.5″臥 | 0.12″ | 360/391 | 10 | 5 | 立臥兩用 |
| WDFT391E | Æ160 | Æ180×100 | 0.2″立 0.3″臥 | 0. 06″ 0.12″ | 360/391 | 20 | 10 | 立臥兩用 |
| 型號 | 臺面 直徑 | 外 型 尺寸 | 精 度 (峰峰值) | 測角重復精度 | 最 小 分度值 （度） | 承載能力 (Kg) | 自身重量 (Kg) | 備注 |
| DFT-552A | Æ200 | Æ225×85 | 0.2″ 0.5″ | 0. 06″ 0.12″ | 360/552 | 30 | 20 | 中間有 孔徑8mm |
| DFT-552B | Æ205 | Æ235×83 | 0.2″ 0.5″ | 0. 06″ 0.12″ | 360/552 | 30 | 20 |
|
| WDFT552E | Æ160 | Æ180×100 | 0.2″立 0.3″臥 | 0. 06″ 0.12″ | 360/552 | 20 | 15 | 立臥兩 用 |
| WDFT552E | Æ160 | Æ180×100 | 0.3″立 0.5″臥 | 0. 12″ 0.12″ | 360/552 | 20 | 15 | 立臥兩 用 |
| DFT-552F | Æ205 | Æ245×105 | 0. 2″ | 0. 06″ | 360/552 | 30 | 20 | 帶錐軸 |
| WDFT 720E | Æ205 | Æ235×100 | 0.2″立 0.5″臥 | 0.06″ 0.12″ | 0.5 | 20 | 24 |
|
| DFT-720Ⅱ | Æ205 | Æ235×83 | 0.2″ 0.5″ | 1. 06″ 0.12″ | 0.5 | 30 | 20 |
|
| DFT-360 | Æ250 | Æ270×120 | 0.5″ | 0.12″ | 1 | 45 | 40 | 加工型 |
|

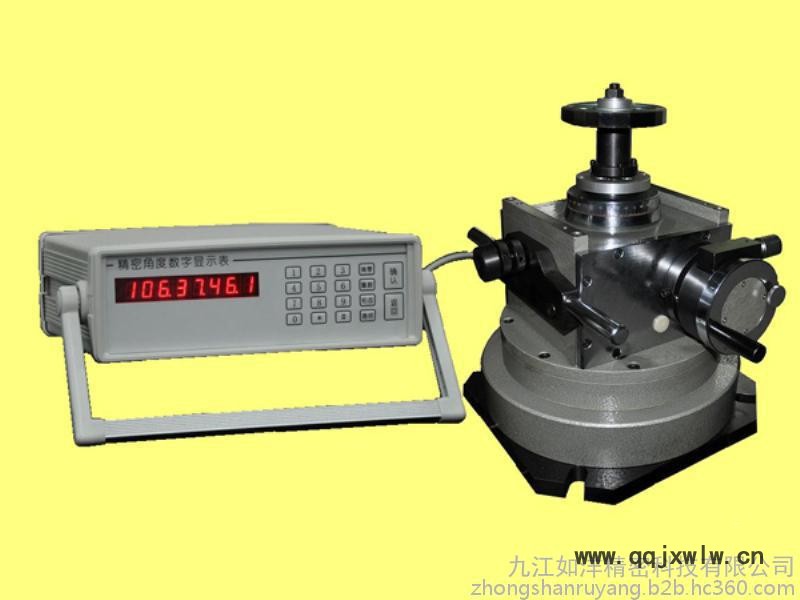

| Æ205 | 480×290×170 | 整分度≤0.2″ 綜合精度≤1″ | 0. 06″ 0.20″ | 0.1″ | 30 | 45 | 細分分度臺 |
