| 品牌 | 宇脈 |
|---|---|
| 型號 | YM-CJQ-005 |

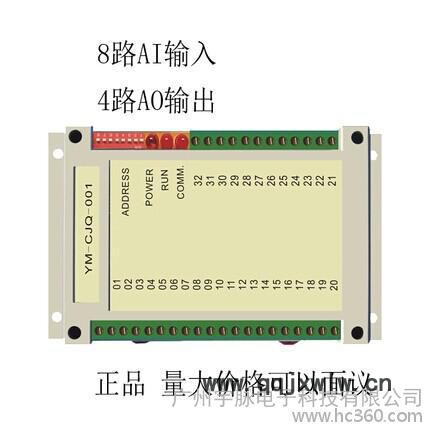

RTU數據采集模塊、高性能IO模塊 型號：YM-CJQ-005
8路AI輸入（標準配置0～20mA，特殊訂制0～5V/0～10V），12位A/D，可以接各種變送器
4路AO輸出（標準配置0～10V/0～20mA）
標準配置為1路RS485
支持MODBUS RTU協議
貼片工藝，較高的EMC性能
卡式導軌或螺絲固定
供電電源：標準配置DC24V隔離電源，特殊訂制（DC5V/DC12V/AC220V）
工作環境工作溫度：-20℃～70℃濕度：5%～95%RH無凝露，IP20防護
安 裝 和 接 線 說 明 安 裝 和 接 線 說 明 一 Y M- C J Q- 0 0 5安 裝 方 法 ， 如 果 有I E C標 準 導 軌 ， 直 接 卡 裝 在 導 軌 上 即 可 。 如 果 沒 有 導 軌 ， 需 要 用 四 個 螺 絲 把Y M- C J Q- 0 0 5安 裝 在 機 柜 上 。
8位 撥 碼 開 關 ， 其 中 低6位 是 本 模 塊 的 地 址(也 ** 是 M O D B U S規 約 中 的 設 備 地 址) , 撥 碼 開 關 標 有 數 字 位" 1 "的 為 ** 低 位,標 有 數 字 位" 6 "的 為 ** 位,全 部 撥 到o f f的 地 址 為" 0 " . 單 元 地 址 按 照 二 進 制 表 示. 比 如 ( 1 ) : 高 位 低 位 6 o f f 5 o f f 4 o f f 3 o f f 2 o n 1 o f f 0 0 0 0 1 0 對 應 的 單 元 地 址 為0 2 ( 2 )高 位 低 位 6 o f f 5 o f f 4 o n 3 o f f 2 o n 1 o f f 0 0 1 0 1 0 對 應 的 單 元 地 址 為1 0 撥 碼 開 關 的 高2位 是 波 特 率 設 置 ， 從 低 到 高 分 別 對 應2 4 0 0 4 8 0 0 9 6 0 0 1 9 2 0 0 比 如 ( 1 ) : 8 o f f 7 o f f 0 0 對 應 的 波 特 率2 4 0 0 ( 2 ) : 8 o n 7 o f f 1 0 對 應 的 波 特 率9 6 0 0
端 子 定 義 如 下: L / + 2 2 0 V A C電 源 輸 入 或+ 5 / 1 2 / 2 4 / 4 8 V D c電 源 輸 入 正 N / _ 2 2 0 V A C電 源 輸 入 或+ 5 / 1 2 / 2 4 / 4 8 V D c電 源 輸 入 負 P G N D 保 護 地 0 1 ** 路 模 擬 量 輸 入 0 2 第 二 路 模 擬 量 輸 入 0 3 第 三 路 模 擬 量 輸 入 0 4 第 四 路 模 擬 量 輸 入 0 5 第 五 路 模 擬 量 輸 入 0 6 第 六 路 模 擬 量 輸 入 0 7 第 七 路 模 擬 量 輸 入 0 8 第 八 路 模 擬 量 輸 入 0 9 模 擬 量 輸 入 公 共 端 1 0 空 11 ** 路 模 擬 量 輸 出 1 2 第 二 路 模 擬 量 輸 出 1 3 第 三 路 模 擬 量 輸 出 1 4 第 四 路 模 擬 量 輸 出 1 5 空 1 6 空 1 7 空 1 8 空 1 9 模 擬 量 輸 出 公 共 端 2 0 空 2 1 空 2 2 空 2 3 空 2 4 空 2 5 空 2 6 空 R X D / A R S 2 3 2的 接 收/ 4 8 5 A線 T X D / B R S 2 3 2的 發 送/ 4 8 5 B線 G N D R S 2 3 2 / 4 8 5的 公 共 端 4頁 圖 中 指 示 燈 從 左 到 右 依 次 代 表 ： 電 源 燈 、 運 行 燈 、 通 訊 燈
Y M - C J Q - 0 0 1內 部 寄 存 器 定 義 Y M - C J Q - 0 0 1內 部 寄 存 器 定 義 二 輸 入 寄 存 器 定 義 ， 功 能 碼0 4 序 號 地 址 數 據 描 述 0 1 3 0 0 0 1 **路 模 擬 量 輸 入 0 2 3 0 0 0 2 第2路 模 擬 量 輸 入 3 0 0 0 3 第3路 模 擬 量 輸 入 3 0 0 0 4 第4路 模 擬 量 輸 入 3 0 0 0 5 第5路 模 擬 量 輸 入 3 0 0 0 6 第6路 模 擬 量 輸 入 3 0 0 0 7 第7路 模 擬 量 輸 入 3 0 0 0 8 第8路 模 擬 量 輸 入 保 持 寄 存 器 定 義,功 能 碼0 3 / 0 6 序 號 地 址 數 據 描 述 0 1 4 0 0 0 1 **路 模 擬 量 輸 出 0 2 4 0 0 0 2 第2路 模 擬 量 輸 出 0 3 4 0 0 0 3 第3路 模 擬 量 輸 出 0 4 4 0 0 0 4 第4路 模 擬 量 輸 出
1年內免費維修，返廠維修時，一定注意包裝問題，謹防快遞在運輸過程中摔掉元器件。
