| 包裝 | 普通 |
|---|---|
| 電熱功率 | 0.65Kw |
| 覆膜寬度 | 600mm |
| 覆膜速度 | 60米/分鐘 |
| 類型 | 涂型覆膜機 |
| 品牌 | 恒錦 |
| 型號 | HJ-R700-150E |
| 加工定制 | 是 |
| 覆膜溫度 | 35℃ |
衷心感謝閣下選用本廠生產的復膜機，在開機之前請務必花一點時間仔細閱讀說明書，以便您更好地使用和保養您的復膜機。

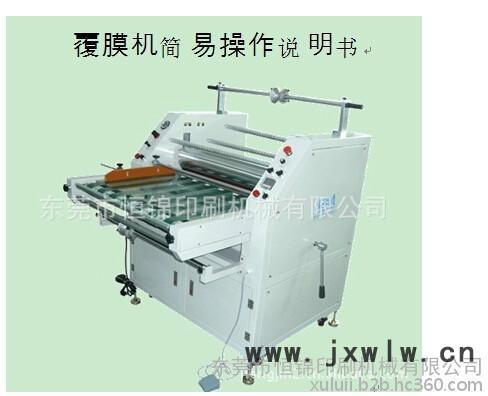

R系列復膜機是一款價廉物美、使用方便的覆膜機械，具有靈活的冷熱裱功能，特別適用于紙類及薄片類產品的覆膜使用。
由于產品結構的不斷改進，本說明書所述內容可能與實際產品有些出入，以實際產品為準，敬請客戶諒解。
2011-5-9、
二、 面板說明：
1、電源開關：是接通設備電源的總電源開關；
2、電源指示：是設備接通電源的指示；
3、前輥升降：是操控覆膜上鋼輥的升降；
4、壓力調節：是調節覆膜上鋼輥的壓力調節閥；
5、壓力指示：是覆膜上鋼輥向下壓合的壓力；
6、急停開關：是在緊急情況或安全保護情況下使用的停止運行開關；此開關被按下時將停止所有電機運轉和加熱功能；
7、速度調節：是調節覆膜輥速度的調節旋扭；
8、手動/自動：是選擇手動控制與自動控制的開關；
9、方向選擇：是選擇覆膜運轉的方向，“逆”或“反轉”為退料運轉狀態；“順”或“正轉”為入料覆膜狀態；“?！睘橥Ｖ?fàn)顟B(tài)。
10、溫控儀：是調節覆膜上輥溫度的溫控儀；
11、加熱指示：是開啟加熱功能的指示燈；
12、加熱開關：是開啟加熱功能的開關；
三、 裝膜示圖：
四、 結構說明：
結構的說明
1、腳杯，2、腳輪，3、腳踏開關，4、電源線，5、電箱門，6、下裝料桿，7、前檔滾，8、輸送帶調節把手，9、定位板，10、定位固定螺絲，11、導膜滾筒，12、左側控制面板，
13、裝膜錐，14、上裝膜桿，15、裝膜桿把手，16、裝膜架，17、覆膜鋼輥，18、右側控制面板，19、入料輸送平臺，
20、輸送平臺側板，21、下裝料架，22、后輥開合把手。
五、 詳細操作步驟：
1、接通電源：接通設備電源線后，打開電源開關。
2、接通氣源：使用8mm的氣管接入設備過濾器入口處，打開氣源開關使壓縮空氣進入設備。
3、設置溫度：在溫控儀上設置需要覆膜的溫度。
4、驅動覆膜輥運轉：解除所有急停開關，將運轉方向開關選擇在“正轉”（或“順”），自動選擇開關選擇在“自動”，調節覆膜速度，使膠輥慢速運轉，并將覆膜上輥下壓，以保證加熱的輥都在運轉中。此操作是升溫的過程操作，是保證輥升溫均勻的操作，覆膜輥在升溫過程中必須保證膠輥是運轉狀態。
5、安裝材料：在放料架（位于進料前下方，輸送平臺底下）上取下裝料軸，把要覆膜的材料放入裝料軸內，固定于放料架上，調整居中后將卡錐卡緊固定好。
6、安裝保護膜：在放膜架（位于覆膜輥上方）上取下裝膜軸，把保護膜放入裝膜軸內，固定于放膜架上，調整保護居中后將卡膜錐卡緊固定好。
7、等待升溫：材料和膜都安裝好后，在收料軸上安裝上空紙筒，以準備收卷用**等待升溫。
8、暫停引膜：當升溫達到設定的溫度后，開始引膜，先停止膠輥的運轉，將上輥提升起來，按照裝膜示圖，把材料穿過覆膜膠輥，再將保護膜也穿過膠輥；對保護膜和材料均在覆膜膠輥后拉平衡，確認材料和保護膜均平衡后再將上輥下壓。
9、調節對齊：引膜后，對保護膜與材料進行邊緣對齊調整，邊運轉邊調速直至邊緣對齊為止**把覆好膜的材料貼到收卷軸的紙筒上。
10、開始覆膜：確保上一步操作完成后，便可開啟設備進行運轉覆膜，將速度提升起來，以保證覆膜效果為止。
11、覆膜結束，延時停機：覆膜結束后，先關閉加熱開關，再停止設備運轉，提起前后輥將材料取出**將覆膜輥壓下，繼續使設備運轉，以運轉到溫度有下降到60度以下時再關閉電源開關，并將所有輥提升起來，以保護膠輥的使用壽命。
12**后按下急停開關，以防下次啟動機器時操作的安全。
六、 注意事項：
1、必須確保電源與設備額定的電源電壓一致，并必須接有地線的保護。
2、覆膜的車間必須是無塵車間。
3、在覆膜前，必須將設備外表和覆膜膠輥上的塵埃完全去除。
4、在不必要的情況下請不要經常按動所有調速器的開關，暫停不使用時請將方向開關旋轉至“?！蔽恢谩＜磿r(shí)暫停請用腳踏下腳踏開關。
5、必須長期保證覆膜設備的干凈，每天每班都進行檢查一次。
6、不能讓刀片或鋒利的物品接觸覆膜膠輥，否則會破壞覆膜膠輥的平整度或完全破壞至不能使用。
7、不能讓保護膜直接粘貼在覆膜膠輥上。
8、切莫使用溶劑對膠輥進行抹試，只能使用酒精或白電油對膠輥進行清潔。
9、注意膠輥的高溫燙手和膠輥壓手。
