| 產地 | 上海 |
|---|---|
| 成型面積 | 720*850 |
| 成型深度 | 150 |
| 電動機功率 | 90KW |
| 工作氣壓 | 6（Mpa） |
| 規格 | 7285 |
| 生產速度 | 3-15張/分鐘 |
| 適用對象 | 化妝品類 |
| 適用原料 | ABS,PET,PVC,PETG |
| 售后服務 | 保修一年 |
| 樣式 | 邊立式 |
| 自動化程度 | 全自動 |
| 包裝類型 | 盒 |
| 品牌 | 上海香廣 |
| 型號 | XG-7285 |
| 加工定制 | 是 |

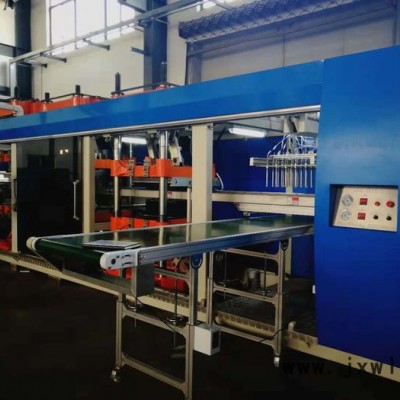

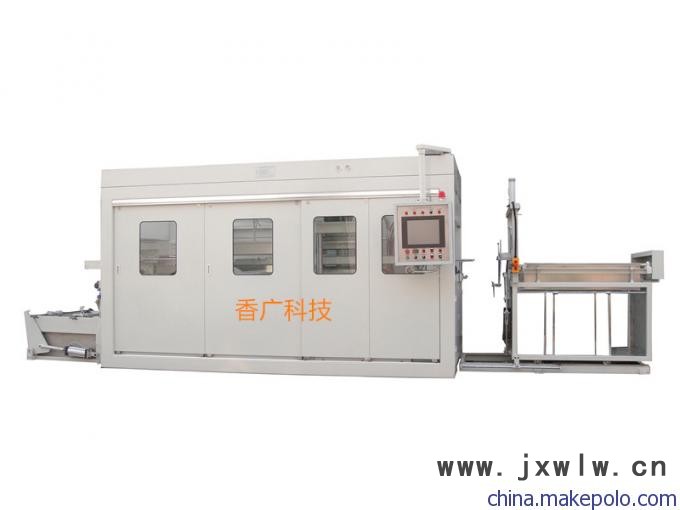

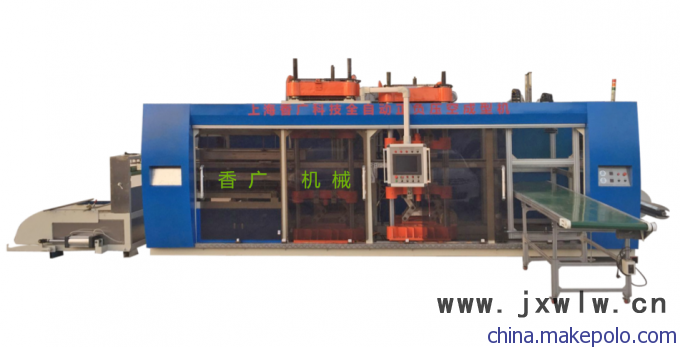

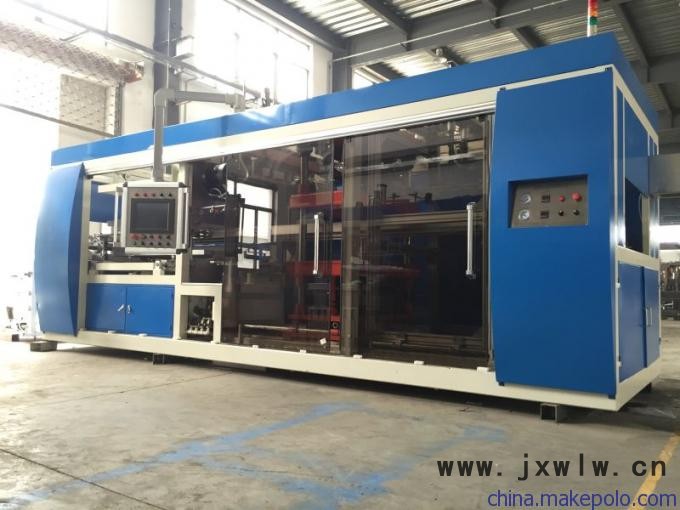

一、設備概述
特點：XG-7285全自動多工位正負壓熱成型機應用國際新塑料片材成型工藝技術，是集機、電、氣一體化設計，采用微電腦及工控可編程PLC控制，整個系統HMI（人機界面）。遠紅外輻射加熱器，凹凸模皆可成型，激光刀片沖切，其工藝流程：加熱、吸塑成型、沖切、堆垛計數等主體多工位生產線。同時，生產線可同步同時運行，采用時下國外結合國內較為先進的成型工藝技術，減少人工、防止二次污染、操作便捷、可靠性好、功能性強、自動化程度高，專用于片材熱成型和產品自動沖切一體的自動化生產線。
二、設備工藝流程：
供給片材→輸送片材→加熱→吸塑成型→冷卻→裁切→分解堆疊→廢料自卷系統
注：共三工位生產線，操作方案：手動/自動一體相互切換作用，手動便于取樣、控制參數設置。
三、技術參數
| 項序 | 術語名稱說明 | 技術參數 |
| 1 | 成型面積 | 720mm×850mm |
| 2 | 成型面積 | 350mm×420mm |
| 3 | 片材 | 800mm |
| 4 | 模具高度 | 140mm |
| 5 | 吸塑成型厚度 | 0.20—2.00mm |
| 6 | 片材料卷徑 | 800mm |
| 7 | 裁切模具開合行程 | 2×150mm |
| 8 | 裁切模具升降行程 | **大200mm |
| 10 | 裁切力 | 100T |
| 11 | 冷卻方式 | 模具通循環水冷卻 |
| 12 | 客戶端氣源（外配） | 供氣量≥1.6~2.0m2/min 氣壓0.8Mpa |
| 13 | 電源 | 380V/50HZ（三相五線16m2） |
| 14 | 設備總功率 | 70KW（正常使用功率：10-40KW） |
| 15 | 拉片 | ±0.5MM |
| 16 | 設備總重量（參考） | 7.5T（不含模具，模具客戶自備） |
| 17 | 外形尺寸 | 11000×2000×2800mm（供參考） |
