| 最大成型面積 | 1200*710*180㎡ |
|---|---|
| 最大成型深度 | 180mm |
| 產品別名 | 吸塑機 |
| 主體機架 | 機座槽鋼14#、機身槽鋼12#、鋼板、角鐵、生鐵、不銹鋼為國產，托片部分采用不銹鋼板材。 |
| 上料系統 | 雙氣缸自動上料系統 |
| 通水模盤 | 電動鋁合金通水模盤（450～710區間任意選擇） |
| 外形尺寸 | 7400MM×1780MM×2500MM |
| 電動機功率 | 40KW（正常使用功率：15～30KW） |
| 工作氣壓 | 0.8 |
| 規格 | 真空吸塑機,真空吸塑機 |
| 生產速度 | 3-15次/每分鐘 |
| 適用原料 | abs,EPS,PP,PS,PVC,pet,PETG,APET,亞克力 |
| 售后服務 | 整機質保一年 |
| 樣式 | 立式 |
| 用途 | 吸塑機 |
| 自動化程度 | 半自動 |
| 包裝類型 | 盒 |
| 品牌 | 上海香廣 |
| 型號 | XG-1220 PLC |
| 成型長度 | 1220mm |
| 成型寬度 | 710 |
一、設備功能及特點
◆下模半封閉設計，上模電動調校。
◆機械式切片，安全可靠且省料。
◆二次真空功能、一次真空功能
◆ 上模緩沖功能、上模電動調節功能、多次反吹功能
◆多次脫模功能、二次上模功能、班產計量功能、中下閘推拉調節功能
◆ 中閘電動調節功能、拉片速度調節功能。
◆ 溫控采用數顯電壓調整器一控一溫度控制，所有時間參數均在觸屏上實現但溫度設置不能在觸觸屏上實現；選用進口發熱磚溫差較小，升溫快，省電耐用。
◆進口變頻馬達拉片，中空減速機直接與主軸連接，雙排鏈條傳動，高速運轉時仍能保證穩定，配有寬度可調裝置，使本機能**大利用膠片，減少廢料不會產生任何誤差。
◆ 壓片輪加裝獨特的檔片裝置，上片準確、容易不會因片材上偏而浪費片材。
◆整機采用日本**PLC控制，配有7高清觸屏作為人機界面；所有時間參數均可在觸屏上設置并監視。設備具有診斷功能 ，實時顯示故障信息及排除措施，易于操作和維護。
二、設備主要參數
| 序 號 | 名 稱 | 參 數 |
| 1 | 使用電源 | 380V/50Hz |
| 2 | 整機功率 | 40Kw |
| 3 | 耗氣量 | 0.8-1.2 M3/min |
| 4 | 壓力范圍 | 0.6-0.8Mpa |
| 5 | 真空泵 | 100 M3/h |
| 6 | 極限真空 | -0.1mbar |
| 7 | 成型面積 | 1220×710mm |
| 8 | 材料厚度 | 0.1-2.0mm |
| 9 | 材質范圍 | Pvc、pp、pet、ps、abs |
| 10 | 成型高度（凸模） | 180mm |
| 11 | 成型深度（凹模） | 150mm |
| 12 | 成型度度 | 390-710mm |
| 13 | 片材寬度 | 420-740mm |
| 14 | 工作效率 | 3-15次/每分鐘 |
| 15 | 拉片精度 | ±1mm |
| 16 | 底盤行程 | 370mm |
| 17 | 機械外形尺寸 | 7400*1780*2500 |
| 18 | 整機重量 | 3200Kg |
三、實景圖片
四、 適用材料及用途

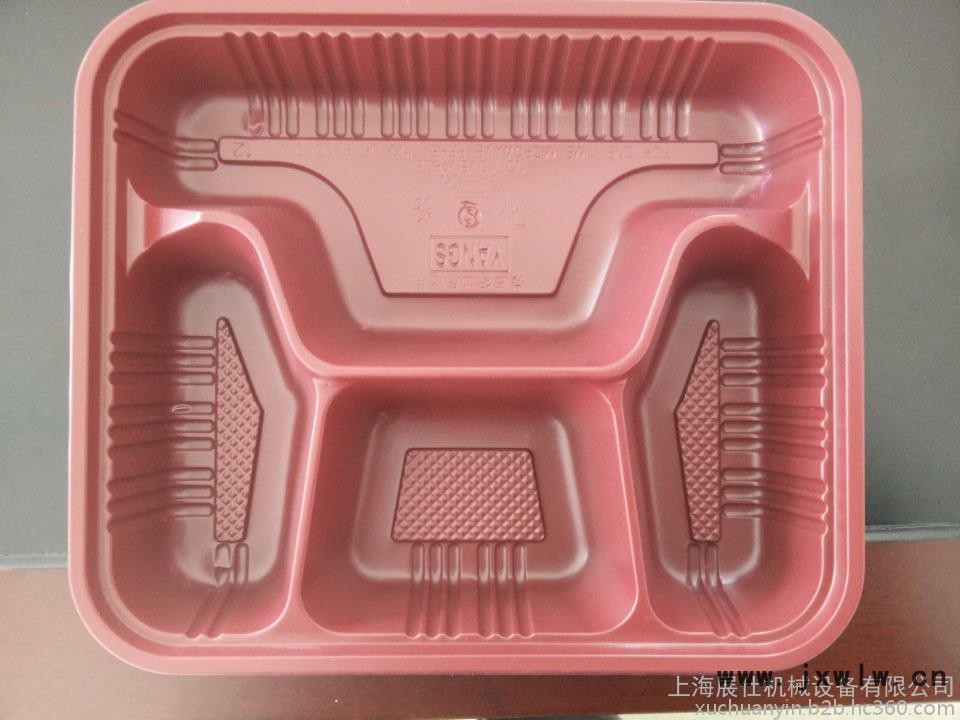

該設備適用于ABS,PP,PS,PVC,EPS,HIPS,PE,HDPE,PC,PMMA,EVA等熱塑性塑料厚片材的吸塑成型。在相應的模具中可制造生產：汽車內、外飾件，家用電器內膽，冰箱內膽，器械內膽，門板，燈飾，箱包，裝飾用件，滑滑梯，家具，潔具，燈具，玩具，美術廣告，標牌標識，交通標志，托盤襯墊（如：工業棧板）等各種材料的塑料制品。
