| 耗氣量 | 0 |
|---|---|
| 型號 | 各種 |
| 規格 | 按需訂制 |
| 換熱面積 | 8㎡,10㎡,15㎡ |

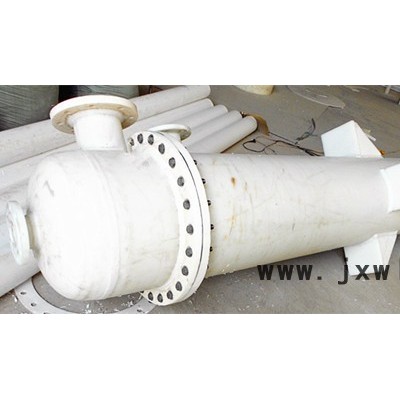

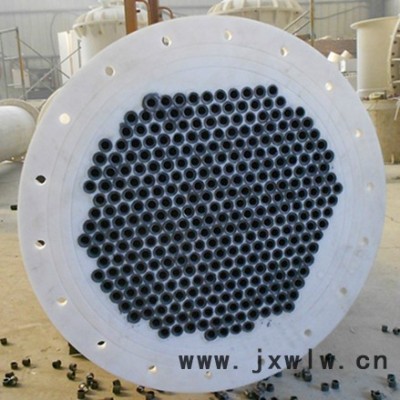

| 類型 | 列管式換熱器 |
| 用途 | 食品,煤礦,石油,鋼廠,其他 |
| 重量 | 140 |
| 傳熱方式 | 間壁式換熱器 |
| 流道截面積 | 10m2 |
| 分類 | 換熱器,列管式換熱器,石墨換熱器 |
| 品牌 | 濟南新星 |
| 加工定制 | 是 |
物理機械性能表
| 石墨改性聚丙烯性能 | 數據 | 純聚丙烯性能 | 數據 | ||
| 比重 | 1.1 | 比重 | 0.91 | ||
| 工作溫度℃ | -5～125 | 工作溫度℃ | -10～130 | ||
| 線膨脹系數x10-5/ ℃ | 5.7～12 | 線膨脹系數x10-5/℃ | 6～3 | ||
| 抗沖強度kg/cm2 | ≤6.5 | 抗沖強度kg/cm2 | ≤15 | ||
| 抗拉強度kg/cm2 | ≤230 | 抗拉強度kg/cm2 | ≤300 | ||
| 焊接抗拉強度kg/cm2 | ≤123 | 焊接抗拉強度kg/cm2 | ≤165 | ||
| 導熱系數千卡/米、小時、度 | 2.8 | 導熱系數千卡/米、小時、度 | |||
| 工作壓力 | 正壓MPa | ≤0.3 | 工作壓力 | 正壓MPa | 0.3 |
| 負擔壓MPa | -0.1 | 負壓MPa | -0.1 | ||
| 出廠殼程水壓試驗MPa | 0.4 | 出廠殼程水壓試驗MPa | 0.4 | ||
材質特點：1、聚丙烯具有優良的耐化學藥品性，對于無機化合物，不論酸、堿、鹽溶液，除氧化性外，幾乎直到120℃都對其無破壞作用，對幾乎所有溶劑在室溫下均不溶解，一般烷、烴、醇、酚、醛、酮類等介質均可使用。 2、聚丙烯塑料融點為164～174℃，因此一般使用溫度可達110～125℃。 3、不結垢，不污染介質，也可用食品工業。 4、材質比重輕設備安裝維修極為方便。 由于具有以上特點，所有本設備適合于化工、制藥染化、冶金、食品、化纖等到工業中做各種用途的換熱設備，代替彌補了原有的不銹鋼、搪瓷、石墨、碳鋼、玻璃設備的不足，使用后效果顯著，已常受到廣大用戶的歡迎。 注意事項 1、 訂貨時，請查閱聚丙烯的腐蝕數據，針對介質和使用條件選購。 2、 每臺換熱器規格面積由客戶確定，規格請參考換熱器規格表。 3、 訂貨時要指明安裝形式，如改變管接口大小及方位請客戶提前指出。 4、 塑料設備較脆，要輕拿輕放，安裝時要慢慢緊固螺栓，以免損壞設備。 5、 開車時先注入冷卻水，應避免與明火接觸。 換熱器系列規格對照表
| 換熱 面積 m2 | 殼體 | 列管（20） | 管接口規格 | |||||||||||
| Ф1 | Ф2 | 立式 | 臥式 | 管數 | a | b | c | d | e | |||||
| H1 | H2 | H | H1 | H2 | H | |||||||||
| 2 | 250 | 470 | 250 | 800 | 1350 | 400 | 800 | 1450 | 48 | 50 | 50 | 40 | 50 | 50 |
| 3 | 250 | 470 | 300 | 1050 | 1650 | 600 | 1050 | 1750 | 48 | |||||
| 4 | 250 | 470 | 450 | 1430 | 1950 | 800 | 1430 | 2050 | 48 | |||||
| 4 | 310 | 530 | 300 | 888 | 1550 | 600 | 888 | 1650 | 75 | |||||
| 5 | 310 | 530 | 400 | 1100 | 1800 | 800 | 1100 | 1800 | 75 | |||||
| 6 | 310 | 530 | 450 | 1350 | 2000 | 800 | 1350 | 2050 | 75 | |||||
| 8 | 310 | 530 | 600 | 1800 | 2450 | 1000 | 1800 | 2500 | 75 | 65 | 65 | 50 | 65 | 50 |
| 10 | 310 | 530 | 750 | 2250 | 2900 | 1300 | 2250 | 2950 | 75 | |||||
| 10 | 400 | 620 | 450 | 1350 | 2050 | 800 | 1350 | 2100 | 144 | |||||
| 12 | 310 | 530 | 900 | 2700 | 3350 | 1600 | 2700 | 3400 | 75 | |||||
| 12 | 400 | 620 | 550 | 1650 | 2300 | 1000 | 1650 | 2350 | 144 | |||||
| 14 | 400 | 620 | 650 | 1900 | 2550 | 1100 | 1900 | 2600 | 144 | |||||
| 16 | 400 | 620 | 700 | 2150 | 2800 | 1200 | 2150 | 2850 | 144 | |||||
| 18 | 400 | 620 | 750 | 2250 | 2950 | 1300 | 2250 | 3000 | 144 | 80 | 80 | 50 | 65 | 50 |
| 20 | 400 | 620 | 800 | 2500 | 3200 | 1500 | 2500 | 3250 | 144 | |||||
| 22 | 400 | 620 | 900 | 2750 | 3400 | 1600 | 2750 | 3450 | 144 | |||||
| 24 | 400 | 620 | 1000 | 3000 | 3600 | 1800 | 3000 | 3650 | 144 | |||||
| 30 | 500 | 720 | 700 | 2100 | 2800 | 1200 | 2100 | 2850 | 234 | |||||
| 40 | 500 | 720 | 1000 | 3000 | 3700 | 1800 | 3000 | 3750 | 234 | |||||
| 50 | 500 | 720 | 1500 | 3500 | 4200 | 2100 | 3500 | 4250 | 234 | 100 | 100 | 50 | 65 | 50 |
| 50 | 600 | 820 | 850 | 2500 | 3200 | 1500 | 2500 | 3250 | 346 | |||||
| 60 | 600 | 820 | 1000 | 3000 | 3700 | 1800 | 3000 | 3750 | 346 | |||||
| 70 | 600 | 820 | 1000 | 3500 | 4200 | 2100 | 3500 | 4250 | 346 | |||||
| 80 | 600 | 820 | 1500 | 4000 | 4700 | 2400 | 4000 | 4750 | 346 | |||||
| 90 | 600 | 820 | 1500 | 4500 | 5200 | 2700 | 4500 | 5250 | 346 | |||||
| 90 | 700 | 920 | 1000 | 2800 | 3500 | 1600 | 2800 | 3550 | 512 | |||||
| 100 | 700 | 920 | 1000 | 3100 | 3800 | 1900 | 3100 | 3850 | 512 | 150 | 150 | 65 | 80 | 50 |
| 120 | 800 | 1020 | 1000 | 3000 | 3700 | 1800 | 3000 | 3750 | 646 | |||||
| 150 | 800 | 1020 | 1500 | 3700 | 4400 | 2200 | 3700 | 4450 | 646 | |||||
| 200 | 800 | 1020 | 1700 | 4435 | 5135 | 2900 | 4435 | 5135 | 646 | 200 | 200 | 80 | 100 | 65 |
