| 機柜 | 2000*800*600mm |
|---|---|
| 測量范圍 | 0-** |
| 電源電壓 | 220V |
| 功耗 | 100 |
| 基本誤差 | 1 |
| 類型 | 紅外線吸收式分析儀 |
| 顯示方式 | 數顯式 |
| 結構型式 | 臺式 |
| 品牌 | 西安博純 |
| 型號 | PUE-4000 |
| 加工定制 | 是 |
| 外形尺寸（長x寬x高） | 3U |
| 氣體流量 | 1000 |
密閉電石爐尾氣分析儀 密閉電弧爐尾氣分析儀 礦熱爐尾氣分析儀 電石除塵后尾氣分析儀 電石爐煤氣分析儀 密閉電石爐氫氣監測 鎳合金礦熱爐氣體分析儀 硅鐵爐尾氣分析儀 合金電爐尾氣分析儀 冶金爐爐氣分析儀 冶煉爐爐膛氣體分析儀 尾氣分析儀 爐氣分析儀 爐膛氣分析儀 陜西、山西、江西、安徽、福建、新疆、黑龍江、遼寧、吉林、甘肅、青海、寧夏、廣州、上海電石爐礦熱爐尾氣分析儀廠家價格

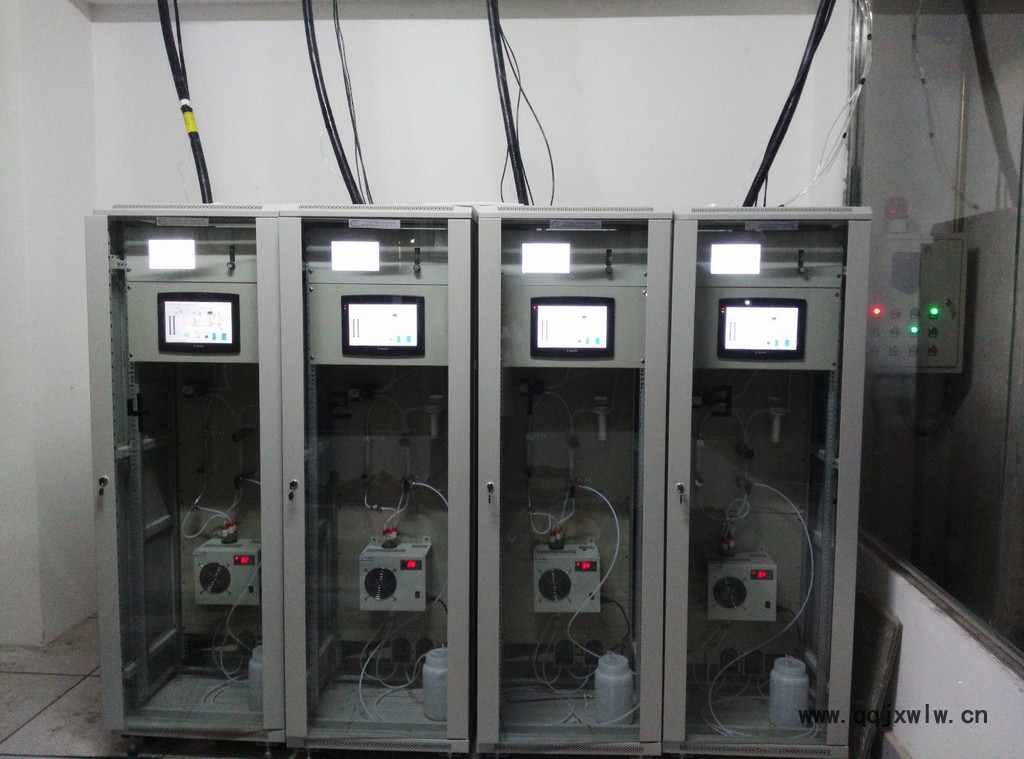

PUE-4000型礦熱爐尾氣中H2、CO、O2、CO2、CH4分析成套系統是應用于電石爐礦熱爐凈化尾氣分析的專用在線分析系統。該系統技術先進，測量準確，反應速度快，能長期連續分析被測氣體，采用PLC進行自動控制，具有結構合理，運行安全可靠，自動化程度高，維護量少，自診斷保護功能強等特點。
B、 分析儀器：
PUE-4000型成套系統所用分析儀器為西安博純公司引進國外技術制造的氣體分析儀，該儀器測量**，性能可靠，性價比高。
C、 取樣探頭：
PUE-4000型成套系統所用取樣探頭是榮獲****的新產品**號：ZL 2010 2 0203130.2，該探頭為引進艾默森公司先進技術結合本行業的實際工況條件和多年的實踐經驗而研制的尾氣專用（**）取樣探頭，探頭核心部分為原裝進口材料。
過濾精度：≧5um
過濾能力：≦2000mg/Nm3
過濾效率：達到99.9%
由于過濾精度高，效果好，系統只需一級過濾**能達到系統要求，從而維護量小，響應時間短。（這一點其他廠家很難做到，其他廠家一般采用多級過濾，增加了氣阻和氣路流程，從而增加了系統故障環節和滯后時間）。
D、 反吹技術：
取樣探頭采用目前國際上**先進的、內外脈沖式氮?dú)獯祾呒夹g(shù)。備有氮?dú)鈨?chǔ)氣罐（根據現場情況而定），以確保反吹是有足夠的壓力和流量，徹底把過濾的雜質反吹到尾氣管道，達到較好的效果。整個反吹系統與進樣氣路完全獨立，維護十分方便，維護成本低。
E、 除水技術：

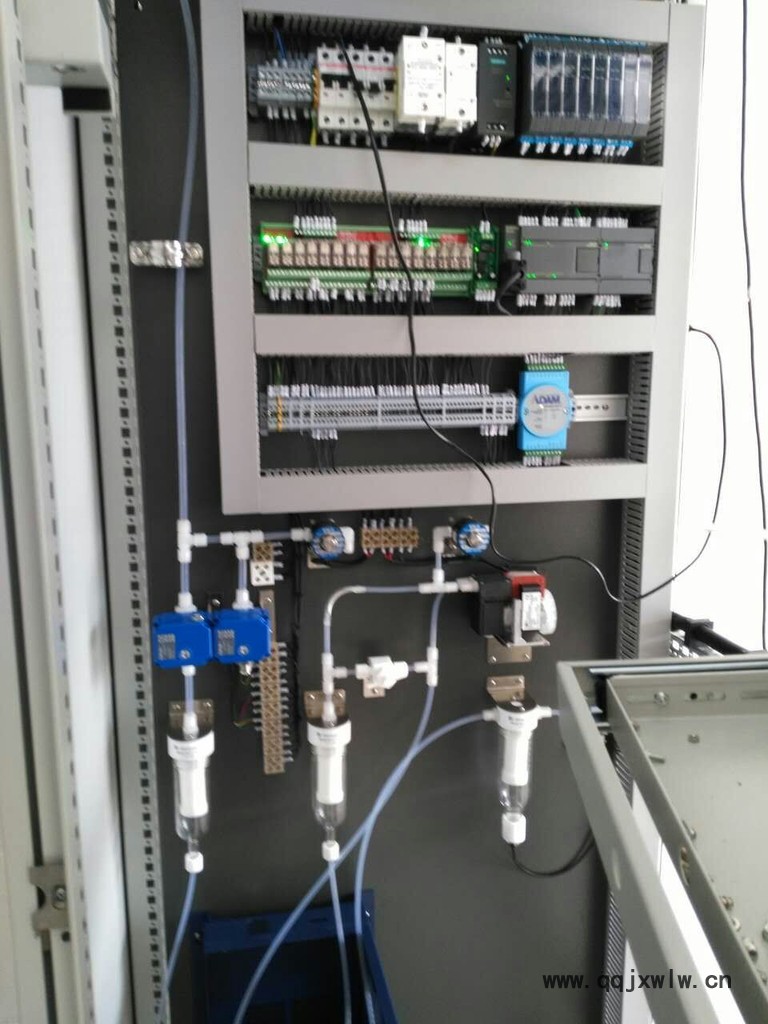

樣品氣進入系統之后，可能會產生少量的冷凝水，分析系統內采用氣液分離器的技術除掉水汽，再由冷凝器二級除水（干燥），冷凝液自動或手動排放。并在進分析儀器前裝有樣氣干燥器，確保干燥的氣體進入分析儀器。
F、 滯后時間：
PUE-4000型成套系統配有快速旁路技術，抽氣泵為6L/min，當取樣點與分析儀器的安裝距離為30m時，系統滯后時間T90≦10S，（通過計算可得）。
G、 PUE-4000型成套系統的關鍵部件全部采用進口或者引進技術，如紅外線分析儀傳感器技術、探頭燒結過濾芯材料、取樣抽氣泵、取樣電動球閥、反吹電磁閥、蠕動泵等。
H、
| 檢測點 | 用途 | 測量組份 | 選用量程 | 儀器選型 |
| 除塵后 | 安全控制 | CO | 0～80% | JNYQ—I 41 |
| O2 | 0～25% | JNYQ—O 11C | ||
| H2 | 0～15% | JNYQ—H31C | ||
| CO2 | 0～5% | JNYQ—I 41 | ||
| 除塵前 | 安全控制 | H2 | 0～15% | JNYQ—H 31C |
本過程氣體分析成套系統（以下簡稱系統）是電石爐礦熱爐凈化后尾氣中H2漏水、CO凈化效果、O2安全、CO2、CH4分析與取樣預處理裝置及其附屬的應用保障部分（標準氣）；通過針對現場應用條件。工藝氣樣條件的系統設計，所實現的正確匹配與合理組合，使H2、CO、O2、CO2、CH4分析儀器能很好適應電石爐礦熱爐尾氣氣體分析的特殊工藝條件。系統能自動、連續、準確、可靠地分析電石爐礦熱爐尾氣中H2、CO、O2、CO2、CH4等的體積百分含量。采用PLC可編程序控制器自動控制系統的采樣、排水、探頭自動吹掃、故障監測并處理等操作。系統正常運行期間能同時提供H2、CO、O2、CO2、CH4的4~20mA標準輸出信號；并根據H2、CO、O2、CO2、CH4測量組份的含量值輸出超限報警狀態信號。該系統的分析儀器采用**可靠地成熟技術。系統技術方案先進、結構簡明、部件性能可靠、自動化程度高、操作簡便、維護量小、是監測電石爐礦熱爐凈化尾氣氣體中H2、CO、O2、CO2、CH4含量的理想設備。
分析儀器的型號及量程
A．1．1 PUE-M型多組份（H2、O2、 CO）分析儀；
PUE-M型多組份（CH4、 CO2）分析儀
A.1.2 量程:可調
A.2反應速度
A.2.1系統的滯后時間：T10≦8S（20米計算）
A.3輸出信號:獨立的4-20mA
A.4正常取樣條件
A.4.1樣氣溫度：＜250℃
A.4.2樣氣含塵量：≦1000mg/Nm3
A.5正常工作條件
A.5.1環境溫度：5-45℃
A.5.2環境壓力：70~160kPa(海拔低于2000m)
A.5.3相對濕度：不大于85%(年平均)
A.5.4電源：220±22VAC；50±0.5Hz
A.6系統的安全性能
A.6.1系統的絕緣電阻不小于5兆歐
A.6.2系統的絕緣強度：系統在1.25KV試驗電壓下，歷時1min應不出現擊穿和飛弧。
