| 播放模式 | 其它 |
|---|---|
| 聲道 | 其它 |
| 品牌 | 漢泰 |
| 型號 | DSO-5200A |
| 重量:1（kg） | 類型:虛擬示波器 |
| 通道數:2 | 帶寬:200（MHz） |
| 最大實時取樣率:250MS/s |
1．程序下載：
【32位驅動下載】 【64位驅動下載】 【應用程序下載】 【說明書下載】 【二次開發】
2．基本配件：
產品 |
示波器 | |
探頭
|
USB 數據線 | |

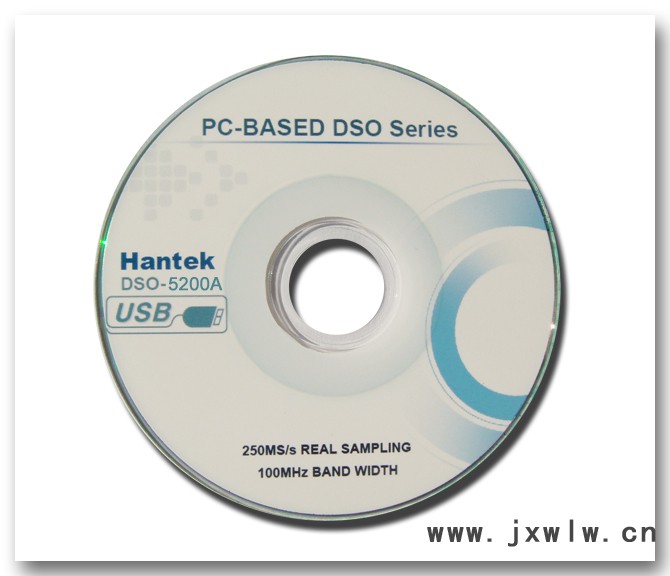

光盤 |
說明書 |
3．其它圖片：
 |
|
|
|
|
|
|
|
4.特點
流線型設計,體積小巧, USB2.0接口,免電源,與臺式示波器類似界面,易于上手.更適合于筆記本電腦，生產線維修調整，便于出差使用。小的尺寸:190(L)x100(W)x35(H) ,便于攜帶..高刷新率,高采樣率,250MS/s實時采樣,50GS/s等效采樣.軟件支持: Windows98,Windows Me, Windows NT, Windows 2000, Windows XP ,VISTA20余種自動測量功能, PASS/FAIL Check功能,適于工程應用.波形平均,余輝,亮度調節,反向,加,減,乘,除,X-Y顯示波形數據可以按時間和電壓輸出到EXCEL,BMP,JPG。FFT頻譜分析一臺電腦可同時連多臺示波器,輕松擴展通道數.二次開發庫提供,LabviewVBVCDelphiC++Builder開發示例提供5.技術指標
通道 | 2通道 |
帶寬 | 200MHz |
單次帶寬 | DC to 200MHz |
最大實時取樣率 | 250MS/s |
存儲深度 | 10K-512KB/CH |
阻抗 | 1MΩ 25pF |
耦合 | AC/DC/GND |
垂直分辨率 | 9Bit |
電壓量程 | 10mV-10V, 10Steps |
垂直精度 | ±3% |
時基量程 | 2ns-1h, 39 Steps |
垂直位置可調 | 有 |
輸入保護 | Diode嵌位 |
X-Y | 有 |
自動設置 | 有(30Hz to 200MHz) |
外觸發輸入 | 有 |
水平方式 | 自動,標準,單次 |
觸發斜率 | +/- |
觸發電平可調 | 有 |
觸發類型 | 模擬 |
觸發源 | CH1, CH2, EXT |
預觸發 | 0-100%選擇 |
取樣率選擇 | 有 |
輝線顯示 | 點/線,波形平均,余輝,亮度調節. |
網絡 | 開/關 |
垂直模式 | CH1, CH2, Dual, ADD |
光標測量 | 有 |
算法 | 快速富氏變換,反向,加,減,乘,除. |
光標顯示 | 頻率,電壓 |
數據點 | 10K-1M |
配套 | S/W CD, probes, manual, USB cord |
6．應用程序：
軟件支持: Windows98,Windows Me, Windows NT, Windows 2000, Windows XP ,
VISTA
7．二次開發：
提供常用開發平臺下的DEMO源代碼(VC、CVI、VB、LABVIEW)和開發
技術支持。
