| 產品別名 | 五軸雙向數控彎管機系統 |
|---|---|
| 加工能力 | 五軸雙向數控彎管機系統 |
| 適用范圍 | 五軸雙向數控彎管機系統 |
| 品牌 | sinnc/新奈 |
| 型號 | sinnc2015 |
| 加工定制 | 是 |
五軸雙向數控彎管機系統介紹
深圳新奈數控技術有限公司研制開發的數控彎管機系統經過近幾年的市場推廣和應用，已經發展出多種機型。針對市場需要，我們采用了一些新的技術，如3D顯示與模擬功能、CAD圖紙文件導入功能等。對于復雜的管子，大大縮短了管件試制與編程時間，并且可以實現同步送料或者送料軸扭力控制。

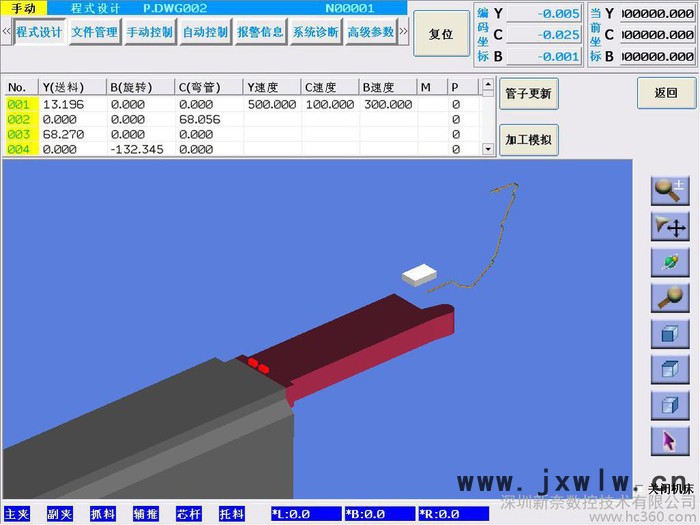

五軸數控雙向彎管機控制系統說明：送料軸（Y）、轉管軸（B）、彎管軸（C）、移模軸（A）、上下模（U）采用伺服定位控制。YBC編程、XYZ坐標編程、G代碼編程、DXF圖形文件導入轉換功能。管型三維圖形顯示、管子程序模擬、加工過程模擬、管子干涉分析。送料方式包括拉隨方式、跟隨方式等。具有手彎功能；具有推彎功能。
可以實現左右彎功能，編程方法與二軸機、三軸機相同。
多層模時，移模位與上下模位均可以設置。
操作界面易學易用，為適合不同管子類型設置有多種管子配方參數。
硬件配置包括：嵌入式主控制器或工控機+控制卡、15寸工業觸模顯示器、24入24出IO板、中繼放大板、電機接線板、連接線等。
具有急停保護、限位保護、斷電保護、坐標記憶功能。
支持多達五層模。
備注說明：
該機型可以提供兩種硬件配置：嵌入式主控制器控制與工控PC機控制
部分功能為可選功能
可以為用戶提供機床建模服務，方便管子模擬與彎管干涉模擬
可為用戶定制啟動界面、專用操作界面、特殊功能或擴展功能
可以配合客戶研發特殊機型
提供控制部分線路接線圖
控制器脈沖頻率高達4MHZ，可以驅動電機速度達到5000RPM以上。
