| 電源電壓 | 220V |
|---|---|
| 類別 | 無損探傷儀 |
| 適用范圍 | 無損檢測 |
| 外形尺寸 | 2000*1500*1600mm |
| 顯示方式 | 雙顯示器 |
| 品牌 | NIKON |
| 型號 | XTH-225 |

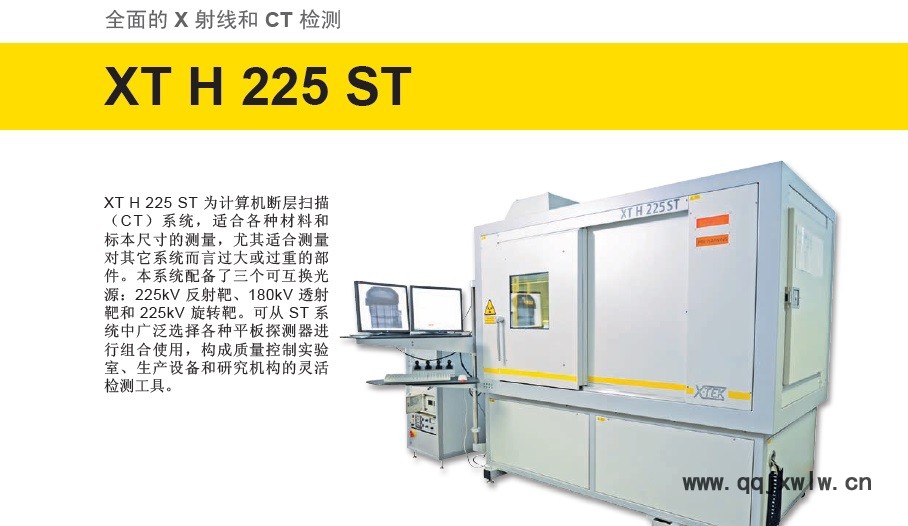

XT H 225系列
.jpg)
廣泛應用于小型鑄件，塑料零件檢測，材料研究等領域的CT 在零件內部組裝的信息獲取與測定，質量管理，故障分析，材料研究等應用中不可缺少。裝備了強力的225kV微焦點X射線源的XTH225系列，帶給我們高清晰度的X光圖像以及CT圖像 主要特點 .jpg)
高速旋轉靶（選配件）可以使X射線束增幅達到五倍，實現了在同一掃描時間內CT數據精度更高，CT數據獲取也更加快速。 ? 225kV的強力射線管（選配旋轉靶） ? 實時的X射線可視化，迅速的CT 數據重構
? 完全可編程化的5軸操作樣品臺
? 可自定義宏讓檢測工作流程自動化
? 針對多用途設計的3種不同大小的鉛房防護外殼（標準，ST，LC）
引進功能 ? 將靈活性整合到一個系統里:X射線快速可視化檢測，CT重構精密解析
? 快速獲取高品質圖像
? 人機交互式操作桿導航界面使用快速直觀
? 高清晰度數字圖像與圖像處理
? 不需要特別外加防護的完備安全系統
? 通用于業界標準的后處理應用格式
用途
.jpg)
CAD數據實物比對分析 三維坐標測量
方解石內部金脈分析 氣缸的噴油嘴分析
泡沫海綿的CT重構 蝸牛以及內部幼體化石 ? 精密的塑料零件，小型鑄件，復雜的機械裝置、CAD實物比對等等的評價與測定 ? 詳細的故障原因分析
? 材料學研究與生物學的構造分析
? 模型的數據轉換與保存
? 組裝裝配的問題分析
XT H 225 X射線和CT檢測系統，可供工業應用
工業零部件內外全檢
外部零件和總成特征的詳細測量對于質量控制、失效分析和材料研究而言通常是非常重要的。XT H系統可提供強大的X射線源，超大的檢測體積和較高的X射線和CT成像分辨率。
XT H 系統可采用225kV電源，可選用旋轉目標，適合于各種應用，包括小鑄件檢測、塑料件及材料研究。 優點
? 可靈活地整合在單個系統中：X射線可用于快速目視檢測，CT可用于深入分析快速數據采集和高質量圖像；
? 可利用交互式操縱桿導航功能進行快速操作 高分辨率數字成像和處理；
? 嵌入式安全裝置可使操作人員安全地操作該系統，無需任何特殊的預防措施或安全警示標志；
? 可與行業標準后處理應用緊密集成
25-225kV micro-focus source with 3um focal spot size
25-225kV 微焦點源，焦斑大小為3μm
Low cost maintenance open tube technology
低成本維護開管技術
5-axis fully programmable manipulator
五軸完全可編程操縱器
Choice of high resolution digital detector
精選高分辨率數字探測器
Dual display for combined measurement and real-time analysis
雙顯示，用于組合測量和實時分析
Intuitive joystick navigation drives real-time X-ray image generation
直觀的操縱桿導航可指導生成實時X射線圖像
Measurement volume of 25X60cm
測量體積 25X60cm
Safety as a design criterion
安全裝置，可作為設計標準
Compact design and low weight facilitates installation
結構緊湊設計，輕質設施安裝
Ergonomic loading of sample
符合人體工學的樣品裝載

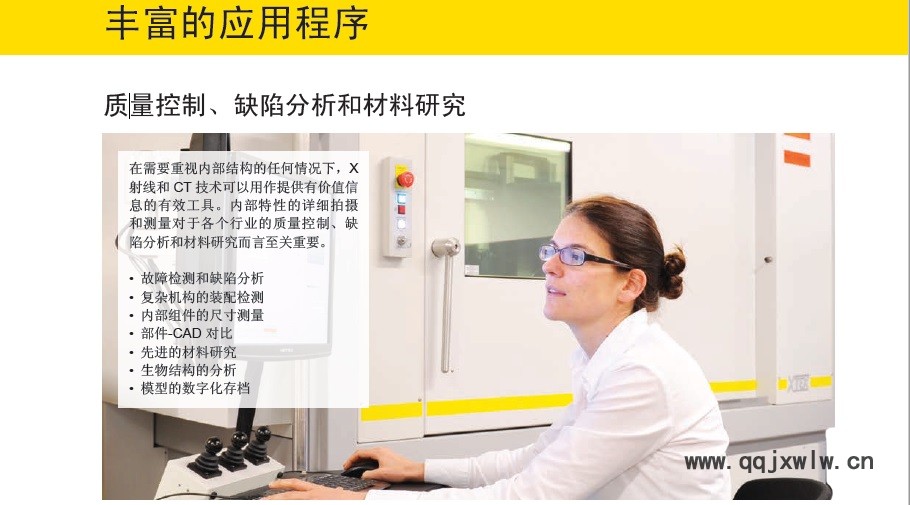

評估和測量精密塑料件和小鑄件、復雜機構、內部零件、部件與CAD比較等
故障檢測和失效分析
裝配問題的故障診斷排除
先進材料研究和生物結構的分析
模型的數字化歸檔

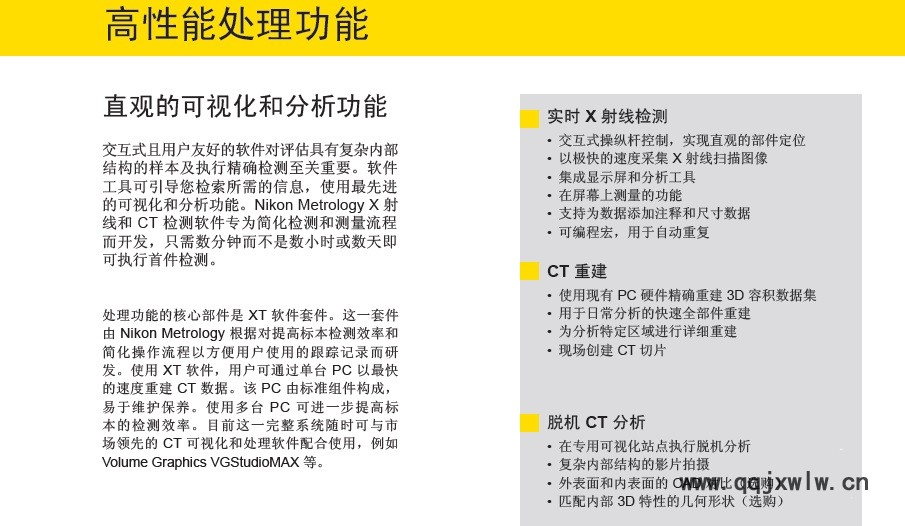

主要特征概述 X射線源 可使用25kV至225 kV電壓，XT H 225系統可用于一般用途，例如塑料、PCB、輕合金、小組件和有機樣本或生物樣本，也可用于特殊用途，例如重型鑄件、焊接件和高密度合金。 目標 微焦斑可產生非常高的分辨率，并建議將其作為標準目標。棒陽極是中空樣品單層壁檢測的理想選擇，例如管焊接。 旋轉目標源 帶有旋轉目標的X射線源可將X射線通量提高5倍，使客戶能獲得更快的CT數據采集或在相同的時間跨度內獲得更高的CT數據精度。 五軸樣品操縱器 XT H 225系統有三個線性軸和兩個旋轉軸，可從任意角度觀察樣品。10kg操縱器可夾住大多數樣品重量，以高精度進行操縱。操縱器通常用變速操縱桿進行控制。操縱器也可通過安裝在機架上的工業PC機采用編程的方式進行控制。 ** 可廣泛選擇各種平板，使其更好地匹配物體尺寸和X射線能量，這提供了樣品尺寸、視場和放大倍數要求的選擇。 高放大倍數 當樣品向X射線源移動時，幾何放大倍數將連續增加，從大約1X（緊挨著增強器窗口）增大到160X（碰觸到X射線源）。 圖像處理 一般NDT應用通常需要一些標準功能，例如對比度加強，圖像集成和背景減除。對于更加重要的分析，需要使用一些特殊功能，例如自動芯片粘接空洞和引線彎曲計算、圖形顯示和色彩增強。 可靠性 連續泵浦全金屬X射線管消除了密封玻璃管故障成本高和更換時間長等問題?？蛻艟S護成本低，通常只需更換燈絲，只需花費15分鐘的更換時間。 系統技術指標 5 ?m 焦斑反射目標X射線源，25～225 kV，0～2000 ?A（非連續）60或225W。
10kg容量五軸完全可編程操縱器。
大掃描范圍250 x 330mm。
幾何放大倍數：160x.
系統放大倍數：400x。
特征識別分辨率：1?m。
外機柜尺寸：2030mm L，925mm D，2000mm H。
全套系統控制和圖像處理軟件。
