| 名稱 | 蓄電池內阻測試儀 |
|---|---|
| 顯示方式 | 數字式 |
| 顏色 | 白色 |
| 用途 | 生產 |
| 重量 | 1 |
| 執行質量標準 | 國標 |
| 品牌 | 天正華意電氣 |
| 型號 | 天正華意電氣 |

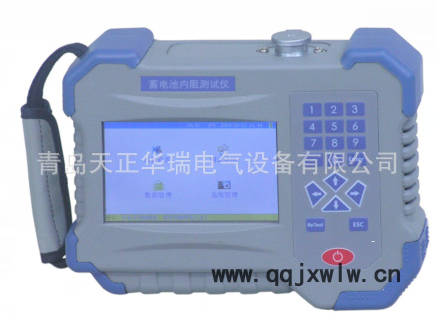

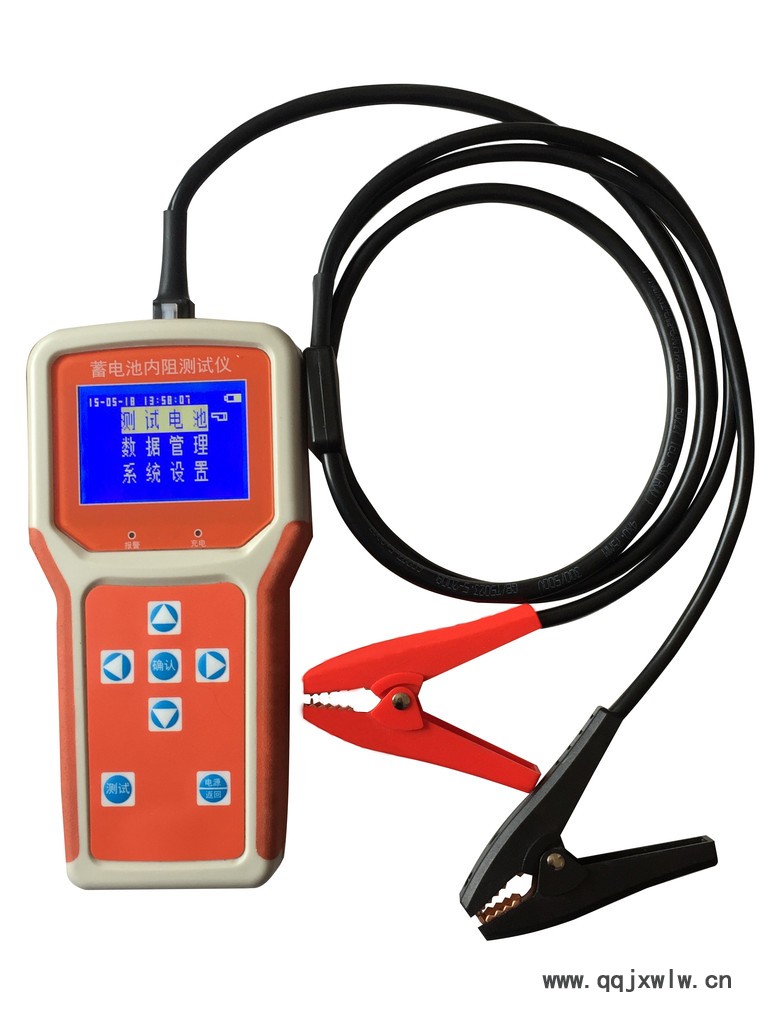

蓄電池內阻測試儀新研發的手持式蓄電池內阻測試儀，采用專技術，是目前市面上一款電流直流法和小電流交流法原理的內阻計，實現在各種的干擾環境下都能準確測試出蓄電池的內阻值，快速判斷出蓄電池的性能狀態。
功能特點
● 智能化：采用智能操作系統，支持各種功能定制化
● 配備豐富的測試線：進口帶預用力探針線和測試夾鉗線，輔以加長桿，可適用于所有類型、各種安裝環境下的電池內阻測試
● 測試方式：支持隨機單節測試或整組逐節測試，存儲測試結果
● 測試參數豐富：可測試電壓、內阻及連接條參數指標
● 智能命名文件功能：可以中文、字母、數字方式準確命名設備電池組名，便于識別查找
● 大屏幕觸摸屏：4.7英寸彩色觸摸屏，參數查看直觀，操作方便
● 數據管理功能：支持測試數據直接查看及編輯，支持U口轉存
● 具備重測功能：測試過程中發現誤操作等，可快速重測并自動覆蓋原數據
● 超寬過壓保護功能：大于100V DC的過壓保護，防止跨接造成的損壞
● 自動校準功能：測試前自動校準，提高準確性
蓄電池內阻怎么測量廠家采購 產品功能及主要特點:
1. 在線監測的功能：在電池組處于在線放電、均充、浮充狀態下，可對電池組以及每個單體電池進行實時在線監測，監測內容包括：電池整組電壓、每一節單體電池電壓、電池組充放電電流、電池組監測時間、電池組充放電容量等指標。
2. 設備支持恒流、恒功率放電：能多種要求，當需要檢測蓄電池容量時，可以選擇恒流放電，準確蓄電池組的實際容量；當需要檢測蓄電池帶載能力時，可以選擇恒功率，準確模擬蓄電池組帶真實負載時的后備供電時間。
3. 在線補償式放電功能：在線放電時，主機顯示電流=電池組放電電流=主機內部假負載電流+實際負載電流，由于在線放電時實際負載電流會隨著在線電壓的變化而變化，主機內部假負載電池也會自動進行，以保證蓄電池組一直以真正的恒流放電
2、在線監測的功能：在電池組處于在線放電、均充、浮充狀態下，可對電池組以及每個單體電池進行實時在線監測，監測內容包括：電池整組電壓、每一節單體電池電壓、電池組充放電電流、電池組監測時間、電池組充放電容量等指標。
4. 單體監測模塊：
用戶可以選擇設置單體電壓類型。單體電壓監測模塊，有線無線可選。每個無線監測模塊可以同時監測24個1.2V2V4V68V12V電池單體，（整組48V單體2V的只需要一個模塊）無線模塊接線操作更加簡單。
5. 在做容量放電試驗時可同時設置四個放電終止條件：①整組電壓終止條件；
②單體電壓終止條件；③放電時間終止條件；④放電容量終止條件。也可根據需要人為終止正在進行的；
6. 7英寸超大屏：采用大尺寸屏，可直接在屏上進行操作，簡單明了。
7. 中，各單體電壓實時檢測和顯示：在主機屏幕上呈現出各單體電壓柱狀圖的變化軌跡，還能自動實時呈現出電壓高與的單體，幫助您快速分析單體變化的趨勢。，并且可顯示單體電壓柱狀圖。
8. 放電參數預設功能：允許預先內置多達9種常用的放電參數設置，很況下無須重新設置放電參數，方便使用者放電操作,加快速度。使用者也可以對內置的預放參數進行修改。
9. 智能判別程序：讓儀表能自動判斷單體監測是夾子脫落還是真正達到門限，避免人為中斷放電，讓更加順暢。
10. 操作簡單方便：全部采用模塊化界面，良好的人機對話功能，操作簡單，流程清晰，每一個界面及操作步驟都有簡潔提示，從根本上避免了錯誤操作。
11. 單體電壓停機門限可設置多節：如此可在一次連續不中斷的放電中發現多節落后單體電池
12. 放電電流自動計算功能：內置各小時率放電系數，可放電根據被測電池的標稱容量和需要的放電率來自動計算需要設置的放電電流
14、柱狀圖和曲線分析及曲線對比功能：儀表可對主要直接進行柱狀圖和曲線分析及曲線對比功能對電壓曲線可連續進行放大、縮小，便于觀察。無需上傳PC機也能清晰分析數據。
15、放電參數模板功能：直接調用預置參數即可放電。智能判別程序，可智 能判斷單體是否脫落，若單體脫落則不會中斷。輸入端過壓保護，LCD提示，蜂鳴器告警；過流保護，LCD提示，蜂鳴器告警；電池電壓極性反接保護，LCD提示，蜂鳴器告警；
16、完備的通訊功能：具有RS232通訊接口與SD卡接口。數據傳入計算機，進行入庫，可進行長期的歷史數據保存和分析；利用SD卡傳遞數據，隨時隨時保存，輕巧便攜，可靠。
?可通過短時放電（10分鐘）來預估蓄電池組容量。
17、 一體化設計：儀主機采用監控部分與功率部分一體化設計，功率部分采用新型高器件。采用新型特殊的低熱負載材料和先進的控制技術，保證了較高的恒度。
18、 并機功能：儀表具有并機功能還可負載，使得儀器可以各種大容量電池。
19、 強大的PC分析功能：提供數據、打印、分析、報表統計、自動生成報表、報告的功能。對電壓曲線可連續進行放大、縮小，便于觀察?？焖俨檎覛v史紀錄。完善的數據分析：能同時顯示單體電壓、單阻條形圖、總電壓曲線、電流曲線、容量柱狀圖、特性比較圖、數據表格等，可自動生成EXCEL格式報表，便于數據發送或上傳

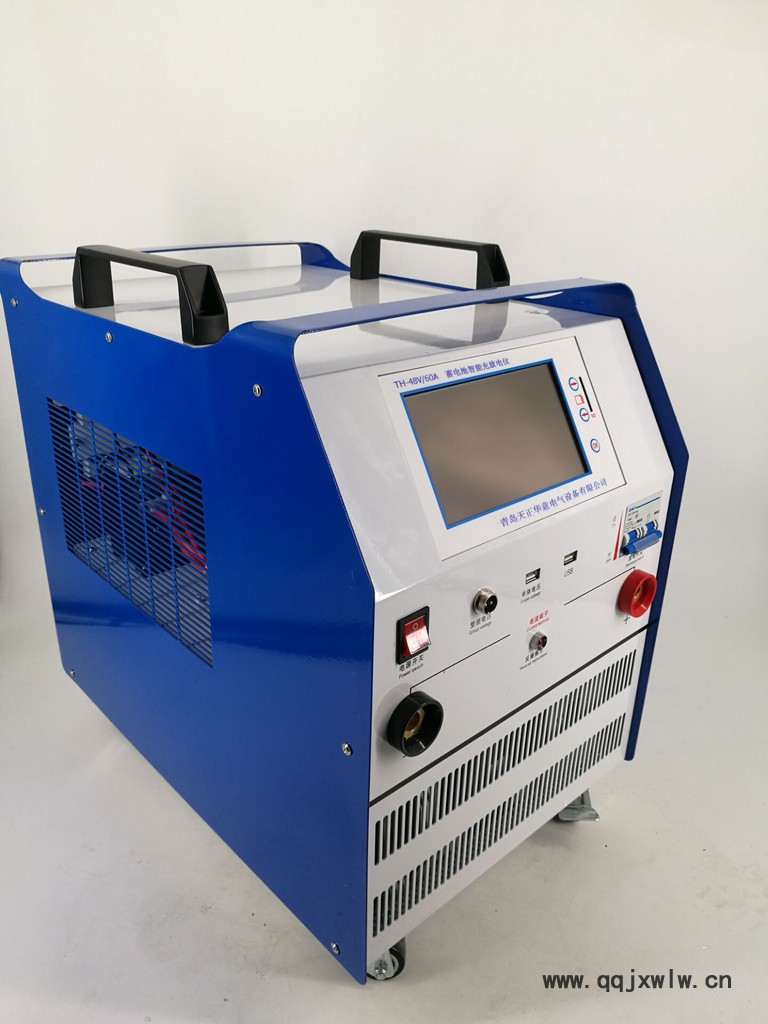

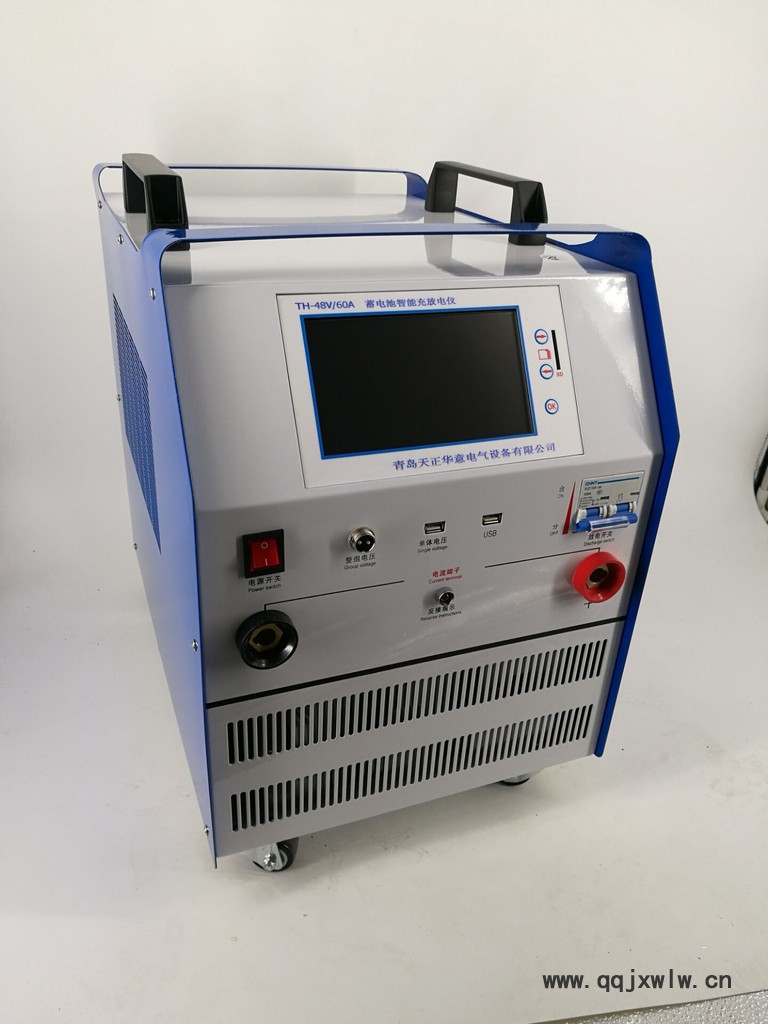

蓄電池放電儀
一、 產品概述:
220V蓄電池放電儀系列產品主要用于電力直流行業的后備電源鉛酸蓄電池的放電，具備蓄電池快速容量、在線監測及容量核對三大功能于一體的產品，集成化程度高、體積小巧、功能完善。
二、 產品類別
按電壓和電流不同：
| 電 壓 | 220V |
|
電 流 | 30A 60A 100A 150A 200A 300A 500A |
以上均為產品。特殊電壓及電流等級可以定制。訂貨時要注明：電壓、電流、功能型號及單節監測是有線還是無線的。
三、 產品功能及主要特點:
1. 在線監測的功能：在電池組處于在線放電、均充、浮充狀態下，可對電池組以及每個單體電池進行實時在線監測，監測內容包括：電池整組電壓、每一節單體電池電壓、電池組充放電電流、電池組監測時間、電池組充放電容量等指標。
2. 設備支持恒流、恒功率放電：能多種要求，當需要檢測蓄電池容量時，可以選擇恒流放電，準確蓄電池組的實際容量；當需要檢測蓄電池帶載能力時，可以選擇恒功率，準確模擬蓄電池組帶真實負載時的后備供電時間。
3. 在線補償式放電功能：在線放電時，主機顯示電流=電池組放電電流=主機內部假負載電流+實際負載電流，由于在線放電時實際負載電流會隨著在線電壓的變化而變化，主機內部假負載電池也會自動進行，以保證蓄電池組一直以真正的恒流放電
4. 單體監測模塊：
用戶可以選擇設置單體電壓類型。單體電壓監測模塊，有線無線可選。每個無線監測模塊可以同時監測24個1.2V2V4V68V12V電池單體，（整組48V單體2V的只需要一個模塊）無線模塊接線操作更加簡單。
5. 在做容量放電試驗時可同時設置四個放電終止條件：①整組電壓終止條件；
②單體電壓終止條件；③放電時間終止條件；④放電容量終止條件。也可根據需要人為終止正在進行的；
6. 7英寸超大屏：采用大尺寸屏，可直接在屏上進行操作，簡單明了。
7. 中，各單體電壓實時檢測和顯示：在主機屏幕上呈現出各單體電壓柱狀圖的變化軌跡，還能自動實時呈現出電壓高與的單體，幫助您快速分析單體變化的趨勢。，并且可顯示單體電壓柱狀圖。
8. 放電參數預設功能：允許預先內置多達9種常用的放電參數設置，很況下無須重新設置放電參數，方便使用者放電操作,加快速度。使用者也可以對內置的預放參數進行修改。
9. 智能判別程序：讓儀表能自動判斷單體監測是夾子脫落還是真正達到門限，避免人為中斷放電，讓更加順暢。
?不要將儀雨雪中或的中。
10. 操作簡單方便：全部采用模塊化界面，良好的人機對話功能，操作簡單，流程清晰，每一個界面及操作步驟都有簡潔提示，從根本上避免了錯誤操作。
11. 單體電壓停機門限可設置多節：如此可在一次連續不中斷的放電中發現多節落后單體電池
12. 放電電流自動計算功能：內置各小時率放電系數，可放電根據被測電池的標稱容量和需要的放電率來自動計算需要設置的放電電流
14、柱狀圖和曲線分析及曲線對比功能：儀表可對主要直接進行柱狀圖和曲線分析及曲線對比功能對電壓曲線可連續進行放大、縮小，便于觀察。無需上傳PC機也能清晰分析數據。
15、放電參數模板功能：直接調用預置參數即可放電。智能判別程序，可智 能判斷單體是否脫落，若單體脫落則不會中斷。輸入端過壓保護，LCD提示，蜂鳴器告警；過流保護，LCD提示，蜂鳴器告警；電池電壓極性反接保護，LCD提示，蜂鳴器告警；
16、完備的通訊功能：具有RS232通訊接口與SD卡接口。數據傳入計算機，進行入庫，可進行長期的歷史數據保存和分析；利用SD卡傳遞數據，隨時隨時保存，輕巧便攜，可靠。
17、 一體化設計：儀主機采用監控部分與功率部分一體化設計，功率部分采用新型高器件。采用新型特殊的低熱負載材料和先進的控制技術，保證了較高的恒度。
18、 并機功能：儀表具有并機功能還可負載，使得儀器可以各種大容量電池。
19、 強大的PC分析功能：提供數據、打印、分析、報表統計、自動生成報表、報告的功能。對電壓曲線可連續進行放大、縮小，便于觀察?？焖俨檎覛v史紀錄。完善的數據分析：能同時顯示單體電壓、單阻條形圖、總電壓曲線、電流曲線、容量柱狀圖、特性比較圖、數據表格等，可自動生成EXCEL格式報表，便于數據發送或上傳
20、 具有自動保護功能：當在當中，檢測到整組或者單體電池異常時，則自動終止，防止對電池造成過放電，完全避免對設備造成沖擊；也可根據需要人為終止正在進行的。
21、 建議：測試完畢，自動顯示全部計算結果，并根據具體數據，提供建議。
22、 存儲：內部存儲、外部存儲可選擇。內部存儲小間隔1分鐘。外部存儲小5秒鐘。
1、電壓范圍寬:覆蓋10V-300V電壓范圍電池組放電，大放電電流達到150A，200A定制；用戶只需要一臺蓄電池放電儀儀表就可以多種電壓等級的電池組，大大節約購買儀表資金，而且方便實用
四、 技術參數（選取220V/30A，220V/60A和220V/100A,220V/200A為樣本）
| 特 性 | 技術參數 | |||
| 型 號 | 220/30 | 220/60 | 220/100 | 220/200 |
| 整組電壓測量范圍 | 0～285V | 0～285V | 0～285V | 0～285V |
| 整組電壓分辨率 | 0.01V | 0.01V | 0.01V | 0.01V |
| 電壓精度 | 0.5% | 0.5% | 0.5% | 0.5% |
| 放電電流工作范圍 | 2～30A可連續設置 | 2～60A可連續設置 | 2～100A可連續設置 | 2～200A可連續設置 |
| 恒流放電電壓范圍 | 180～280V | 180～280V | 180～280V | 180～280V |
| 放電電流控制精度 | 0.1A | 0.1A | 0.1A | 0.1A |
| 電流精度 | 1% | 1% | 1% | 1% |
| 單體電壓測量類型 | 2V/6V/12V | 2V/6V/12V | 2V/6V/12V | 2V/6V/12V |
| 單體電壓測量范圍 | 2V:0～4V 6V:0～8V 12V:0～15V | 2V:0～4V 6V:0～8V 12V:0～15V | 2V:0～4V 6V:0～8V 12V:0～15V | 2V:0～4V 6V:0～8V 12V:0～15V |
| 單體電壓分辨率 | 2V/6V:0.001V 12V:0.01V | 2V/6V:0.001V 12V:0.01V | 2V/6V:0.001V 12V:0.01V | 2V/6V:0.001V 12V:0.01V |
| 工作電壓 | AC 220V±15% （直流和交直流可選） | AC 220V±15%（直流和交直流可選） | AC 220V±15%（直流和交直流可選） | AC 220V±15%（直流和交直流可選） |
| 散熱 | 強風冷制 | 強風冷制 | 強風冷制 | 強風冷制 |
| 通訊 | RS232通訊和SD卡口通訊 | RS232通訊和SD卡口通訊 | RS232通訊和SD卡口通訊 | RS232通訊和SD卡口通訊 |
| 顯示 | 7寸彩色液晶顯示，帶 | 7寸彩色液晶顯示，帶 | 7寸彩色液晶顯示，帶 | 7寸彩色液晶顯示，帶 |
| 外型 | 長440×寬225×高300mm | 長480×寬225×高410mm | 長600×寬250×高410mm | 長600×寬225×高630mm |
| 重量 | 小于12.5Kg | 小于13Kg | 小于18.5Kg | 小于25Kg |
蓄電池內阻怎么測量廠家采購該儀器是專門針對蓄電池組進行核對性放電實驗、容量、電池組日常、工程驗收以及其它直流電源帶載能力的而設計。采用新的無線通訊技術，通過 PC 機可對蓄電池放電進行實時監測，監控每節電池的放電。
該儀器功耗部分采用新型 PTC 陶瓷電阻作為放電負載，完全避免了紅熱現象，可靠無污染。整機由微處理器控制，液晶顯示、中文菜單。外觀設計新穎,體積小、重量輕、方便。各種放電參數設定完成后，自動完成整個恒流放電。完全實現智能化。使整個放電更。
該儀器系列便攜、智能化的專業設計使放電工作簡捷、，大大了專業人員的勞動強度，也了放電的科學性和智能化。
1.2 功能特點
◆ 采用 PTC 陶瓷電阻，避免了紅熱現象，使整個放電更。
具有無線通訊功能，無線采集盒與放電主機及機監控 PC 機三者之間通過無線進行通訊。簡化接線，靈活方便。
◆無線采集盒可對每節電池進行監測，實現對電池組放電的完整監控。
◆設備安裝、調試、簡便，各采集模塊前后采用隔離技術，性、可靠性程度高。
◆配備的 PC 機監測，可實時監測整個放電，并把監測到的總電壓、放電電流和各單體電池電壓等數據進行分析、并可生成相應的數據報表。直觀反應蓄電池組性能的曲線，圖形、報表等，并可打印、查詢。
◆有 U 接口，可將放電的數據存入 U 盤，并導入 PC 機。PC 數據可對電池放電的進行分析、并可生成相應的數據報表。使數據的轉存件可對電池放電的進行分析、可生成相應的數據報表。使數據的轉存更加方便。
◆采用智能單片機控制、液晶中英文顯示。菜單操作簡單明了。
◆自動保護功能，設定放電時長到、放電容量到；蓄電池組電壓低于設定的保護電壓；負載連線出現異常等，自動停止放電并，同時自動記錄停機。
◆可設定/放電終止條件，包括單體電池電壓、電池組終止電壓、放電電流、放電時間。
◆可通過短時放電（10 分鐘）來預估蓄電池組容量。
◆可記錄測總電流以及電壓的單體電池的電壓變化情況。試/放電每節電池放電情況，主要是電池組總?cè)萘?、總電壓、總電流以及電壓的單體電池的電壓變化情況。
