| 最大加工速度 | 180 |
|---|---|
| 品牌 | 寶時格 |
| 型號 | DK7732TC |
線切割機床主要用途和適用范圍：
蘇州寶時格數控品牌、品質保證、TC系列伺服中走絲線切割機床

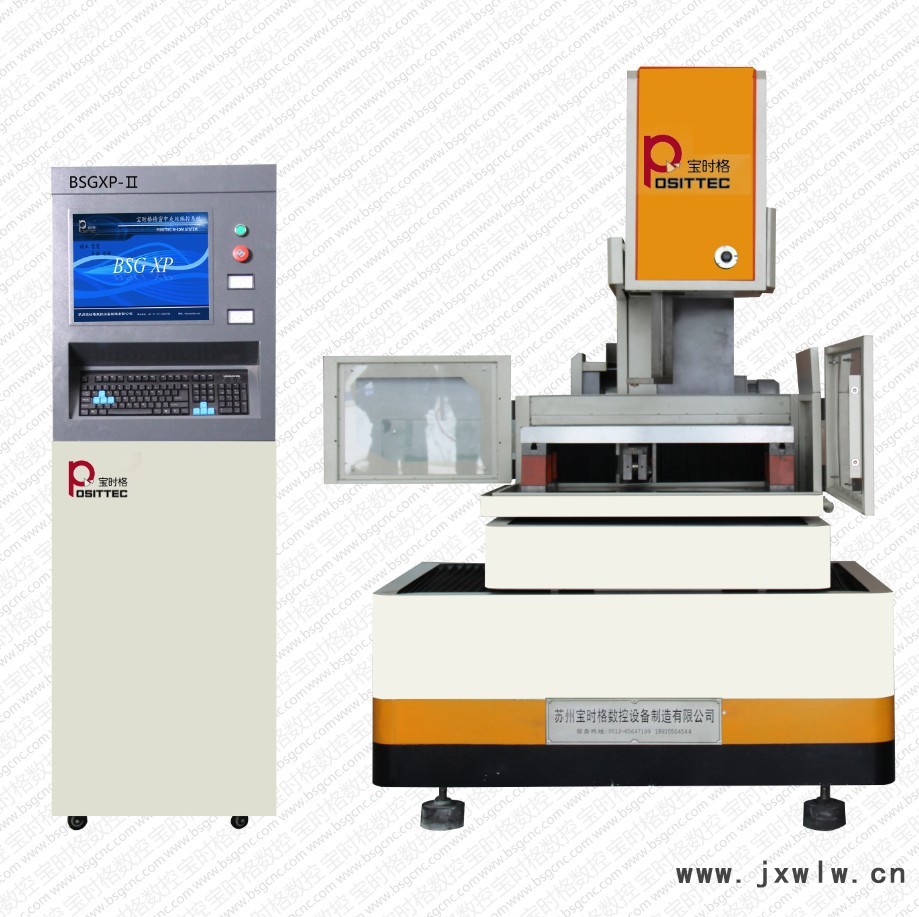

床身正面防水門板打開圖：

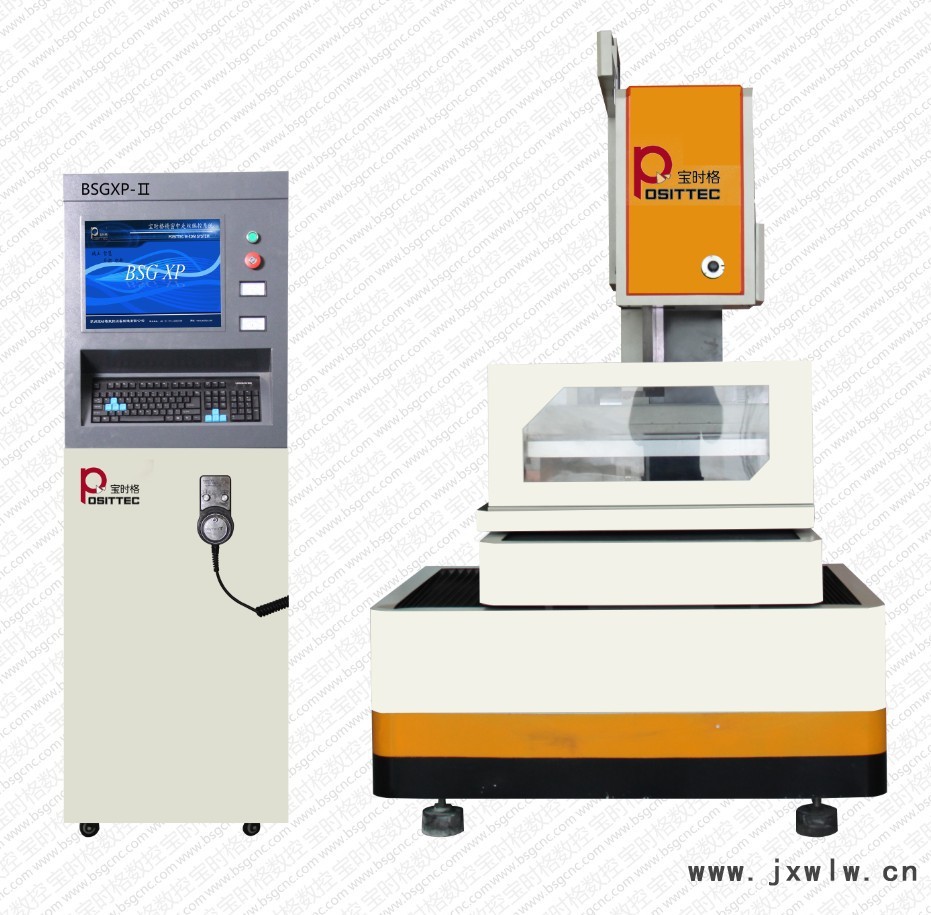

床身正面防水門板關閉圖：
機床結構與性能描述：
高精度——采用臺灣進口高等級直線導軌及滾珠絲杠副 ，配合高強度機座設計。
高效低損——獨有細微修光脈沖電源，效率大幅提高，電極絲損耗明顯降低。
操控便捷——標配 復合工件夾具，適合不同形狀工件多點位安裝加工。
電子手輪——使操作更簡單直接和便捷，移軸精度更高 。
交流伺服電機 ——使系統與機械**結合，加工精度更高。
交流伺服中走絲采用細密的樹脂砂鑄件，箱體結構床身及全支撐結 構工作臺，具有足夠的剛性和強度，經久不變形，使主機的表態及動態機械性能處于**狀態。
床身采用T型全支撐結構 ，X、Y軸托板永遠在床身范圍內移動，確保機床的動態精度與靜態精度恒定一致**F型線架集成式恒 緊絲裝置，上下線架共集成8只導輪，確保加工中運絲平穩鉬絲張力恒定。機床X、Y軸和運絲部位全部采 用臺灣上銀導軌，確保機床精度得到長時間保持。
機床操作面和機 床整體結構說明圖：

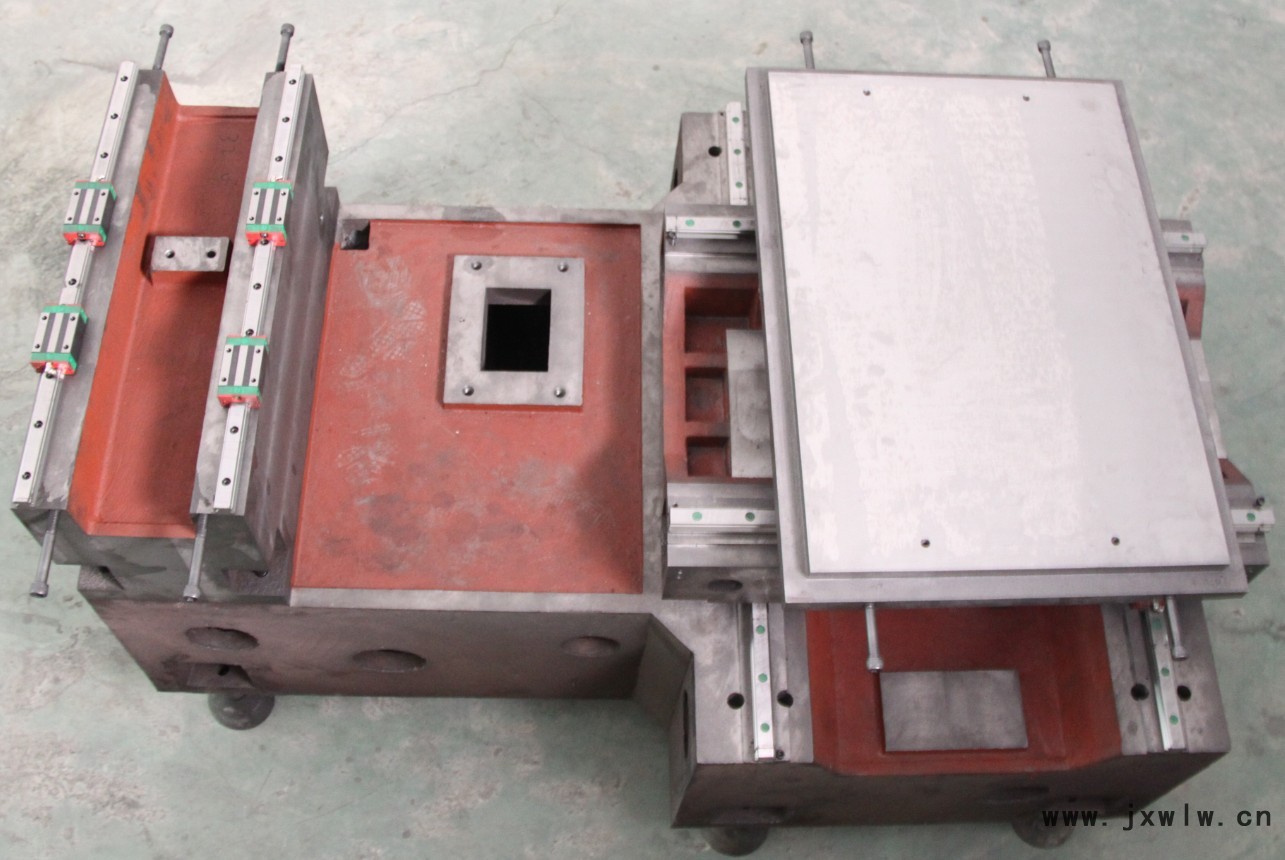

機 床鑄件及托板結構：

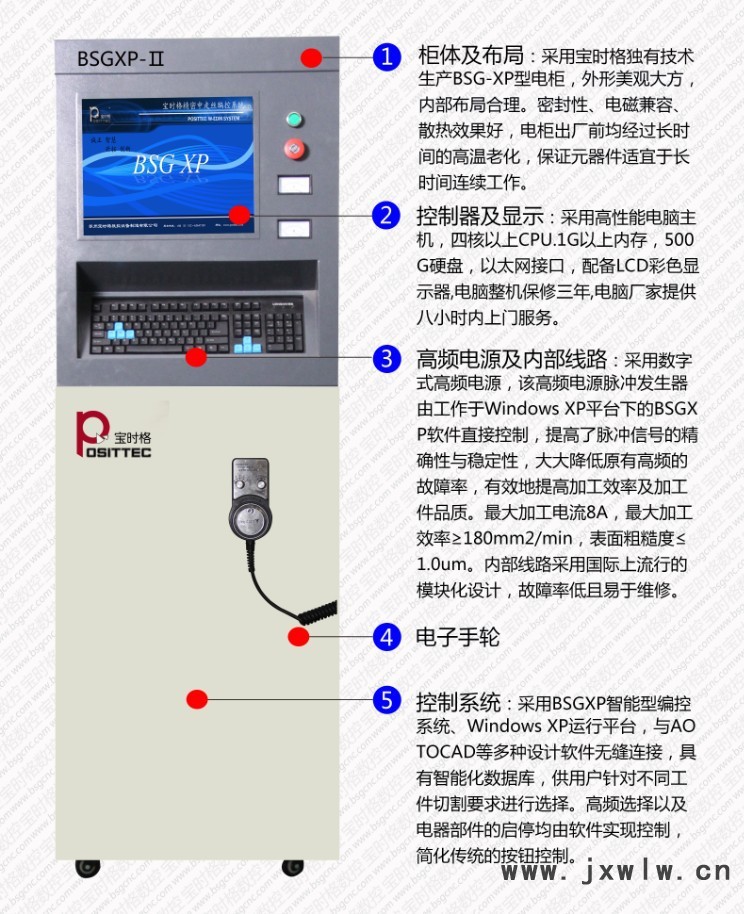

電控柜及電控柜操作面板說明圖：
以上圖片全部為現場實拍后加防盜水印背景圖片，和實物完全一樣。蘇州寶時格數控設備制造有限公司對所生產的全部機床產品都申請了相應的外觀和結構**，盜用圖片或者仿寶時格線切割機床結構 者請自重！！

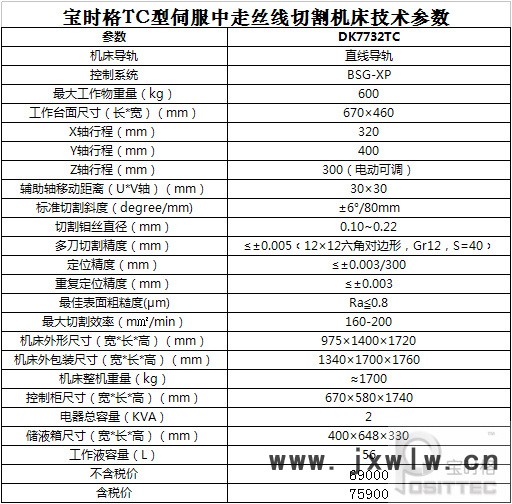

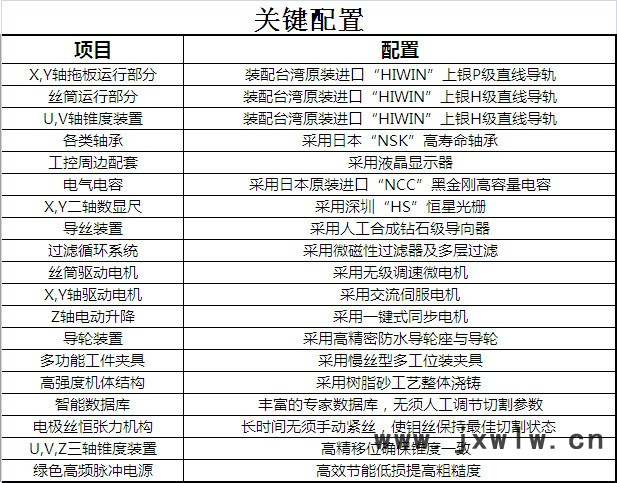

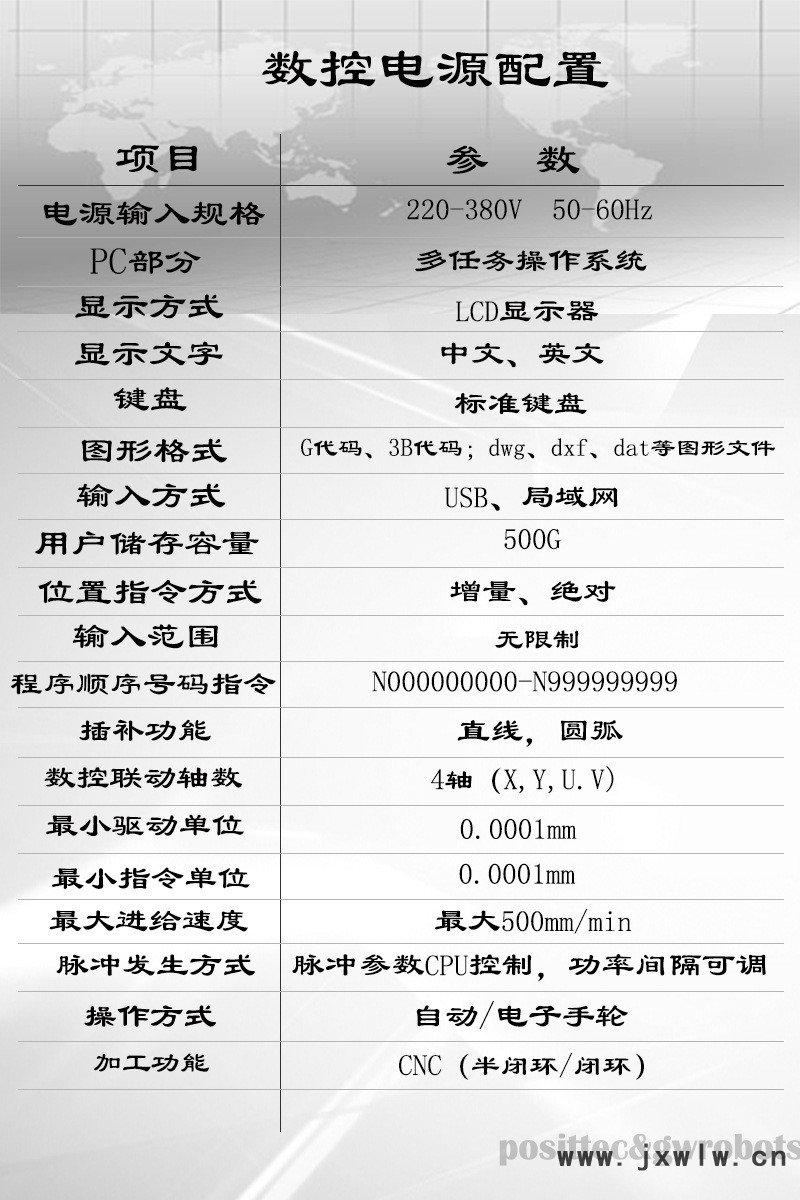

機床主要參數、配置和裝箱單：
附一 ：步近與伺服的區別
步進系統中走絲和交流伺服中走絲的主要區別
控制精度不同
步進系統中走絲電機是采用五相十拍步進電機 ，步距角一般為0.36°。所以數控系統發出的脈沖（0.001mm）需要通過減速齒輪箱來完成，因此同 時會產生齒輪傳動誤差。
交流伺服 中走絲電機的控制精度由電機軸后端的旋轉編碼器保證。寶時格TFTC WEDM等3個系列的伺服中走絲線 切割機床全部采用進口全數字式交流伺 服電機。對于驅動器內部采用17 位編碼器的電機而言，驅動器 每接收217=131072個脈沖電機轉一圈，即其脈沖當量為 360°/131072=9.89秒。是步進電機的脈沖當量的1/655。所以直接連接絲桿即可，無組合齒輪，也**無間隙誤差。
低頻特性不同
步進系統中走絲電機在低速時易出現低頻振動現象。這種由步進電機的工作原理所決定的低頻 振動現象對于機器的正常運轉非常不利。當步進電機工作在低速時，采用阻尼技術來克服低頻振動現象 。
交流伺服中走絲電機運轉非常平穩，即使在低速時也不會出現振動現象。交流伺服系統具有共振抑制功能，可涵蓋機械的剛性不足， 并且系統內部具有頻率解析機能（FFT），可檢測出機械的共振點，便于系統調整。
矩頻特性 不同
步進型中走絲電 機的輸出力矩隨轉速升高而下降，且在較高轉速時會急劇下降，所以其**高工作轉速一般在300～ 600RPM。交流伺服中走絲電機為恒力矩輸出，即在其額定轉速（一般為2000RPM或3000RPM）以內，都能輸出額定轉矩，在額定轉速以上為恒功率輸出。
過載能力不同
步進系統中走絲電機不具有過載能力。交流伺服中走絲電機具有較強的過載能力。寶時格伺服中走絲采用進口交流伺服系統，它具有速度過載和轉矩過載能力。其**大轉矩為額定轉矩的三倍，可用于克服慣性負載在啟動瞬間的慣性力矩。步進電機中走絲沒有這種過載能力。
運 行性能不同
步進電機系 統中走絲的控制為開環控制，啟動頻率過高或負載過大易出現丟步或堵轉的現象，停止時轉速過高易出現過沖的現象。交流伺服中走絲驅動系統為閉環控制，驅動器可直接對電機編碼器反饋信號進行采樣，內部構成位置環和速度環，不會出現步進電機的丟步或過沖的現象，控制性能更為可靠。
速度響應性能不同
步進電機系統中走絲從靜止加速到工作轉速(一般為每分鐘幾百轉)需要200～400毫秒。 交流伺服系統中走絲的加速性能較好 ，以400W交流伺服電機為例，從靜止加速到其額定轉速3000RPM僅需幾毫秒，可用于要求快速啟停的控制 場合。
附二：教你識別“偽蘇州 ”機
教你如何分辨（偽蘇州機）與**蘇州線切割機床
系列一機械結構
作為中國電火花線切割機床的研 發與制造基地，一直以來蘇州生產的線切割機床都以其高品質 與高穩定性著稱**近幾年，蘇州（包括 蘇州的昆山、吳江等城市）冒出數十家只有幾個人甚至只有一 二個人的所謂線切割機床公司，他們在蘇 州注冊公司，做網站，然后在網絡上狂轟亂炸廣告**消費者 ，他們沒有任何機械設備且從來都不生產 線切割機床，而是買來泰州機或者寧波機，然后裝個電柜或者 干脆電柜也從外面買回來，然后貼上蘇州 的牌子銷售。這些用泰州機身或者寧波機身貼蘇州公司名字的 “偽蘇州機”嚴重損害了** 蘇州線切割機床的品牌形象與公司聲譽。我們以市場上銷售**的DK7732快走絲線切割機床為例，一般 ，買一臺泰州產或者寧波產的光機價格在14000元以內，買一 個電柜不超過3000元，“偽蘇州機 ”（也**是他們拿來的泰州機或者寧波機）的整機總成本 不超過17000元，如果是泰州或者寧波的 機床廠家直接賣給消費者，一般會賣21000到24000左右，而這 樣的機床一旦運到蘇州貼上蘇州XX公司的 牌子變成“偽蘇州機”，其售價立刻飆升到32000 以上。沒有分辨能力特別是直接在網上購物 的消費者，云里霧里之間只要出手買下這樣的“偽蘇 州機”，**變成了冤大頭。而“偽 蘇州機”公司，則在沒有任何生產實體，在所謂的 “輕資產運作”的生意模式下，又暴 利了一把。這些“偽蘇州機”是不是**不能 用呢，不是，他們和泰州機寧波機一樣，能用。 它們只不過為了節約成本，非常一致的使用了極不穩定 的床身結構，使用了更輕薄的機身，更低標號的 鑄件，更低標準的絲桿和軸承，是低端線切割，其機床 壽命、穩定性和加工精度都無法和真正的蘇州線 切割機床相比。快走絲如此，中走絲更甚。消費者要認 真分辨，不要被“偽蘇州機”的雷人 廣告和**宣傳所轟倒而做了怨大頭。如果有時間，在 買機床前**到你要買機床的廠家去看看，看 看是不是有生產設備，有生產實體，制造條件是不是具 備。如果這些你都沒有看到，不管一時之間試機 效果如何，也不管賣機床者如何巧舌如簧的吹噓，你都 不應該盲目下單購買，因為線切割設備是需要長 時間穩定運行的，這樣的“偽蘇州機”撈一 把走人后，你買來的設備很可能變成你的負擔甚 至是廢鐵一堆。只有到廠家去看看機床鑄件，看看沒有 安裝裝飾鈑金前的裸機結構，真正試割過，你才 能買到真正高品質而又高性價比的蘇州線切割機床。
蘇州 線切割機床和“偽蘇州機”的諸多區別：

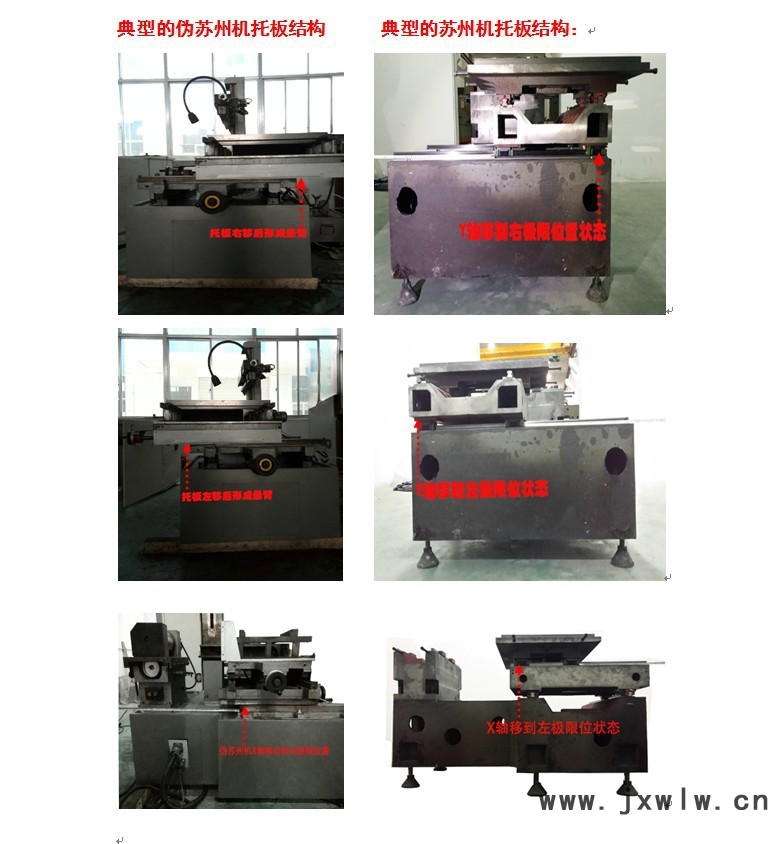

線切割機床由床身、XY軸托板、線架、運絲座等四個 主要的部分組成。首先我們來看看典型的蘇州線切割機床和典型的泰州寧 波產線切割機床（偽蘇州機）在 機械結構上有哪些不同：

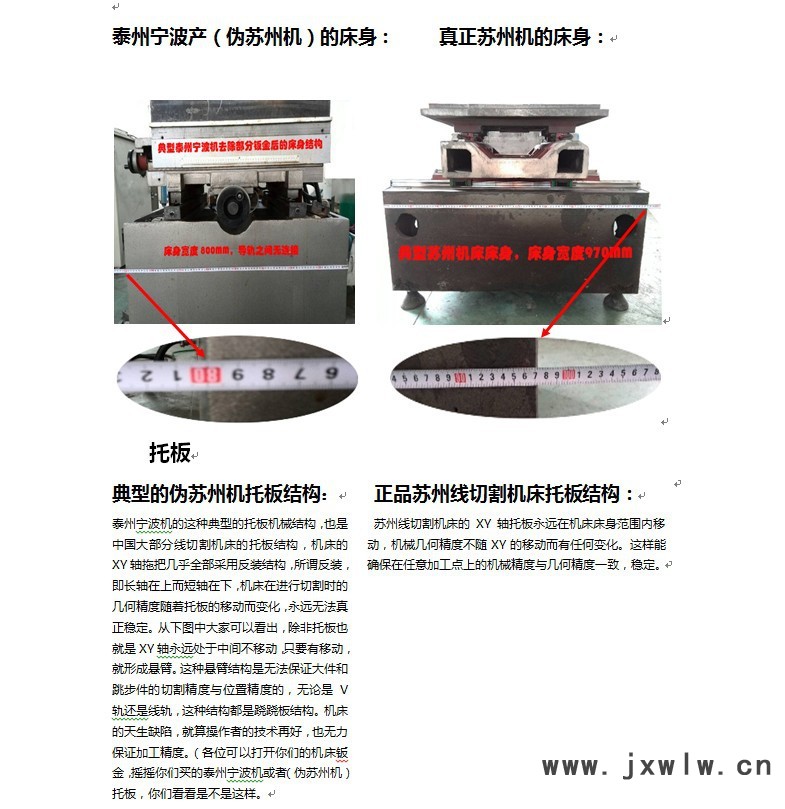

床身：
蘇州線切割機床的床身采用HT250鑄件，使用樹脂砂工 藝且多次退火，鑄 件表面平整，無鑄造缺陷。為了機床的恒久穩定，蘇州線切割機床床身重量較大，床 身較厚，扎實。床 身寬度也遠大于泰州機和寧波機。
同樣是DK7732型的線切割機床：
