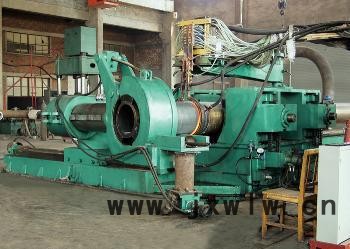

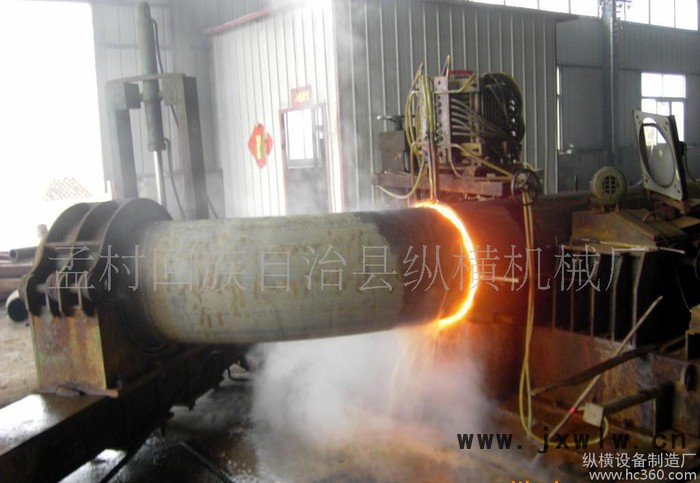

| 種類 | 中頻彎管機 |
|---|---|
| 別名 | 彎管機 |
| 用途 | 是管材彎曲 |
| 電動機功率 | 標準（kw） |
| 外形尺寸 | 4100*2100*1300（mm） |
| 重量 | 3（t） |
| 產品單價 | 4500.00 |
| 品牌 | 縱橫液壓設備 |
| 型號 | YGK-II型 |
| 加工定制 | 是 |
彎管機的技術參數：
彎制**大管徑 mm | 油缸內徑 mm | 缸桿直徑 mm | 行程 m | **大推力 噸 | 使用推力 噸 | 中頻功率 kw |
159 | 125 | 90 | 3 | 40 | 35 | 100 |
273 | 140 | 100 | 4 | 50 | 43 | 160 |
426 | 160 | 120 | 5 | 66 | 56 | 250 |
529 | 180 | 140 | 6 | 83 | 71 | 300 |
630 | 220 | 185 | 6.5 | 125 | 107 | 350 |
720 | 250 | 185 | 6.5 | 161 | 138 | 400 |
820 | 280 | 210 | 6.5 | 203 | 174 | 400 |
1020 | 300 | 210 | 6.5 | 233 | 199 | 500 |
1220 | 320 | 230 | 6.5 | 265 | 227 | 600 |
1420 | 300 | 210 | 6.5 | 466 | 399 | 700 |
1620 | 320 | 230 | 6.5 | 530 | 454 | 800 |
彎管機的主要組成部分與功能：
1）動力系統
動力系統由電機和減速機組成，有兩種工作狀態：快進（退）和工進，分別由交流電機和變頻電機驅動。
變頻電機：提供彎管機工進的動力。
交流電機：制動器和電磁離合器與交流電機聯動控制。
減速機：用于低轉速大扭矩的傳動設備。
2）傳動機構
包括齒輪組、鏈條、導軌等。
2、尾座
尾座包括車體、卡頭、馬達、絲杠機構、支撐輪機構，如圖3.4所示。尾座在鏈條帶動下進行前后運動。馬達驅動卡頭抱緊管端。
