| 種類 | 中頻彎管機 |
|---|---|
| 別名 | 彎管機 |
| 用途 | 是管材彎曲 |
| 電動機功率 | 標準（kw） |
| 外形尺寸 | 5200*2300*1600（mm） |
| 重量 | 3（t） |
| 產品單價 | 45000.00 |
| 品牌 | 縱橫液壓設備 |
| 型號 | 377 |
| 加工定制 | 是 |

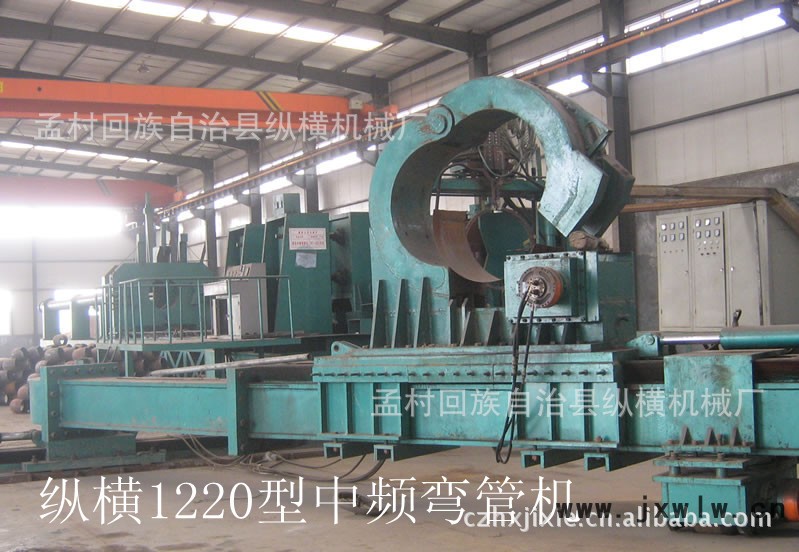

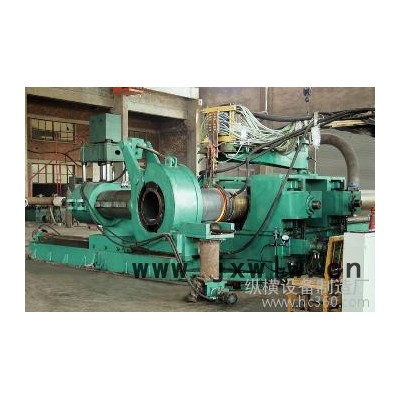

中頻彎管機是我縱橫機械廠的龍頭產品，主要用于生產各種大半徑的彎管與推制小半徑的彎頭。該設備設計合理，運行可靠，操作方便，具有良好的工作性能。
中頻彎管機設備與工作原理：

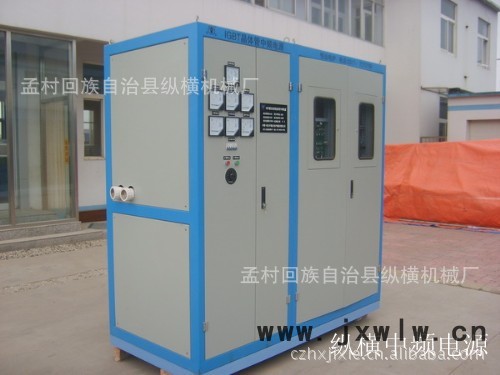

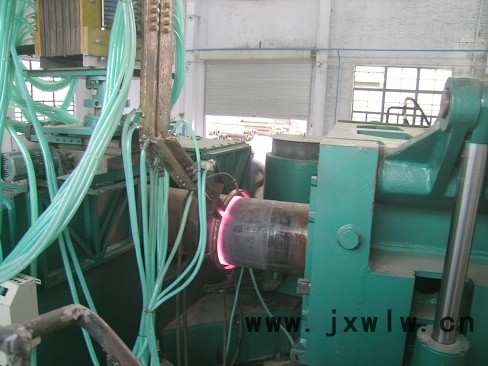

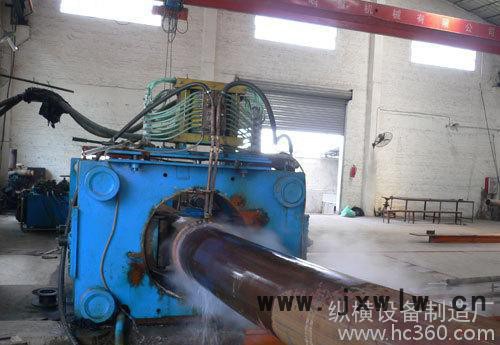

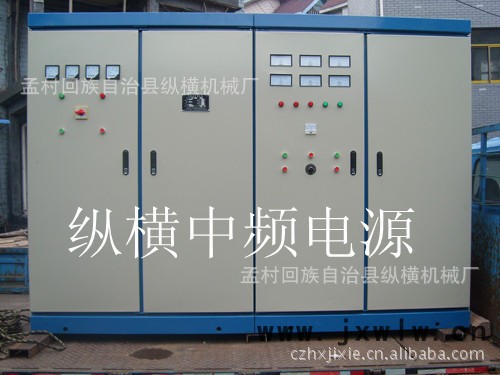

中頻感應加熱彎管機,其工作原理是利用中頻電源對鋼管進行加熱，同時將鋼管勻速推進，使加熱部分的鋼管沿預設的軌道行走從而形成具有一定曲率半徑和角度的彎管。先將鋼管安裝**位，通過搖臂回轉裝置上的絲杠絲母傳動裝置調整好彎曲半徑，采用中頻感應加熱圈對鋼管加熱到一定溫度后進行彎曲，彎曲時以液壓為動力，由小車將鋼管向前推進，沿調整好的彎曲半徑在加熱處發生變形而彎曲，鋼管變形后對其噴水冷卻，從而獲得所需的彎管管件。
1）動力系統
動力系統由電機和減速機組成，有兩種工作狀態：快進（退）和工進，分別由交流電機和變頻電機驅動。
變頻電機：提供彎管機工進的動力。
交流電機：制動器和電磁離合器與交流電機聯動控制。

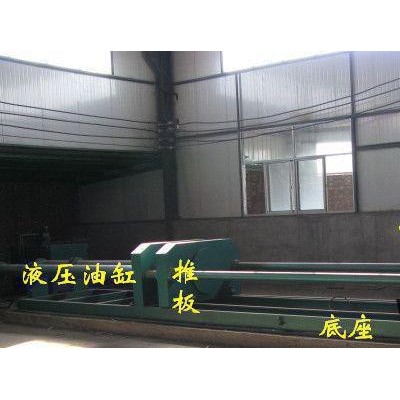

2）傳動機構
包括齒輪組、鏈條、導軌等。
中頻彎管機是如何工作的：
推制大半徑的彎管（2.5D以上）的方法是：同直徑的管材利用**加緊鋼管經過感應圈的加熱，隨著搖臂的旋轉，彎出同直徑的彎管，無需芯棒與芯頭，不擴徑。
推制小半徑的彎頭（3D以下）的方法是：小直徑的管材通過芯棒與牛角芯頭經過中頻感應圈的加熱，擴成大直徑的彎頭。
