| 類型 | 龍門式 |
| 電流 | 交流 |
| 控制方式 | 數控 |
| 驅動形式 | 自動 |
| 用途 | 其它 |
| 頻段 | 高頻 |
| 品牌 | 上海兆展 |
| 型號 | CNCUT-2540G-ST |
![]()
![]()

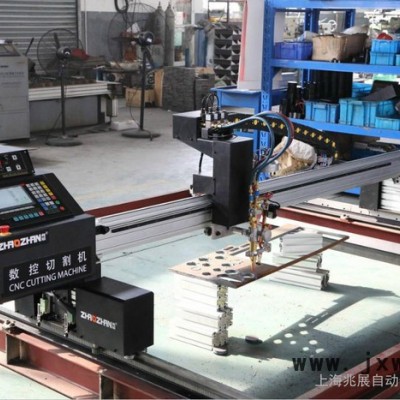

兆展小龍門數控火焰等離子切割機與大型龍門切割機一樣，可以切割山直線和圓弧構成的任意平面形狀零件，圖形動靜態顯示，直觀易學，可直接在機器上編程，也可在電腦上繪制或利用現成的 CAD 文件通過隨機附贈的軟件直接轉換為 G 代碼程序文件，通過 U 盤傳輸?shù)綑C器里，實現切割。 兆展小龍門是一種高效率、高精度、低勞動強度的數控切割設備，廣泛適用于各種機械制造業中金屬板材的下料切割工序，可以對碳鋼、不銹鋼、鋁及其他有色金屬板材進行切割。 兆展小龍門采用龍門式結構，切割方式為火焰或空氣等離子，具有自動化程度高、操作維護方便、可靠性好等特點，該機結構合理緊湊，精巧，價格合理，特別適合中小企業的板材切割下料。 ●橫梁采用雙層特制鋁合金型材結構，鋁合金型材經過去應力處理和表面氧化處理，保證剛性高，強度大耐腐蝕，保證運行精度。 ●割炬升降體連接的線纜拖掛，采用拖鏈?zhǔn)剑员ＷC氣管、電線等得以良好的保護； ●橫梁升降體的橫向移動采用一主多從的移動方式**可以安裝2個升降體，即2個割炬，每個升降體均帶有割炬及割炬的升降機構； ●縱向采用雙邊驅動方式； ●縱向配置裝配有高精度齒條的專用 T 型軌道，器運行的平穩及**。其工作端面采用磨削工藝，保證了機器運行的平穩及**。
基本配置
![]()
| 型號規格 | ZX-2560 |
| 輸入電源 | AC 220V ± 10 ％／ 50 ／ 60Hz ／ 0 ． 5 — 1KW |
| 切割方式 | 默認配置氧氣／丙烷或**；機用等離子切割機 |
| 軌道間距 mm | 3000 |
| 軌道長度 mm | 6000 |
| 有效切割范圍 mm | 2500×6000 |
| 割炬升降高度 mm | ≥90 |
| 割炬及數量 | 火焰 1 套；等離子 1 套 |
| **多數控割炬數量 | 2 |
| 切割厚度 mm | 5-120( 氧氣 + 丙烷或** ) ；等離子切割機電源功率而定 |
| 空行程速度 | 0 —3500mm ／ min |
| 切割速度 | 20 — 2000mm ／ min |
| 驅動 | 機架驅動：雙邊驅動 |
| 數控系統 | 上海交大F2100B |
| 氣體減壓閥板 | 1 |
| 其他配置 | 升降管線拖鏈，工具箱 1 套 供氣閥組、帶回火防止器的 180 割炬總成，丙烷割嘴 1 、 2 、 3 號 |
| 等離子弧壓調高 | 帶初始定位和防碰撞 |
| 火焰電容自動調高 | 全自動智能軌跡跟蹤調節 |
| 套料軟件 | 澳大利亞FASTCAM 標準版軟件 |
| 導軌基礎、切割料架 | 廠家提供圖紙，客戶制作 |
* 本產品在用戶無特殊要求時，標配丙烷割嘴 上海兆展自動化設備有限公司 聯系方式： 電話：021-57562331 15900462239 傳真：021-57560482 網址： //www.cnzhaozhan.com
