| 品牌 | 兆展 |
|---|---|
| 型號 | ZZ-1030 |
上海兆展便攜式管子/金屬板材兩用切割機 一機多用型

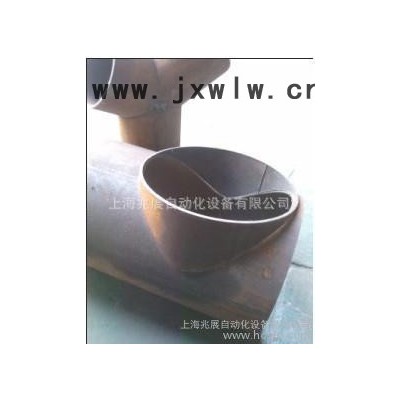

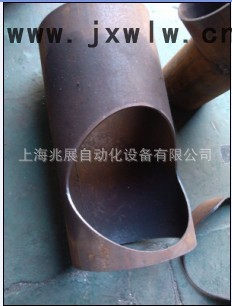

實際切割效果圖
管套料軟件：
1、軟件操作簡單、界面直觀、智能化程度高

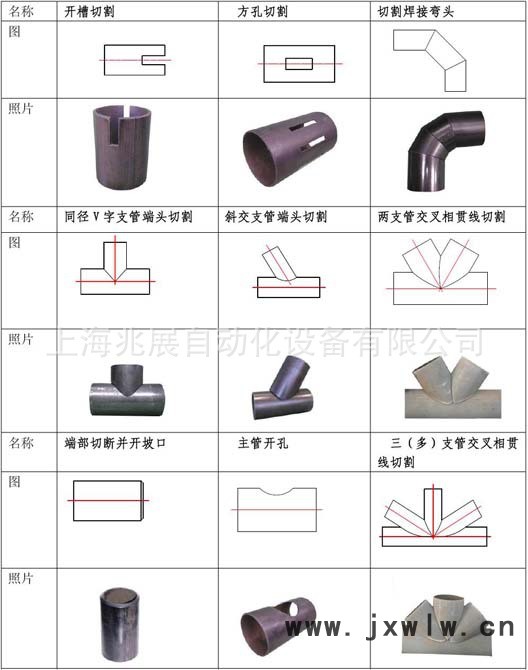

2、能進行管子切斷、開孔、開槽、生支管、相貫等操作，并可隨時擴展新功能
3、能進行管子批量套料，并能生成各種格式的數控代碼
4、軸的方向、角度、輸出的代碼格式等相關功能可以通過軟件內的設置文件來進行定義
5、完全的自主產權，程序更新快捷、方便，支持多語言。

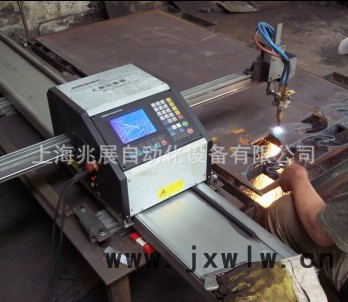

金屬板材切割機：
含自動套料共邊功能

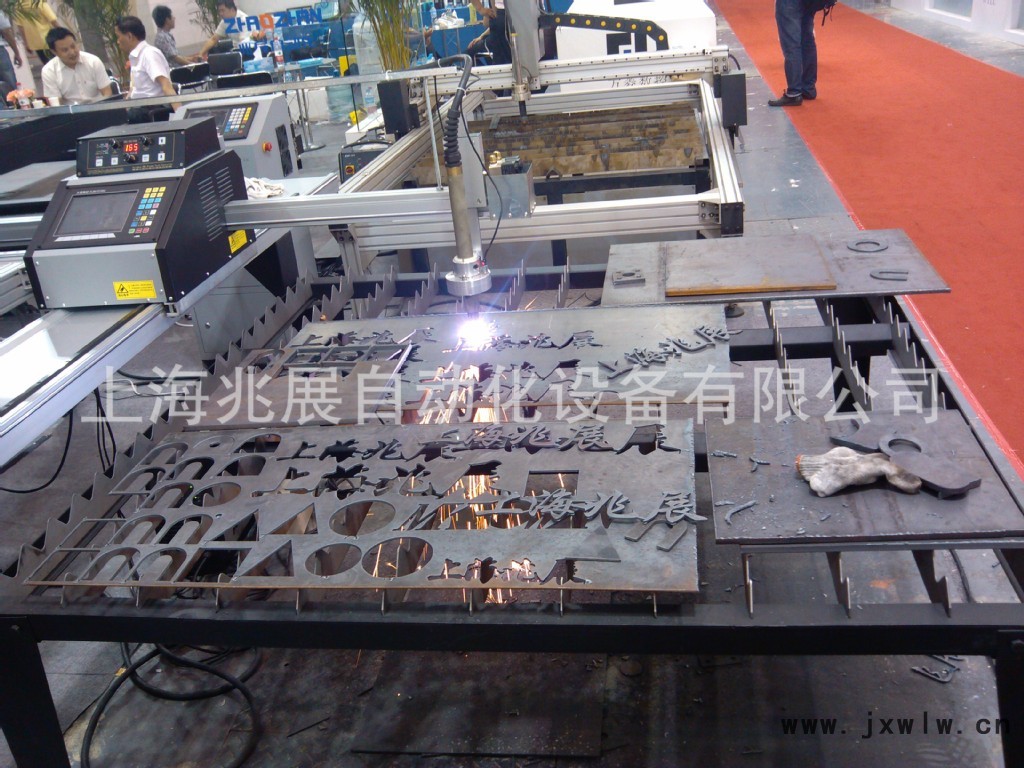

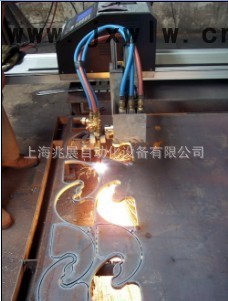

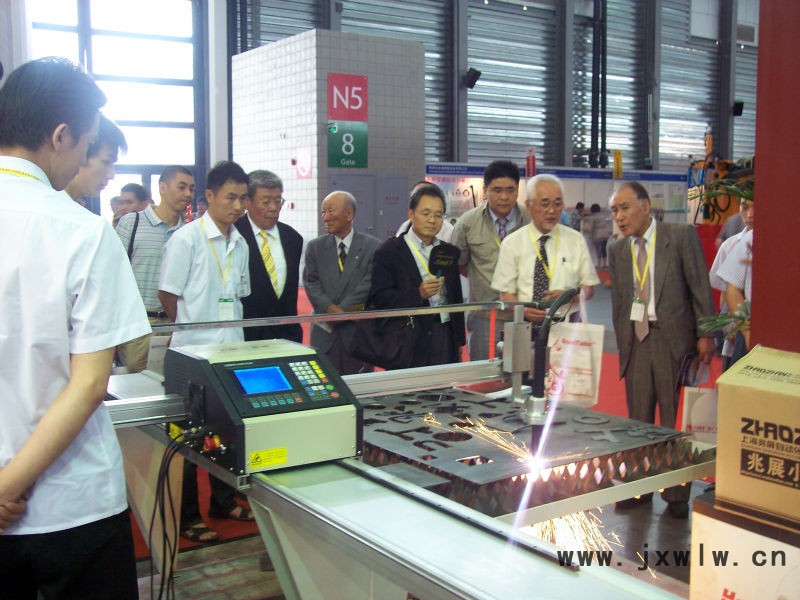

實際切割現場：

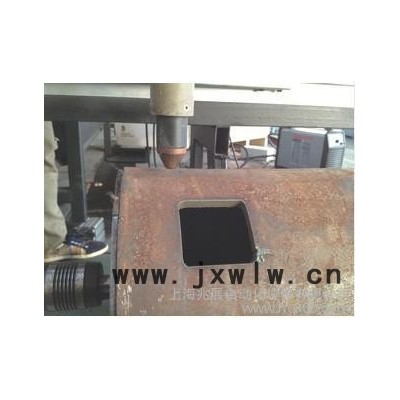

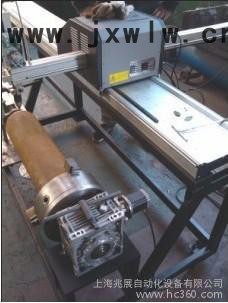

數控管子切割機
設備用途說明：
1、主要用于各種管道系統的相貫線和端部的熱切割。
2、適用工件材料：低碳鋼 (銅鎳管 不銹鋼管需用等離子切割)
3、 也可以切割普通鋼板（數控火焰/等離子切割機），完全的實現火焰、等離子鋼板切割，管子切割機，一機多用
運動軸數：
| 運動軸 | 切割機聯動軸 |
| X軸： | 管件旋轉軸 |
| Y軸： | 割炬沿管件軸向水平移動軸 |
| Z軸 | 割炬升降軸 |
切割機鋼管傳動形式及切割方式：
1、切割機鋼管傳動形式：卡盤式結構。
2、切割方式：等離子切割/火焰切割。
3、 調高方式：電動調高。
主要精度要求：
能滿足被切割鋼管符合國家標準，能達到工件長度尺寸定位精度為0.2mm/2000mm；母線定位精度為≤±0.5mm; 各類相貫線相配管接頭裝配間隙誤差≤±0.5 mm。
7.1工件旋轉驅動
驅動系統 精密齒輪箱、齒輪副傳動
轉速 0.1-25r/min
復位精度 ±0.3mm
7.2割炬小車沿工件軸向移動
驅動系統 國產精密齒輪箱,
齒輪、齒條傳動
割炬小車有效行程 與L1相同
復位精度 ±0.2mm
金屬板切割：
技 術 參 數
| 型號規格 | ZZ-1525G |
| 輸入電源 | 220±10%V AC 50HZ/60HZ 220W |
| 切割方式 | 數控火焰/等離子兩用 |
| 有效切割范圍 (X×Y)(mm) | 1500×2500 |
| 導軌長×寬×厚 | 3000×273×60
|
| 切割速度（mm/min） | 0-3000(最大4000) |
| 等離子切割厚度 （mm） | 0—16mm |
| 火焰切割厚度 | 5-100 |
| 運行精度(mm/m) | ±0.2 |
| 調高形式 | 電動調高 |
| 適用燃氣類型 | 氧氣+乙炔 / 氧氣+丙烷 |
| 燃氣壓力（Mpa） | 最大0.08 |
| 氧氣壓力 （Mpa） | 最大0.7 |
| 等離子切割選配 | 等離子電源 CUT-100(選配） |
| 本產品在用戶無特殊要求時，標配乙炔割嘴 | |
