| 品牌 | WONBOR |
|---|---|
| 型號 | WB022 |
后視鏡行車記錄儀

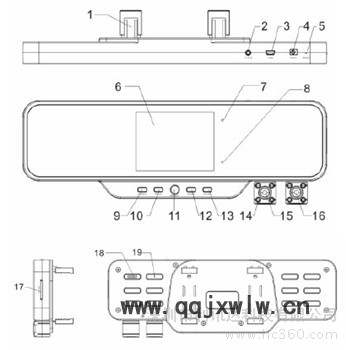

結構圖：
1 固定支架 2 TV OUT 輸出 3 USB 接口 4 DC5 輸入 5 復位孔 6 顯示屏 7 電源指示燈 8 工作指示燈 9展覽UP/REC 鍵 10 MENU 鍵 11 ON/OFF 鍵 12 MODE 健 13 DOWN 鍵 14 補光燈 15 左鏡頭 16 右鏡頭 17TF 卡槽 18 喇叭 19 咪頭
功能操作：
1.開機：有兩種開機方法，關機狀態下短按 ON/OFF 鍵，DVR 自動進入錄像模式并開始
錄像，此時綠燈閃爍；或者在關機狀態下連接車充,機器開機直接進入錄像模式,綠燈閃
爍；拔掉車充后機器保存錄像文件后自動關機。
機器未插 TF 卡，開機后液晶屏幕顯示“卡錯誤”。
2.關機：在開機狀態下點按 ON/OFF 鍵，機器關機。
當鋰電池電量不足時，DVR 屏幕顯示電池電量低，然后保存文件并自動關機。
3.錄像：開機直接進入錄像狀態，綠燈閃爍，按 REC 鍵保存文件并停止錄像，綠燈長亮，
機器進入待機狀態；在待機狀態下點按 REC 鍵機器進入錄像狀態，綠燈閃爍。
4.拍照：在待機狀態下，短按 MODE 鍵機器進入拍照模式，按 REC 鍵可以進行拍照，同
時可聽到喇叭提示音。
5. 回放和刪除：在待機模式下，短按 MODE 鍵兩次后機器進入回放模式，按 UP 或 DOWN 選擇所需預覽
的文件， REC 鍵進行播放或停止等操作；按如果你想刪除文件， MENU 鍵進入刪除菜單，按
按 UP 鍵或 DOWN 鍵選擇“執行”或“放棄”，按 REC 鍵確認后退出刪除菜單，返回回放
模式。
6.紅外燈的開啟：攝像頭自動檢測外界光線的強度，若檢測到比較暗的環境，機器自動啟動紅外燈，便于
DVR 記錄黑暗環境下的影像
光線正常的環境下，紅外燈自動關閉，以節省電力
光線的檢測是取左右攝像頭的平均光線值。
7. 攝像頭的切換：在待機或者錄像模式下，點按 UP 鍵可以切換工作攝像頭，出廠設置為左右雙置攝像頭
工作模式，點按 UP 鍵時切換到左側攝像頭單獨工作模式，再次點按切換到右側攝像頭單獨
工作模式，再次點按切換到雙攝像頭同時工作模式。
按以下順序循環：雙攝像頭——左側攝像頭——右側攝像頭——雙攝像頭
錄像狀態下切換攝像頭時會保存上個一個的錄像文件。
8. 屏的旋轉：在待機模式下，點按 DOWN 鍵可旋轉屏的上下顯示方向，以便于旋轉屏?xí)r在不同的方
向可以觀察到正立的景物。
菜單功能設置：
在待機模式下，按 MENU 鍵進入設置菜單界面，按 UP 鍵或 DOWN 鍵選擇設置項目后按
REC 鍵確認進入設置功能參數界面，然后按 UP 鍵或 DOWN 鍵選擇其具體參數，最后按 REC
鍵確認，設置完成后按 MENU 鍵可退出設置菜單。
1） 錄像幀率： 10/20/30 幀
2） 循環錄影時間：2 分鐘/5 分鐘
3） 錄音：開或關（當選擇關時，DVR 將不再錄音）
4） 語言：英文/簡體中文/繁體中文/俄文/ 日文/韓文
5） 光頻設定：50HZ/60HZ
6） 時間水印設定：
按 REC/SNAP 進入設置菜單，按 UP 鍵或 DOWN 鍵選擇“關”或者“設定”，按 REC
鍵確認（確認“關”退出時間設置，確認“設定”進入時間設置界面）；在時間設置界
面下，按 UP 鍵或 DOWN 鍵更改日期和時間參數，按 REC 鍵確認后進入下一個參數設
置，當全部設置完成后，按 REC 鍵退出。
7） AV 輸出功能:
該機器具有 AV 輸出功能，插上顯示器，具有 CAMER 功能。
開機后，插上 AV 線，連接本機和 MONITOR，本機屏關掉，MONITOR 顯
示器上顯示當前攝象頭采集到的圖象，此時可以拍照，錄象，預覽等操作。

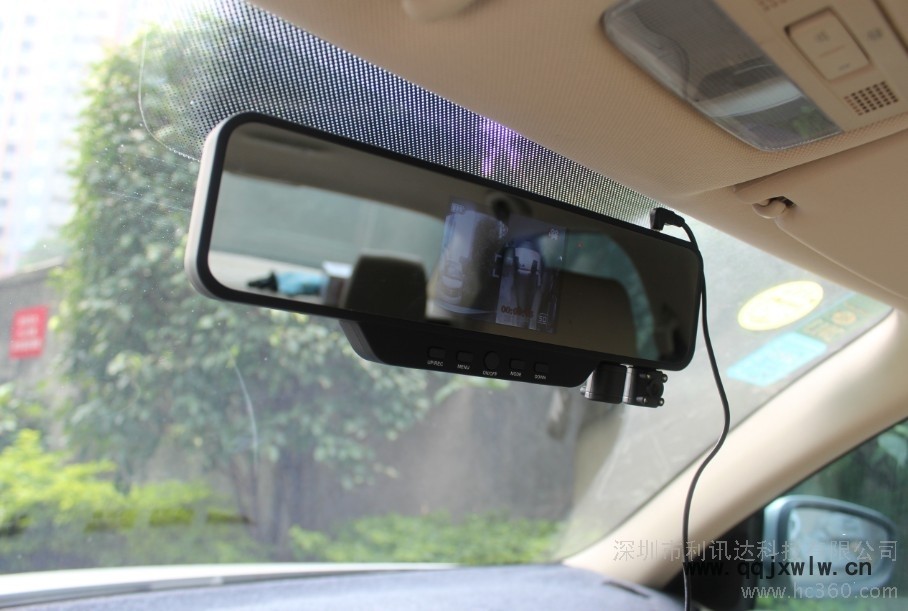

安裝圖片：
參數說明：
液晶屏尺寸 | 3.5 寸 TFT 屏 |
鏡頭 | 90 度高清晰廣角鏡頭 |
錄像分辨率 | 1280*480 |
照片分辨率 | 2560*1920 |
視頻格式 | AVI |
照片格式 | JPG |
存儲卡格式 | TF 存儲卡（512M-32G）,推薦使用高速卡 |
錄音途徑 | 咪頭 |
外響 | 揚聲器 |
語言選項 | 英語、中午簡體、中午繁體，俄文，日文，韓文 |
電流頻率 | 50HZ/60HZ |
USB 接口 | USB2.0 |
車充電源接口輸入 | 5V 1000MA |
電池 | 內置聚合物鋰電池 |
錄像幀率 | 10/20/30 幀 |
錄像時間 | 2 分、5 分 |
循環覆蓋 | 有 |
