| 版本號 | LowPAN協議分析儀 |
|---|---|
| 版本類型 | 標準版 |
| 產品認證 | 國際CB認證 |
| 軟件名稱 | 無線網絡ZigBee/IEEE802.15.4/LowPAN協議分析儀 |
| 上市時間 | 2011年秋 |
| 銷售方式 | 代銷 |
| 執行標準 | 國標 |
| 貿易屬性 | 促銷 |
| 發貨期限 | 7天 |
| 版本語言 | 英文版 |
| 系統平臺要求 | Windows |
| 品牌 | 無線網絡ZigBee/IEEE802.15.4/LowPAN協議分析儀 |
| 加工定制 | 否 |
| 打樣周期 | 6-7天 |
| 軟件大小 | 1000 |
專業的分析儀對于一個產品開發的所有階段和網絡的穩定運行都是至關重要的。研發、質量保證、技術支持部門和系統集成團隊需要不斷地處理日益復雜的標準、功能和產品。為了應對這些挑戰，針對 IEEE 802.15.4和ZigBee網絡， Perytons發布了第一款多點，多通道無線網絡分析儀。這種分析儀結構緊湊、專業、容易使用，是唯一一款允許用戶定制私有協議功能的分析儀。其獨特的功能和靈活的架構，使該分析系統成為無線專專業人員的必備工具。
分析儀的獨特功能：
· 支持IEEE 802.15.4 - 2006, IEEE802.15.4 – 2003, ZigBee and ZigBee-Pro的網絡層和應用層
· 支持多協議IEEE802.15.4 / ZigBee / 6LowPAN / DASH7
· 同時捕獲多通道數據(2.4GHz頻段的16個信道)
· 圖形顯示16個信道的信噪水平
· 數據與時間二維示意圖，網絡拓撲結構動態直觀顯示
· 采用天線分集技術保證極高的信號保真度
· 輕松的在同事、供應商、用戶之間共享捕獲的信息數據
· 基于802.15.4/ZigBee的私有協議的定制
· 強大的信號發生器模塊，提供錯誤注入功能，用戶可以主動發送數據到節點，驗證網絡的安全性
· 為用戶提供強大的監控工具，用戶可以定義統計數據，事件和自動的E-mail報警等功能。
Perytons分析儀的主要窗口功能：
時間視圖窗口：
提供了一個信息在網絡中傳輸與時間相關的獨特視圖，它可以清晰的看到信息傳輸?shù)耐暾^程。 信息縱軸按照設備ID 、網絡（PAN） ID或通道分組。
網絡視圖窗口：
可以顯示整個網絡的拓撲結構和每個節點。在這個窗口中，每個設備按照它已知信息顯示其類型。所有設備及設備之間的連接和路由都可以被清晰的顯示在同一個平面圖上。
數據捕獲：
可以同時捕獲16個信道的數據，提供一份詳細的當前射頻環境圖片。利用天線分集技術，多個天線確保接收信息的高保真度。
可以對所捕獲的數據做更深入的分析。工具箱包括：統計圖表、靈活的數據查找工具、信息比較功能等。
統計圖表
信息比較
分析儀選型指導
· Peryton-S 單通道IEEE802.15.4/ZigBee網絡協議分析儀，可以捕獲2.4GHz頻帶的任一通道數據。
· Peryton-SG 單通道IEEE802.15.4/ZigBee網絡協議分析儀，可以捕獲Sub 1 GHz頻帶的任一通道數據。
· Peryton-D 采用天線分集技術的單通道IEEE802.15.4/ZigBee網絡協議分析儀，將射頻空間由于其他信號干擾所造成的數據丟包率降至最低，數據可靠性更高。
· Peryton-M Peryton-M分析儀是一個全功能、多通道802.15.4/ZigBee網絡協議分析工具。它是市場上僅有的可以同時對2.4GHz的16個通道實施數據捕獲的分析儀。在頻率相關特性分析上，這是一個必不可少的工具，比如主動掃描，多網絡環境，設備認證和其他。 使用Peryton-M分析儀，您可以得到一個靈活完整的關于在射頻環境和網絡信息的圖片。您可以瀏覽網絡拓撲結構和節點數量及類型，通過對信息數據位級的檢驗，很容易的發現錯誤信息。您也可以輕松的與同事、供應商、客戶分享有用的數據。目前有3款標準配置可供選擇：Peryton-M4 （4通道）、 Peryton-M7 （7通道）、 Peryton-M16 （16通道）。

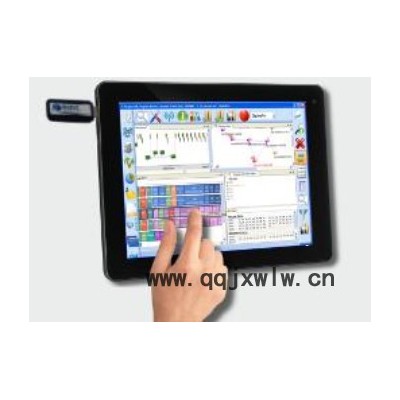

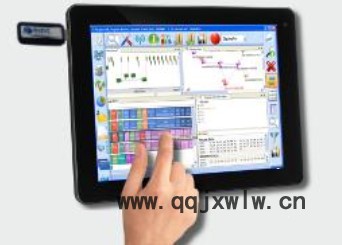

· PeryTAB? Models 集成于平板PC上的便攜式分析儀，具備更強的靈活性，觸摸式的簡易操作，成為工程師的最愛。
· Peryton-V 只進行數據分析的全功能軟件，結合其他型號配合使用，適合研發和技術部門對現場工程師反饋的信息進行分析。
Add-Ons附加功能:
· Peryton-ing
Peryton編譯器可以在本地或遠程對運行網絡的性能或問題進行監控。 Perytons編譯工具，這個附加模塊同時符合802.15.4和ZigBee協議，對其分析器的完整性是一項重要的補充。這個Perytons編譯工具能夠自動監控和審查可用無線網絡的運作情況。在預先設定的某些錯誤情況出現時，它可以自動報警以通知施工工程師們和后援小組。
Perytons編譯工具集成了強大的編程功能，工程師能輕易地定義各種“事件”，并且可以詳細定義“事件”的內容和嚴重程度，以及該“事件”發生后分析器要作出何種反應。例如，可以設定分析器定期向負責人發送電子郵件，而在某“事件”發生后則立即發送特定的電子郵件。這個工具還可以把所監控的相關網絡的行為信息以非常直觀的圖表形式表現出來。這些特性對于調試無線網絡是有非常重大的意義的，不僅可以節省勞動力和勞動時間，還可以節省下后援小組去現場勘察所耗的費用。
· Peryton-TG
Peryton-Traffic Generator是2011年P(guān)erytons公司新推出的功能模塊，從傳統的被動式監聽協議分析轉變?yōu)楝F(xiàn)在的主動式安全性測試，Peryton-TG可在任一款協議分析儀模型上運行。用戶可以使用之前抓取的數據包保存為特殊的格式，再次發送到網絡中。也可以自行編輯數據報文，發送到網絡中，配合協議分析儀的監聽，觀察網絡節點的接收響應情況。模擬各種可能出現的突發性事件，來保證網絡的安全性。
· Peryton-SDK
Peryton-SDK(私有協議開發套件)允許您在已有802.15.4 或ZigBee層上加入自己的協議和應用層。這個軟件開發套件可以在所有的Peryton模型上運行。
通過應用軟件開發工具，您可以添加您的協議層、應用范圍，對于分析儀來說，他們可能是實用的、重要的、有建設意義的，也可能是錯誤的標準。 公司的私有協議或者應用可以運行在802.15.4 或ZigBee層，公司可以有一個獨立的專業工具去分析他們協議層，這可以讓開發工程師，品質工程師，尤其是售后工程師的工作更容易。新添加的層具有分析儀所有的功能，包括GUI和工具包，并且成為總體協議分析環境的一部分。 軟件開發套件生成的代碼可以與其他Perytons分析儀的用戶共享，您的客戶和合作者都可以有一個支持您私有協議的專業工具。 該Perytons開發工具通過分析儀核心庫提供了一個面向Microsoft Visual Studio 的C-SHARP開發環境
