| 產地 | 廣東 |
|---|---|
| 功率 | 4KW |
| 規格 | 790*580*1500mm |
| 類型 | 機械手 |
| 適用行業 | 家電類 |
| 品牌 | 捷瞬 |
| 型號 | JST3-400-80 |

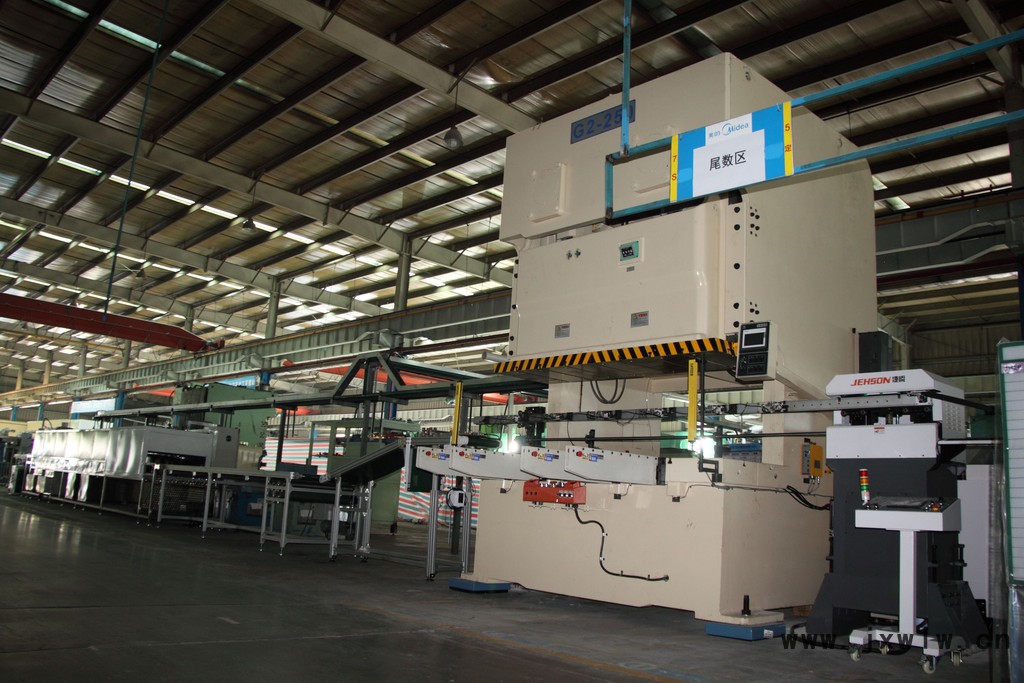

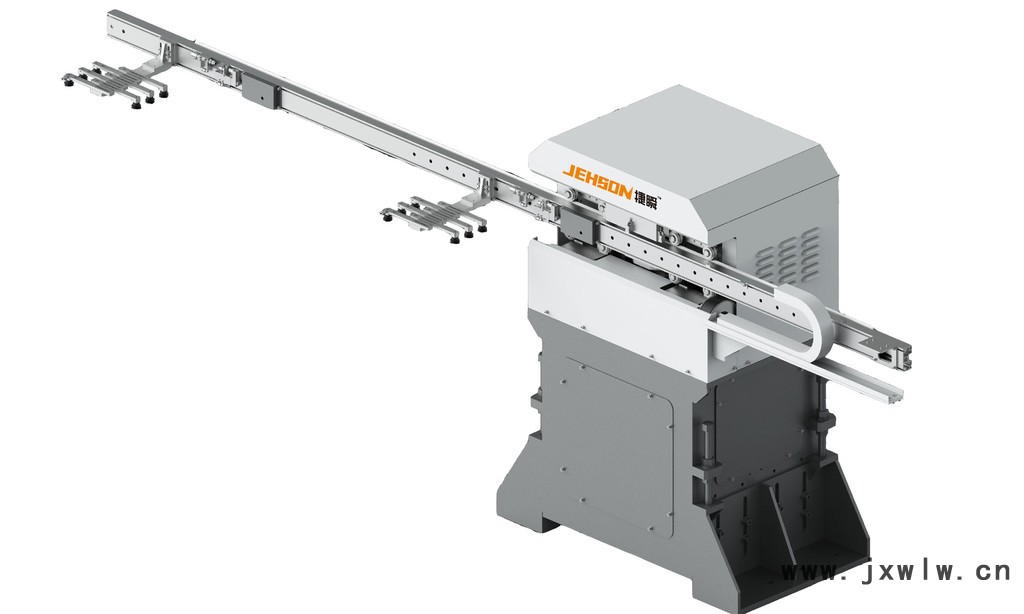

單機多工程機械手多用于沖壓,鈑金,攻牙,專為沖壓界單臺多工位連續模、生產品種單一、量大實現沖壓件作定位精密移送、連續自動化作業所研發生產的自動送料、移載設備。采用高性能、日本三菱伺服馬達驅動，經精密傳動機構及搭配真空吸盤，電磁鐵或氣動夾爪等多元化取料方式，為客戶提供可24H全天候運行，穩定可靠的設備，從而實現縮短生產節拍，提高生產效率之目的，提升客戶在同行業中具有強大的技術保障和競爭優勢。
1、設備采用三菱高性能PLC控制系統，以滿足設備的高效率運轉需求，并在異常狀況發生時（斷電、過載等）能及時進行停機動作，保障安全作業的環境需求。
2、系統采用人機界面操作、參數設定方便、快捷，畫面簡捷、易操作。
3.采用機器人專用控制器和伺服系統，重復定位精 度更高，速度更快，算法jin zhun，運動平順；實現快、jin、zhun的特點高效完成作業,保證產品均一致性。
4.整機采用一線品牌配件，核心配件選用進口高端產品，使工業機器人運行高速穩定,耐磨損,使用壽命長.
5. 系列產品可解決4㎏范圍內任何形狀、任何工藝要求的沖壓件的自動化生產，是專業解決沖壓自動化的新技術成果
6. 通用性強：進料方式與夾具吸附方式均可按客戶要求進行通用性設計，卷料可搭配空氣送料機、NC伺服三合一送料機，片料可搭配雙工位積料架；可采用真空吸盤、電磁鐵或強磁式吸附機構，可依據工件選擇
7. 獨有整機、升降結構創新改進2項實用z技術，技術先進
單機多工程
| 品牌 | 捷瞬機器人 | ||||||
| 型號 | JST3-300-80 | JST3-400-80 | JST3-500-80 | JST3-600-80 | JST3-800-80 | ||
| 參數 | 單位 | 指標 | |||||
| 電源 | V、Hz | 380VAC±10%，50/60 | 380VAC±10%，50/60 | 380VAC±10%，50/60 | 380VAC±10%，50/60 | 380VAC±10%，50/60 | |
| 控制方式 | / | PLC/運動控制器 | PLC/運動控制器 | PLC/運動控制器 | PLC/運動控制器 | PLC/運動控制器 | |
| 伺服系統 | / | AC伺服電機 | AC伺服電機 | AC伺服電機 | AC伺服電機 | AC伺服電機 | |
| 整機功率 | KW | 4 | 4 | 4 | 5.5 | 5.5 | |
| 耗電量 | KW/H | 2 | 2 | 2 | 2.5 | 2.5 | |
| 氣壓 | Mpa | 0.5 | 0.5 | 0.5 | 0.5 |
| |
| 工作環境 | ℃ | －5～40℃ | －5～40℃ | －5～40℃ | －5～40℃ |
| |
| 相對濕度 | / | 45%-95% | 45%-95% | 45%-95% | 45%-95% |
| |
| 行程 | 移送行程 | mm | 300 | 400 | 500 | 600 | 800 |
| 升降行程 | mm | 0～80 | 0～80 | 0～80 | 0～80 | 0～80 | |
| 生產效率 | Pcs/min | 16～21 | 16～20 | 16～18 | 15～18 | 15～16 | |
| 送料精度 | mm | ±0.05 | ±0.05 | ±0.1 | ±0.1 | ±0.1 | |
| 吸取重量 | mm | ≤2 | ≤2 | ≤2 | ≤4 | ≤4 | |
| 機身尺寸（L*W*H） | Kg | 790*580*1500 | 790*580*1500 | 790*580*1500 | 790*580*1500 | 790*580*1500 | |
| 電柜尺寸 | mm | 800*350*1280 | 800*350*1280 | 800*350*1280 | 800*350*1280 | 800*350*1280 | |
| 機械重量 | Kg | 600 | 600 | 800 | 800 | 800 | |
