| 產品別名 | 相貫線切割機 |
|---|---|
| 產品類型 | 切割設備 |
| 材質 | 鋼材 |
| 產地 | 山東德州 |
| 電流 | 交流 |
| 動力形式 | 等離子 |
| 工作形式 | 切割 |
| 加工精度 | 大功率 |
| 控制方式 | 數控 |
| 類型 | 全新 |
| 頻段 | 高頻 |
| 驅動形式 | 電動 |
| 用途 | 切割 |
| 作用對象 | 金屬 |
| 作用原理 | 逆變 |
| 是否二手 | 全新 |
| 焊接原理 | 等離子切割 |
| 品牌 | 凱斯銳 |
| 型號 | KR-XY |
| 保護氣流類型 | 氧氣 |
我們主要生產和銷售數控切割機，數控等離子切割機，激光切割機，管子相貫線切割機，堆焊機，自動化焊接設備，涂裝除塵設備等。我們凱斯銳管子相貫線切割機獨具特點，下面由凱斯銳來為朋友們分享一下。
1、由于兩個卡盤同軸，這使工件在夾緊后左右兩端自動處于同一軸線上，這**解決了裝夾鋼管所造成的誤差。在鋼管旋轉時，由于旋轉卡盤夾住鋼管，對其施加了限制，使鋼管在此處和卡盤的中心軸線重合，因而極大的改善鋼管旋轉時在切割部位的跳動問題。并且割炬主要在旋轉卡盤附近進行切割，從而容易獲得準確的相貫線軌跡。
??2、在旋轉卡盤部分，采用滾輪結構，保證卡盤在夾緊工件的同時，使工件能順暢地進行縱向移動。
??3、在送進卡盤部分采用了浮動夾緊系統，可以補償工件中心軸線的偏差。即使管件有較大不一致性仍能獲得較好的精度。在工件進行高速旋轉時，可互控以有效的避免卡盤所承受的機械應力。因為鋼管在出廠時**允許有一定的偏差，如壁厚偏差和彎曲度偏差。這些在旋轉時均會對卡盤產生相應的機械應力。
??4、采用雙移動系統，即送進卡盤可在床身進行左右移動，同時割炬也可以進行左右移動。送進卡盤的左右移動主要是對鋼管進行送進長度方向上定位，而割炬的左右移動是在進行切割時，與旋轉卡盤的旋轉運動相配合實現相貫線軌跡的切割。此時卡盤只需完成相對簡單的回轉運動，可有效的提高切割精度和速度。如果割炬不進行左右移動，則運動全都由卡盤送進完成，這樣需要不斷對鋼管進行送進和退回運動，以完成相貫軌跡的切割。這時鋼管時而受壓，時而受拉，會對鋼管產生額外的附加力，造成切割軌跡的不準確。?
??5.、機床具有上檢測功能，采用進口的檢測元件和執行元件，保證了檢測的精度，可檢測切割位置處管子的畸形（如：外形圓度誤差等），從而解決了由于鋼管不圓所帶來的誤差。系統根據所測量的數值，通過割炬調整軸自動修正補償割矩的位置，保證切割精度。??
??（1）小直徑鋼管往往其壁厚比較薄，因而剛性不足，會出現明顯下垂彎曲現象。如采用傳統的數控相貫線切割機（結構大多為單卡盤結構）時，會造成鋼管在旋轉過程中在托架上跳動，造成工件定心困難，使割炬無法正常切割。尤其在進行切割焊接坡口面的切割時，會導致過切或欠切現象的出現。
??（2）在數控相貫線切割設備中，其采用的工藝是熱切割工藝（包括等離子切割和氧切割），其切割速度與鋼管壁厚有關，而與鋼管的管徑無關。壁厚的厚度越薄，切割速度要求越高。由公式V=rω （V為線速度 r為管的半徑 ω為角速度）可知，鋼管的半徑越小，壁厚越薄，其要求的角速度越高，也**是管的旋轉速度越高。而現有的管切割設備的旋轉速度都比較低，不能滿足小管徑鋼管的高速切割的需要。?

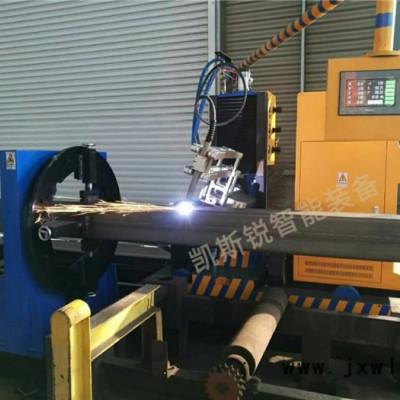

??針對工件的特點, 設備使用自定心卡盤和一個專用的卡盤對工件進行夾緊。一個為送進卡盤，帶動工件進行縱向送進，另一個為旋轉卡盤，主要是帶動工件旋轉。在割炬部分具有左右移動，上下定位、割炬擺動、割炬調整和檢測功能。
