| 外型尺寸 | ±0.002mm |
|---|---|
| 工作溫度范圍 | 0--30度 |
| 凈重量 | 50kg |
| 材質 | 不繡鋼 |
| 電壓 | 200V |
| 功率 | 10W |
| 控制方式 | 電腦控制 |
| 售后服務 | 二年保修 |
| 制版面積 | .100MM*100MM |
| 品牌 | 精粵數控光纖機器 |
| 型號 | 10W、20W |
| 加工定制 | 否 |

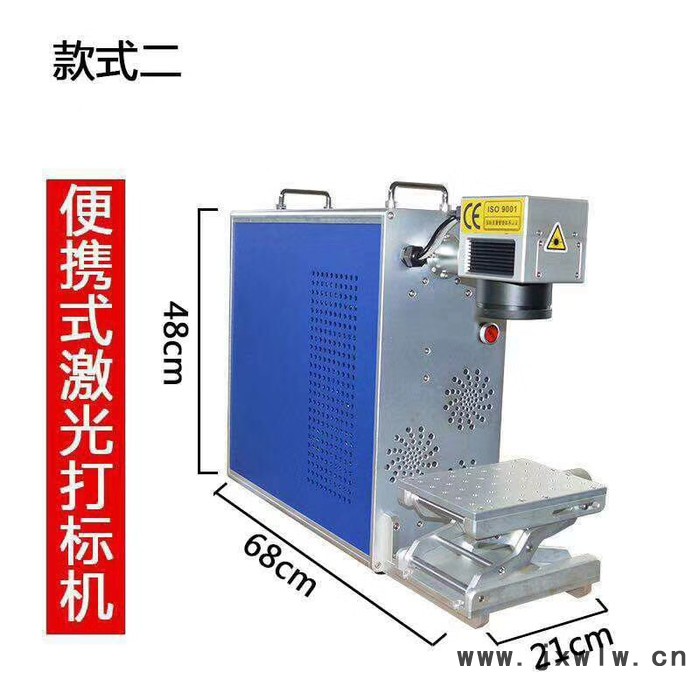

光纖激光打標機DK-G20W
適用材料及應用行業 光纖激光打標機是一種用于在所有金屬材料和部分非金屬材料表面做標記的高精度激光設備?？蓸?biāo)記金屬及多 種非金屬材料。特別適合應用于一些要求精細、精度高的場所。 光纖激光打標機現多應用于：航空航天器件、電腦配件、電子元器件、五金制品、工具配件、集成電路（IC）、 電工電器、手機通訊、精密器械、眼鏡鐘表、首飾飾品、汽車配件、塑膠按鍵、建材、PVC管材、醫療器械、 潔具、工藝禮品、標牌、樂器、鐘表、設備外殼、食品化妝品醫藥包裝、流水線作業等。 設備原理 激光打標機的核心部件是主振功率放大(MOPA)、Q 調制和高重頻率脈沖摻鐿光纖激光器,高可靠性的直流電源 在專用控制卡的控制下驅動多模半導體激光器,多模半導體激光器發出的970±10nm的激光被耦合到加金屬護套 的 5mm 傳輸光纖中使摻鐿雙包層光纖中產生 1.06 微米波長的激光,激光在傳輸過程中不斷被放大后擴束輸出。 擴束后的激光束投射到振鏡掃描器上，通過計算機控制振鏡快速轉動及激光的開關，使激光束在 X、Y 方向掃 描，通過 F-θ透鏡聚集形成幾微米直徑的光斑作用于加工工件上，使之表面瞬間燒蝕，汽化,工件表面形 成需要的各種圖形符號。 產品介紹 DK 系列光纖激光打標機由我公司運用現今世界上先進的激光技術，研制而成的第三代激光打標機系 統。采用光纖激光器輸出激光，再經超高速掃描振鏡系統實現打標功能，光纖激光打標機電光轉換效率高，采 用風冷方式冷卻，整機體積小巧，輸出光束質量好，可靠性高，超長的運行壽命，節能，可廣泛應用于各種流 - 1 -- 2 - 水線飛行打標和高速靜態打標行業，能滿足多種高精度、高效率的激光打標需要，水平的光纖激 光器和進口零配件，打標精度高，速度快，性能穩定，壽命長。 可雕刻金屬材料和部分非金屬材料，主要是應用于對深度、光滑度、精細度要求較高的領域，如手機不銹 鋼飾片、鐘表、模具、IC、手機按鍵等行業，位圖打標，可在金屬，塑料等表面標刻出精美的圖片，且打標速 度是傳統的燈泵浦打標機、第二代半導體打標機的 3～12 倍。 性能特點 l 可適用于小型的或體積不太大的，可方便移動的工件打標?？蓸?biāo)記所有的金屬材料，以及一部分非金屬材料， 標記效果清晰美觀，標記速度是傳統半導體激光打標機的 2-3 倍。該機型無需外接水冷系統，可適應于環境惡 劣與溫度落差較大的工作現場。 l 激光在光纖波里受振蕩加大，損耗小，穩定性好，不受外界塵氣和機械松動的影響，輸出的激光光束穩定。 l 免維護操作，免維護。 l 全風冷光纖激光器、無耗材 、低維護、光電轉化率高、功耗小(≤800W)、使用成本底。 l 一體式滑輪設計，體型設計合理，移動方便，適應廣泛的工廠布局及靈活的產品激光打印。 l 環境適應能力強，可在震動、沖擊、粉塵、濕度等環境下連續正常工作，易于實現與光纖的耦合，可實現遠距 離工作。 l 可進行條形碼、二維碼、規則和不規則流水號等打標.也可進行圖形 logo 和文字等任意信息的標記，具有標刻 圖案精細美觀**磨損的特點。 l 軟件運行于 WINDOWS 平臺，中/英文界面，能兼容 AUTOCAD、CORELDRAW、PHOTOSHOP 等軟件的 文件格式，如 PLT、PCW、DXF、BMP 等，同時也能直接使用 SHX、TTF 字庫。 技術參數 機型 DK-G20 功率 20W 激光波長 1064nm 頻率范圍 20-80KHZ 光束質量 <2 雕刻線速 ≤7000mm/s **小線寬 0．01mm **小字符 0.15mm 重復精度 ±0.002 供電電源 單相交流 90-260V/50Hz-60Hz 打標工件**大高度 300mm（選擇 170*170mm 打標工件 250mm） 整機耗電 500W 雕刻深度 ≤0.3mm 操作系統 WinXP/Win7 冷卻方式 內置風冷- 3 - 打標范圍 標配 110*110mm(選配 140*140mm....-300x300mm) 文件格式 WINDOWS 操作系統字庫的所有字體/字型 設備外形尺寸 外形尺寸：650*800*1450mm(寬*深*高） 升降行程：500mm 工作臺鋁板尺寸：320*280mm 整機重量 95Kg 系統配置： 序號 標準配置型 生產廠家 配件說明 1 機架 定制 一體式機架，方便移動。 2 脈沖光纖激光發 生器 深圳創鑫 核心部件泵源、光纖德國美國進口，目前是國內銷售量增 長定，市場占有率 70%以上，充分保證了產品的服務能力。 3 掃描振鏡系統 專業定制 國內專業定制，采用德國 SCANLAB 技術高速數字振鏡，打標更精 細、更快捷、可靠性高 4 場鏡 新加坡波長 進口高精密石英材質、高品質光學鏡片 5 紅光指示系統 西安激光研究 所 軍工品質、專業紅光指示研究單位，保證長期的使用壽命。 6 控制卡 北京金櫈子 中文版，功能強大，可任意編輯圖形文字，支持位圖，矢量文件 直接導入，支持 Plt、ai、dxf、jpg 等多格式。 7 控制電源 臺灣銘緯 渠道保證 8 紅光對焦 采用紅光兩點定位對焦 打標效果圖片質量保證： 我司提供的設備為用戶定購型號的原裝機，決不會提供樣機、組裝機等。 我司具有固定的維修服務中心和專業維修工程師。 設備在用戶現場通過**終驗收合格后進入免費保修期, 我司對設備提供壹年免費保養、保修服務。 安裝、調試： 交貨地點由用戶指定現場。我方接用戶書面通知2天內，到現場進行安裝、調試。（商談好安裝調試前提） 我方安裝調試人員應遵守使用方現場及安全管理規定，對自身安全行為負責。 技術資料：我方提供完整的中文版操作使用維修手冊、裝箱單、軟件備份等相關資料各一份。 設備驗收： 驗收標準：按照技術協議和有關檢定標準（進口設備高于標準）。 我司承諾按時按量的完成交貨。 售后服務： 1小時內響應用戶投訴，2小時為用戶提供解決方案，保修期內，除人為因素導致設備損壞外，設備及附件由于 質量問題而不能正常工作時，因維修不及時，而導致設備無法正常使用時，其保修時間隨停機時間的長短而相 應延長。 我方對設備提供終生維修服務，保修期外只收取維修成本費用，并享有優惠購買零配件待遇。 用戶檔案電腦管理化。的無憂電話回訪，主動跟蹤動態服務。 服務便捷： 我司售后服務中心，將有專業技術工程師將在一個工作日內解決問題，我們?yōu)槊恳粋€用戶建立用戶檔案，專人 負責和用戶進行聯系，我們永遠為用戶免費升級試驗軟件。 - 4 - 適用材料及應用行業 光纖激光打標機是一種用于在所有金屬材料和部分非金屬材料表面做標記的高精度激光設備?？蓸?biāo)記金屬及多 種非金屬材料。特別適合應用于一些要求精細、精度高的場所。 光纖激光打標機現多應用于：航空航天器件、電腦配件、電子元器件、五金制品、工具配件、集成電路（IC）、 電工電器、手機通訊、精密器械、眼鏡鐘表、首飾飾品、汽車配件、塑膠按鍵、建材、PVC管材、醫療器械、 潔具、工藝禮品、標牌、樂器、鐘表、設備外殼、食品化妝品醫藥包裝、流水線作業等。 設備原理 激光打標機的核心部件是主振功率放大(MOPA)、Q 調制和高重頻率脈沖摻鐿光纖激光器,高可靠性的直流電源 在專用控制卡的控制下驅動多模半導體激光器,多模半導體激光器發出的970±10nm的激光被耦合到加金屬護套 的 5mm 傳輸光纖中使摻鐿雙包層光纖中產生 1.06 微米波長的激光,激光在傳輸過程中不斷被放大后擴束輸出。 擴束后的激光束投射到振鏡掃描器上，通過計算機控制振鏡快速轉動及激光的開關，使激光束在 X、Y 方向掃 描，通過 F-θ透鏡聚集形成幾微米直徑的光斑作用于加工工件上，使之表面瞬間燒蝕，汽化,工件表面形 成需要的各種圖形符號。 產品介紹 DK 系列光纖激光打標機由我公司運用現今世界上先進的激光技術，研制而成的第三代激光打標機系 統。采用光纖激光器輸出激光，再經超高速掃描振鏡系統實現打標功能，光纖激光打標機電光轉換效率高，采 用風冷方式冷卻，整機體積小巧，輸出光束質量好，可靠性高，超長的運行壽命，節能，可廣泛應用于各種流 - 1 -- 2 - 水線飛行打標和高速靜態打標行業，能滿足多種高精度、高效率的激光打標需要，水平的光纖激 光器和進口零配件，打標精度高，速度快，性能穩定，壽命長。 可雕刻金屬材料和部分非金屬材料，主要是應用于對深度、光滑度、精細度要求較高的領域，如手機不銹 鋼飾片、鐘表、模具、IC、手機按鍵等行業，位圖打標，可在金屬，塑料等表面標刻出精美的圖片，且打標速 度是傳統的燈泵浦打標機、第二代半導體打標機的 3～12 倍。 性能特點 l 可適用于小型的或體積不太大的，可方便移動的工件打標?？蓸?biāo)記所有的金屬材料，以及一部分非金屬材料， 標記效果清晰美觀，標記速度是傳統半導體激光打標機的 2-3 倍。該機型無需外接水冷系統，可適應于環境惡 劣與溫度落差較大的工作現場。 l 激光在光纖波里受振蕩加大，損耗小，穩定性好，不受外界塵氣和機械松動的影響，輸出的激光光束穩定。 l 免維護操作，免維護。 l 全風冷光纖激光器、無耗材 、低維護、光電轉化率高、功耗小(≤800W)、使用成本底。 l 一體式滑輪設計，體型設計合理，移動方便，適應廣泛的工廠布局及靈活的產品激光打印。 l 環境適應能力強，可在震動、沖擊、粉塵、濕度等環境下連續正常工作，易于實現與光纖的耦合，可實現遠距 離工作。 l 可進行條形碼、二維碼、規則和不規則流水號等打標.也可進行圖形 logo 和文字等任意信息的標記，具有標刻 圖案精細美觀**磨損的特點。 l 軟件運行于 WINDOWS 平臺，中/英文界面，能兼容 AUTOCAD、CORELDRAW、PHOTOSHOP 等軟件的 文件格式，如 PLT、PCW、DXF、BMP 等，同時也能直接使用 SHX、TTF 字庫。 技術參數 機型 DK-G20 功率 20W 激光波長 1064nm 頻率范圍 20-80KHZ 光束質量 <2 雕刻線速 ≤7000mm/s **小線寬 0．01mm **小字符 0.15mm 重復精度 ±0.002 供電電源 單相交流 90-260V/50Hz-60Hz 打標工件**大高度 300mm（選擇 170*170mm 打標工件 250mm） 整機耗電 500W 雕刻深度 ≤0.3mm 操作系統 WinXP/Win7 冷卻方式 內置風冷- 3 - 打標范圍 標配 110*110mm(選配 140*140mm....-300x300mm) 文件格式 WINDOWS 操作系統字庫的所有字體/字型 設備外形尺寸 外形尺寸：650*800*1450mm(寬*深*高） 升降行程：500mm 工作臺鋁板尺寸：320*280mm 整機重量 95Kg 系統配置： 序號 標準配置型 生產廠家 配件說明 1 機架 定制 一體式機架，方便移動。 2 脈沖光纖激光發 生器 深圳創鑫 核心部件泵源、光纖德國美國進口，目前是國內銷售量，市場占有率 70%以上，充分保證了產品的服務能力。 3 掃描振鏡系統 專業定制 國內專業定制，采用德國 SCANLAB 技術高速數字振鏡，打標更精 細、更快捷、可靠性高 4 場鏡 新加坡波長 進口高精密石英材質、高品質光學鏡片 5 紅光指示系統 西安激光研究 所 軍工品質、專業紅光指示研究單位，保證長期的使用壽命。 6 控制卡 北京金櫈子 中文版，功能強大，可任意編輯圖形文字，支持位圖，矢量文件 直接導入，支持 Plt、ai、dxf、jpg 等多格式。 7 控制電源 臺灣銘緯 渠道保證 8 紅光對焦 采用紅光兩點定位對焦 打標效果圖片質量保證： 我司提供的設備為用戶定購型號的原裝機，決不會提供樣機、組裝機等。 我司具有固定的維修服務中心和專業維修工程師。 設備在用戶現場通過**終驗收合格后進入免費保修期, 我司對設備提供壹年免費保養、保修服務。 安裝、調試： 交貨地點由用戶指定現場。我方接用戶書面通知2天內，到現場進行安裝、調試。（商談好安裝調試前提） 我方安裝調試人員應遵守使用方現場及安全管理規定，對自身安全行為負責。 技術資料：我方提供完整的中文版操作使用維修手冊、裝箱單、軟件備份等相關資料各一份。 設備驗收： 驗收標準：按照技術協議和有關檢定標準（進口設備高于標準）。 我司承諾按時按量的完成交貨。 售后服務： 1小時內響應用戶投訴，2小時為用戶提供解決方案，保修期內，除人為因素導致設備損壞外，設備及附件由于 質量問題而不能正常工作時，因維修不及時，而導致設備無法正常使用時，其保修時間隨停機時間的長短而相 應延長。 我方對設備提供終生維修服務，保修期外只收取維修成本費用，并享有優惠購買零配件待遇。 用戶檔案電腦管理化。無憂電話回訪，主動跟蹤動態服務。 服務便捷： 我司售后服務中心，將有專業技術工程師將在一個工作日內解決問題，我們?yōu)槊恳粋€用戶建立用戶檔案，專人 負責和用戶進行聯系，我們永遠為用戶免費升級試驗軟件。 - 4 -
