| 類型 | 金剛石線鋸 |
|---|---|
| 主電機功率 | 4（kw） |
| 重量 | 1200（kg） |
| 外形尺寸 | 1900×1500×2000（mm） |
| 最大鋸削直徑 | 300（mm） |
| 切割縫寬度 | 0.25（mm） |
| 控制形式 | 數控 |
| 布局形式 | 臥式 |
| 安裝形式 | 落地式 |
| 適用行業 | 通用 |
| 適用范圍 | 通用 |
| 作用對象 | 玉石、紅白寶石、巖石、玻璃、晶體材料、陶瓷等 |
| 作用對象材質 | 非金屬脆硬材料 |
| 產品類型 | 全新 |
| 是否庫存 | 否 |
| 售后服務 | 正常使用情況下，公司負責產品一年“三包”。 |
| 品牌 | 晨虹 |
| 型號 | CHSX5630XW |
溫馨提示：以上玉石切割機的報價是以往用戶成交價格，僅供參考。實際價格需要跟我們公司技術溝通，看您對設備的要求來定價的。
生產廠家
泰州市晨虹數控設備制造有限公司
Taizhou Chen Hong NC equipment manufacturing Co., Ltd.
生產地址：江蘇省泰州市海陵區九龍鎮龍園北路212-2號
電話：(0523)86261606/13365200209 傳真：(0523)86261606 郵箱：jschsk@163.com
網址：www.jschsk.com
機床介紹
設備名稱：單線臥式玉石線切割機床
型號：CHSX5630XW
形式：單線臥式金剛石線切割機床

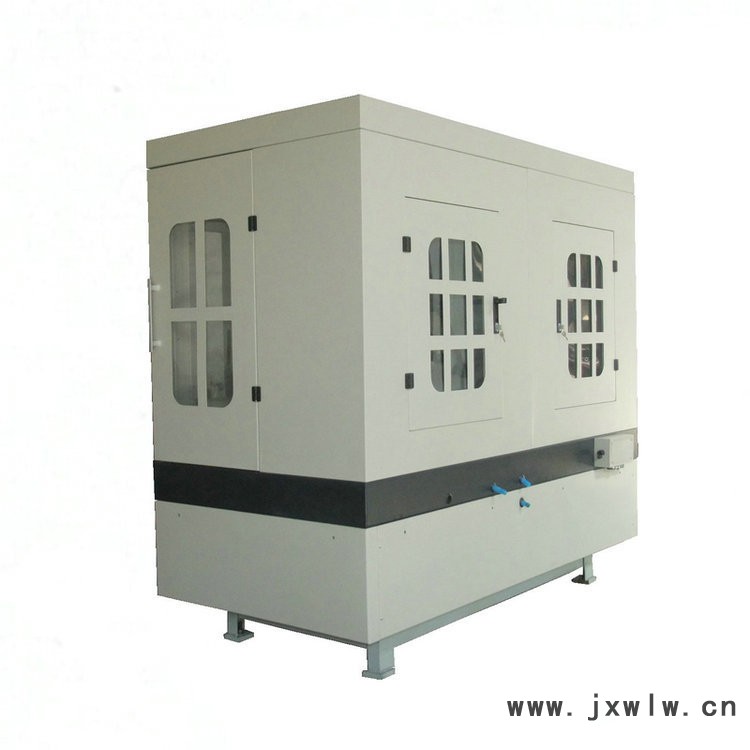

設備外觀圖
設備概述
泰州晨虹CHSX5630XW玉石切割機是一款臥式金剛石線切割機床，該機床采用線切割物理切割方式，主要用于切割硅材料、晶體材料、紅藍寶石、磁性材料、玉石、玻璃、石英、陶瓷、巖石等脆硬材料切割加工。使得切割加工環保、節能、降低成本，是脆硬性材料加工理想的設備。
金剛石線的應用領域
用于所有的非金屬脆硬材料的加工
包括：硅材料、寶石、水晶、玻璃、陶瓷、玉石、非金屬晶體等
1、太陽能光伏發電-硅材料的加工
2、LED燈芯片-藍寶石襯底片的加工
3、激光-晶體的加工
4、手機屏用藍寶石作面板
5、玉石、陶瓷、石墨等其他材料的切片
金剛石線的優勢：
金剛石線韌性好，切割力強；
張力控制精確，波動變化??；
機械傳動部分平穩，無大的沖擊和振動。
具有把持力強、耐磨性好、開刃性能好、切割速度快等優點。
CHSX5630XW玉石切割機床的優點：
1.能進行大尺寸工件切片；
2.能把脆硬材料的表面割平、割光；
3.適合切割貴重材料，能切精密窄縫，切割縫隙只比鋸絲直徑大0.01——0.015mm；
4.切割脆軟材料，保證邊緣不破損；
5.切割時溫度低，切片加工變質層淺，可用來切割易炸裂材料；
6.環境污染小。

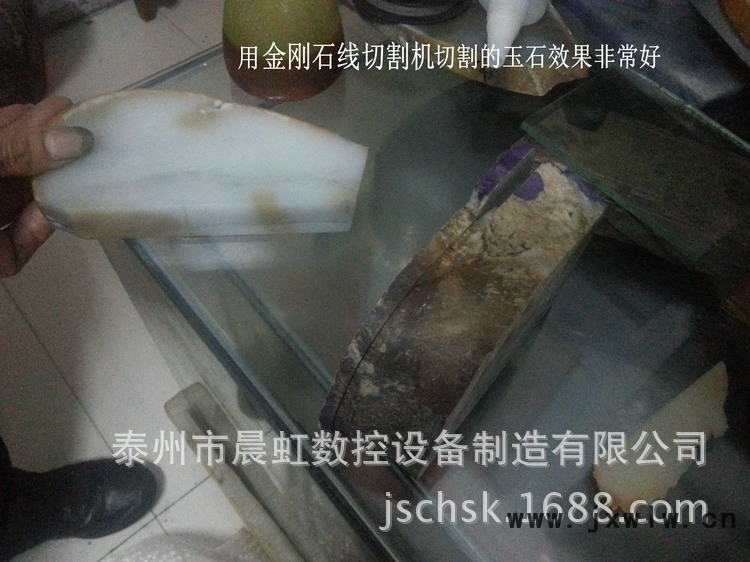

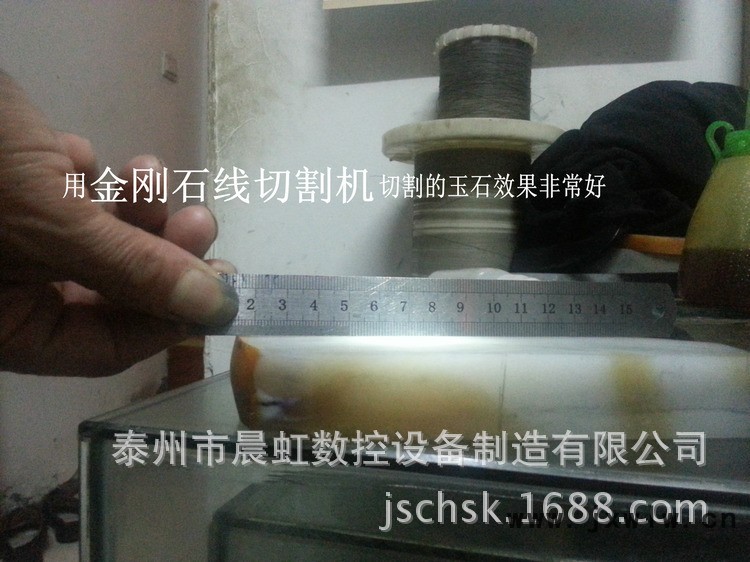

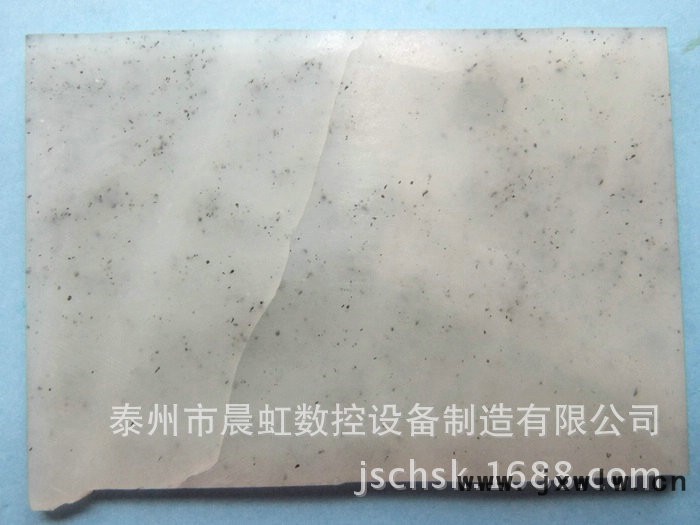

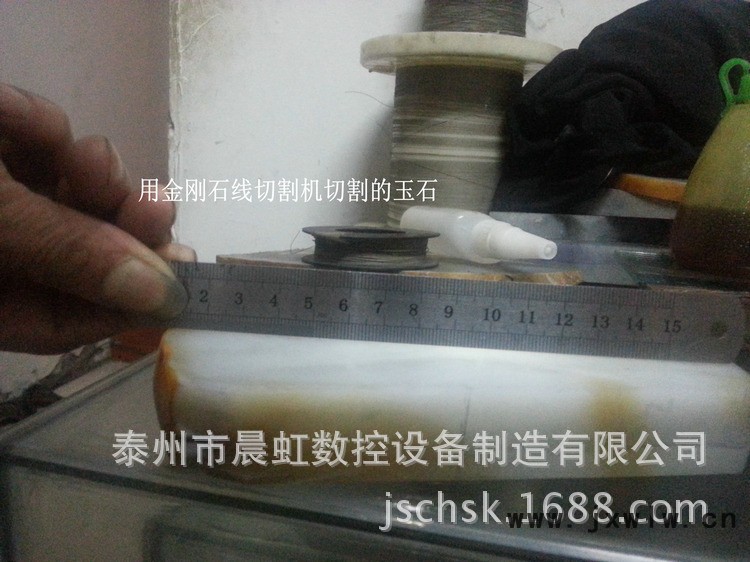

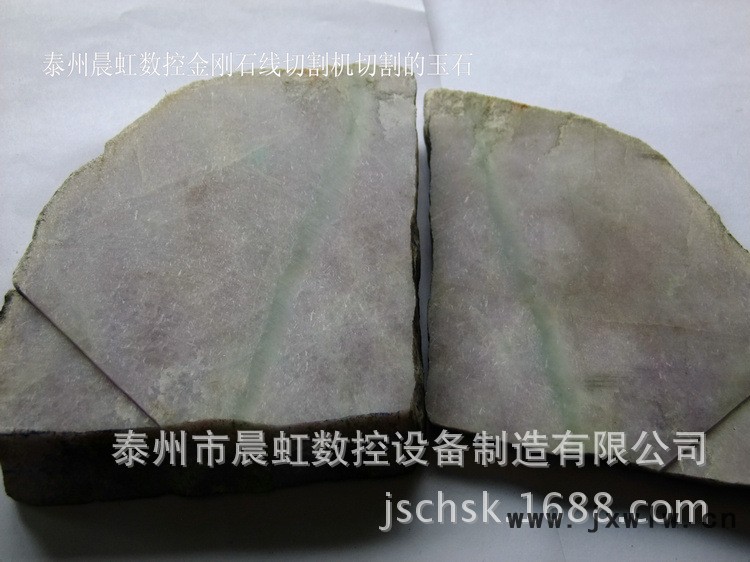

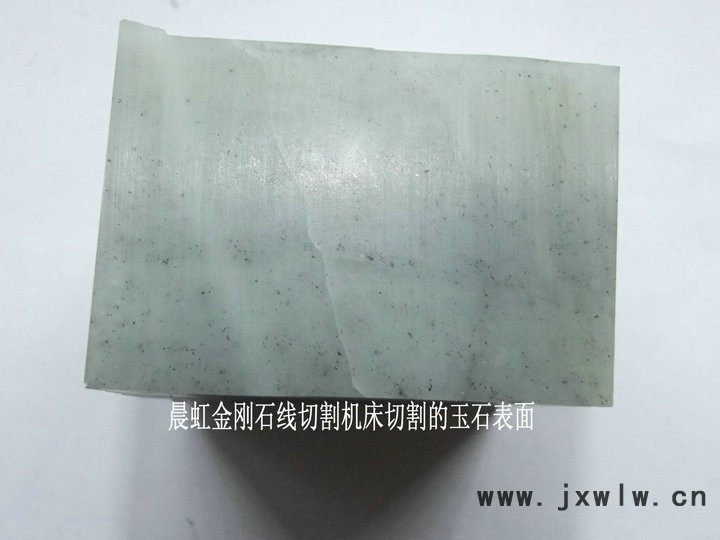

【切割效果】
CHSX5630XW數控玉石線切割機床詳情
1、該技術解決了用柔性金剛石線加工脆硬材料表面平面度差，且高速加工時表面粗糙度指標提高非常明顯。尤其在加工硬度較大材料，如藍寶石，玉石等時效果非常顯著，目前國內外多家藍寶石、玉器加工單位訂單踴躍。
2、機床設備的型號規格及性能說明
工作臺左右行程 | 300mm |
切線上下行程 | 300mm |
工作臺尺寸 | 300mm×450mm |
切割線條數 | 1 |
金剛石線直徑 | 0.12～0.4mm |
工作臺最大承重 | 150kg |
切割工件尺寸 | 300mm×300mm×400mm |
切片厚度最小為 | 0.3mm |
走絲速度 | 變頻無極調速，最大 8m/s |
儲絲量范圍 | 100米 |
工作臺進給速度范圍 | 工作臺進給采用細分式步進電機控制，進給速度max:5m/min |
切割材料 | 脆性材料 |
機床消耗功率 | 4.0 KW |
外形尺寸（長×寬×高） | 1900mm×1500×2000mm |
3、機床組成結構及性能特點
1機械部分
（1） 主機設計采用有限元分析方法設計，確保機床的強度和剛性，機床主要部件采用優質灰口鑄鐵鑄造，加工后經二次人工時效和震動時效處理，減少鑄造應力。安裝面經精密磨削和刮研確保機床精度。XY軸傳動安裝精密P2級滾珠絲杠，采用臺灣進口精密滾動直線導軌。
（2） 精密導輪組件采用雙軸承結構。
（3） 該款機床針對加工脆硬材料特點，為便于裝夾工件及落料安全采用金剛石絲線橫式加工，即金剛石絲線在工件上方與工件產生。
2電氣系統
（1） 機床數控系統通過穩定可靠的工業控制機進行控制，編程系統采用線切割編程控制一體軟件。
（2） 良好的斷絲停車保護功能，發生斷絲，絲筒停止轉動，程序停止加工。
隨機資料和工具
隨機文件資料
序號 | 名稱 | 數量 | 備注 |
1 | 機械、電氣說明書（合訂） | 1 |
|
2 | 軟件說明書 | 1 |
|
3 | 裝箱單 | 1 |
|
4 | 合格證 | 1 |
|
整機配備（型號：CHSX5630-X）
序號 | 名稱 | 規格 | 數量 | 備注 |
1 | 水箱 | 400L | 1 |
|
2 | 下水管 | 1/4吋 | 2 |
|
3 | 地腳墊鐵 | 通用 | 6 |
|
4 | 水泵 | 120W | 1 |
|
5 | 工具箱 |
| 1 |
|
工具箱
序號 | 名稱 | 規格 | 數量 | 備注 |
1 | 內六角扳手 | 4mm | 1 |
|
2 | 內六角扳手 | 5mm | 1 |
|
3 | 內六角扳手 | 6mm | 1 |
|
4 | 內六角扳手 | 8mm | 1 |
|
5 | 油壺 | 50ml | 1 |
|
6 | 十字螺絲刀 | 6×125 | 1 |
|
7 | 一字螺絲刀 | 3×75 | 1 |
|
8 | 剪刀 |
| 1 |
|
4、質保期及售后服務
1、設備在貴單位現場驗收合格后雙方簽字日為質保期開始日，質保期一年。
2、在質保期內，如因設備質量問題造成零部件損壞，我公司無償更換，并且在接到故障通知后48小時內派技術人員聯系維修。
