| 產品別名 | 烘干機 |
|---|---|
| 產品類型 | 全新 |
| 傳熱面積 | 4平方 |
| 功率 | 2.2KW |
| 規格 | SZG-500 |
| 加熱方式 | 傳導式 |
| 類型 | 真空干燥機 |
| 適用物料 | 顆粒狀 條狀 粉末 片狀 |
| 外形尺寸 | 2360*2390*800 |
| 應用領域 | 農副產品,原料烘干,食品醫藥,食品加工,日用化工 |
| 重量 | 1450KG |
| 操作方式 | 間歇式 |
| 干燥介質 | 蒸汽、導熱油 |
| 工作類型 | 真空干燥 |
| 干燥介質移動 | 并流 |
| 品牌 | 龍行 |
| 加工定制 | 是 |
產品詳情
設備特點:

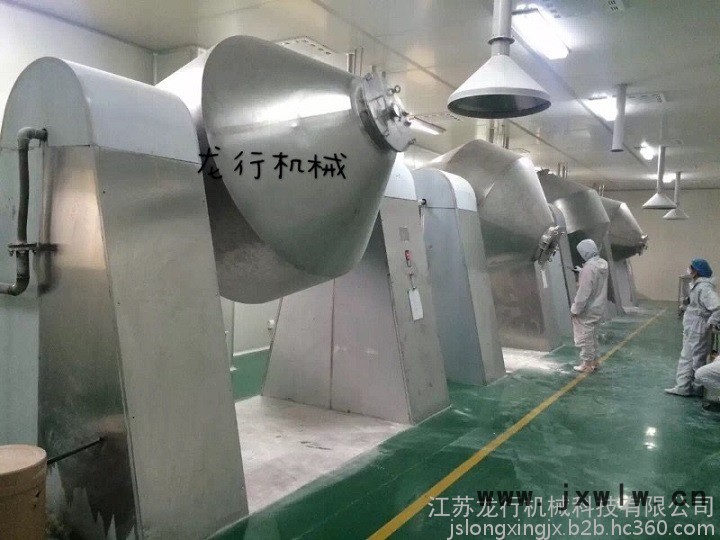

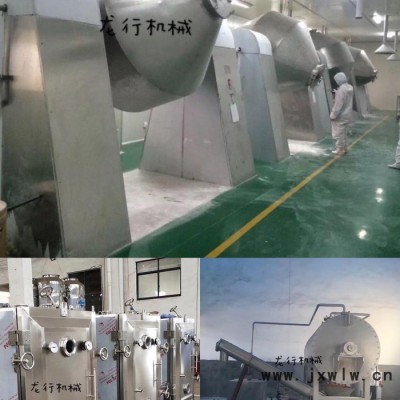

SZG系列雙錐回轉真空干燥機是集混合、干燥于一體的新型干燥機。將冷凝器，真空泵與干燥設備配套，組成真空干燥裝置。（如不需要回收溶劑，冷凝器可不用）本機設計先進，內部結構簡單，清掃容易，物料能全部排出，操作簡便。能降低勞動強度，改善工作環境。同時因容器本身回轉時物料亦轉動，但器壁上不積料，故傳熱系數高，干燥速率大，不僅節約能源，而且物料干燥均勻充分，質量好?？蓮V泛應用于制藥、化工、食品、染料等行業的干燥。

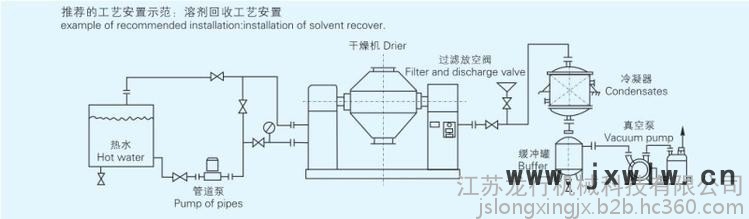

設備流程工藝：
工作原理:

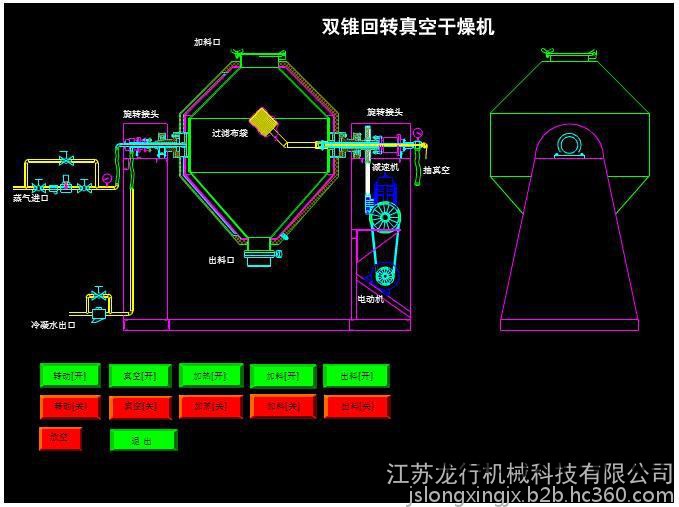

SZG系列雙錐回轉真空干燥機為雙錐形的回轉罐體，罐體在真空狀態下，向夾套內通入導熱油或熱水進行加熱，熱量通過罐體內壁與濕物料接觸。濕物料吸熱后蒸發的水汽或其他氣體，通過真空泵經真空排氣管被抽走。由于罐體內處于真空狀態，且罐體的回轉使物料不斷的上下，內外翻動，故加快了物料的干燥速度，提高干燥速率，達到均勻干燥的目的。
應用范圍:
本機適用于醫藥、食品、化工等行業的粉、粒狀物料的真空干燥和混合，尤其適用由下列要求的干燥：
1、不能接受高溫的熱敏性物料
2、需回收溶劑和有毒氣體的物料
3、容易氧化，有危險的物料
4、對結晶狀有要求的物料
5、要求殘留揮發物含量極低的物料

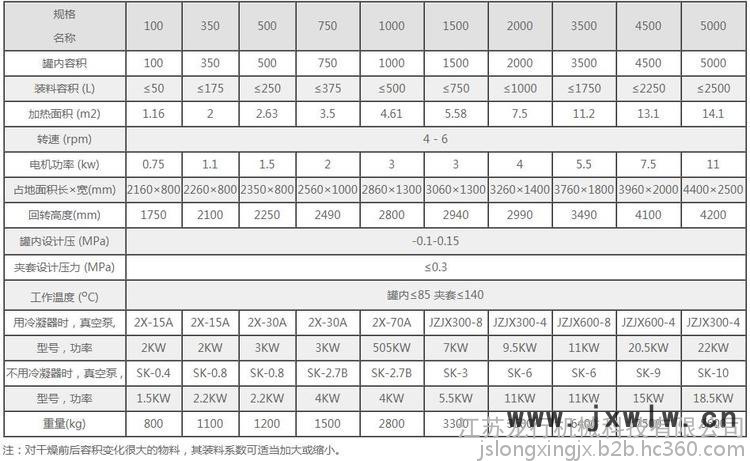

技術參數：
注：對干燥前后容積變化很大的物料，其裝料系數可適當加大或縮小，大裝料體積不能接觸到真空管底面。電機可根據用戶要求選配調速電機，轉速為0～6r.p.m；以上技術參數物料比重按0.6g/cm3計算，如超過，定貨時需提出；用戶如需壓力容器證書，定貨時需提出；如內膽材料采用搪玻璃，定貨時需提出；物料如為易燃易爆性，定貨時需明確提出，否則嚴禁使用。
訂貨須知
1、加熱分熱水、導熱油加熱二種形式。
2、訂貨時請注明物料所能承受的溫度或干燥機的使用溫度，以便本廠為您選擇或提供熱源。
3、干燥粘性物料時，本廠將在罐內特別設計“抄板”結構。
4、真空干燥系統中涉及的附件，我廠均可為用戶提供和安裝，請?jiān)谟嗀浿姓f(shuō)明。
5、本廠可對用戶提出的特殊要求提供設計、制造和安裝。

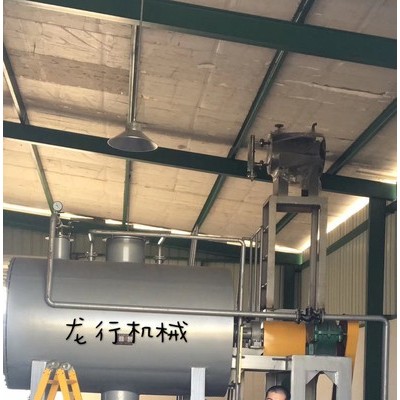

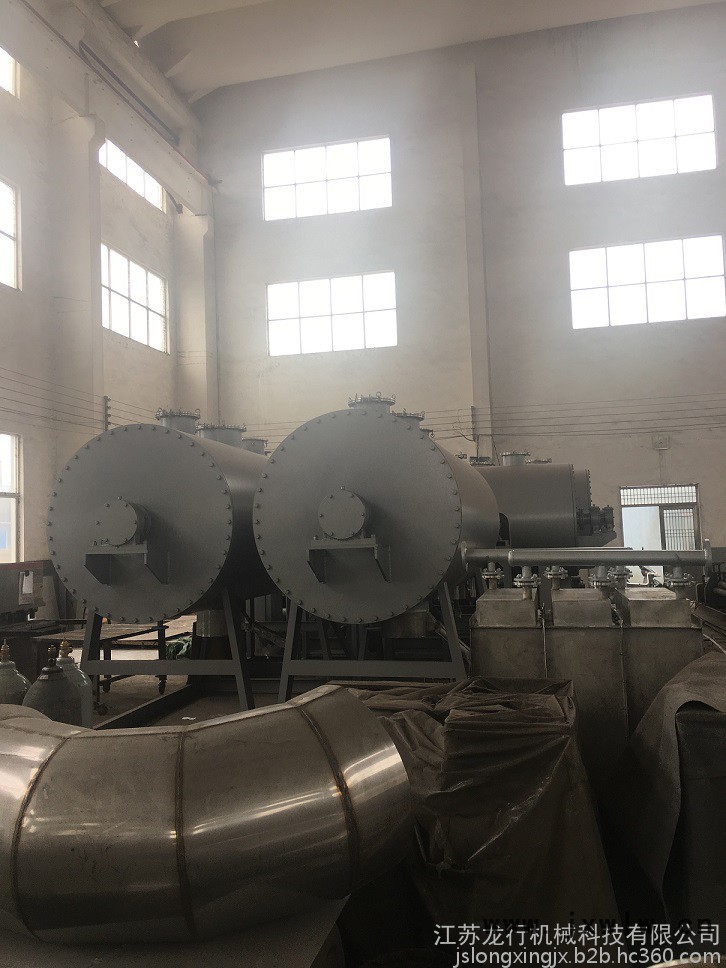

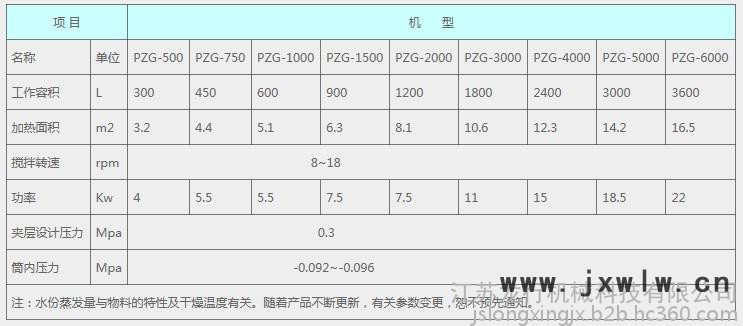

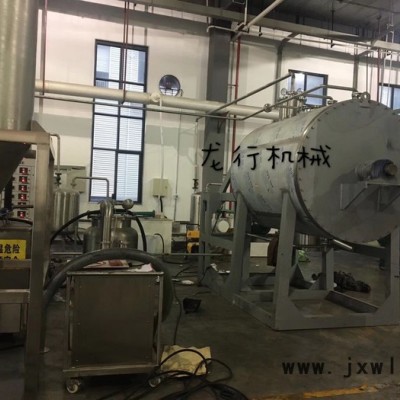

我公司生產的真空耙式干燥機是一種新穎臥式間歇式真空干燥設備，濕物料 經傳導蒸發，帶有刮 板攪拌器不斷清 理熱面上的物料，并在容器內推移形成循環流， 水份蒸發后由真空泵抽出。本機采用大面積夾層加熱方式，傳熱面大，熱效率高，設 置攪拌，使物料在筒內形成連續循環狀態，進一步提高了物料受熱的均勻度，從而可順利進行漿狀、膏狀、糊狀物料干燥。真空耙式干燥機機身中間為圓柱形，器身內外 分為三層，中間夾套加熱介質可以是導熱油循環（壓力<0.3Mpa表壓）或蒸汽（壓力<0.3Mpa表壓），外層用超細玻璃棉，保溫效guo很好，耗能很少，內層投放物料，特 別適用于有被氧化危險的物料和熱敏性物料的干燥，在干燥過程中不破壞晶體狀的物料，嚴格限制金屬離子的物料以及要求排出揮發物（或有毒物質）須回收（或有毒性）的物料，則更能顯示了它的優越性。真空耙式干燥機使用簡單，進出物料方便，大幅度減輕 了工人勞動強度，同時也減少了物料在干燥過程中受到的環境污染，提高了產品質量， 符合藥品管理規范“GMP”的要求。

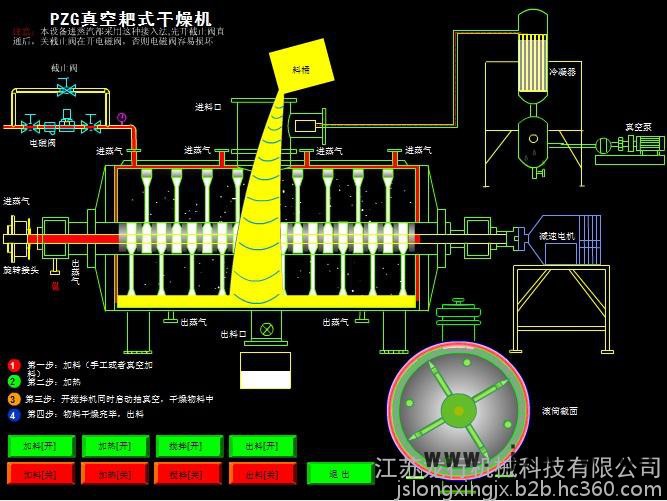

真空耙式干燥機是一種新穎臥式間歇式真空干燥設備，濕物料經傳導蒸發，帶有刮板攪拌器不斷清除熱面上的物料，并在容器內推移形成循環流，水份蒸發后由真空泵抽出。真空耙式干燥機，在化學工業中的有機半成品和燃料干燥操作中用得較多。真空耙式干燥機裝置用蒸汽夾套間接加熱物料，并在高真空下排氣，因此特別適應不耐高溫、在高溫下易于氧化的物料或干燥時容易產生粉末的物料（如各種燃料），以及干燥過程中排除的蒸汽或溶劑必須回收的物料干燥作業。真空耙式干燥機中被干燥物料含水量或溶劑量高達到90%，而低的只有15%。被干燥物料有漿狀、膏狀的、粒狀的、粉狀的，也可以是纖維狀的。這些物料干燥后的含水率一般達到0.1%，甚0.05%。被干燥物料從殼體上方正中間加入，在不斷轉動的耙齒的攪拌下，物料與殼體壁接觸時，表面不斷更新，被干燥物料受到蒸汽間接加熱，而使物料水分氣化，氣化的水分由真空泵及時抽走，該機可同時采用夾層與耙齒同時加熱方式，傳熱面積更大，熱效率高，使其獲得更高的干燥效率。由于操作真空度較高，被干燥物料表面水蒸氣壓力遠大于干燥機殼體內蒸發空間的水蒸氣壓力，從而有利于被干燥物料內部水分和表面水分的排出，有利于被干燥物料的水分子運動，達到干燥目的。
（1）適應性強，應用較廣由于耙式真空干燥機利用夾套加熱、高真空排氣，所以幾乎對所有不同性質、不同狀態的物料都適應，特別適應易爆、易氧化、膏狀物料的干燥。
（2）產品質
量好由于干燥過程中，耙齒不斷正反轉動，被干燥物料攪拌均勻，避免的物料的過熱，水分也容易逸出，殼得到低溫度的產品。由于產品粒度細，不需粉碎即可包裝。
（3）蒸汽耗量小由
于真空耙式干燥機多用蒸汽通入夾套，利用潛熱加熱物料，處理每公斤成品 耗用蒸汽量較小，一般為1.3-1.8㎏蒸汽。
（4）按干燥物料的不同特性及要求，干燥機的密封系統可選擇填料密封和機械密封兩種，特殊的 設計保證了密封性和使用時間。
（5）便于使用真空耙式干燥
機使用方便，定員少，勞動強度低。由于物料外逸損失減小，改善 了環境衛生。
主要部件：
1、殼體2、耙齒3、出料裝置4、加料裝置5、粉碎棒6、密封裝置7、攪拌軸8、傳動裝置
1、醫藥、食品、化工等行業進行以下物料干燥。
2、適用于漿狀、膏糊狀、粉狀物料。
3、要求低溫干燥的熱敏性物料。
4、易氧化、易爆、強刺激、劇毒物料。
5、要求回收溶劑的物料。

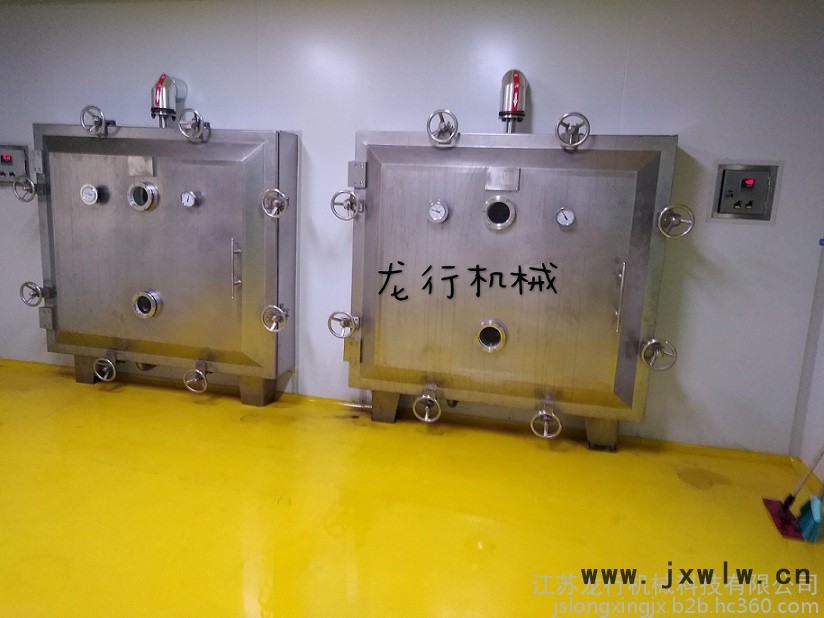

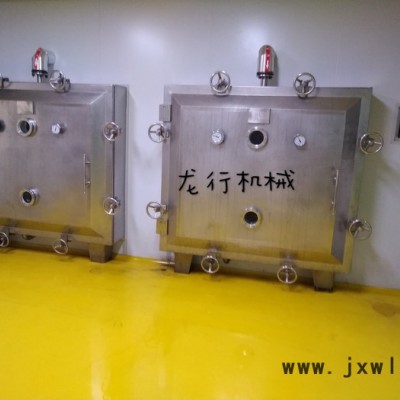

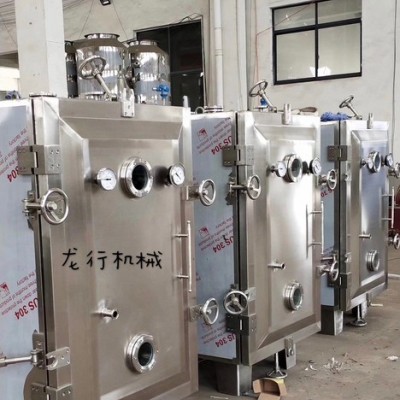

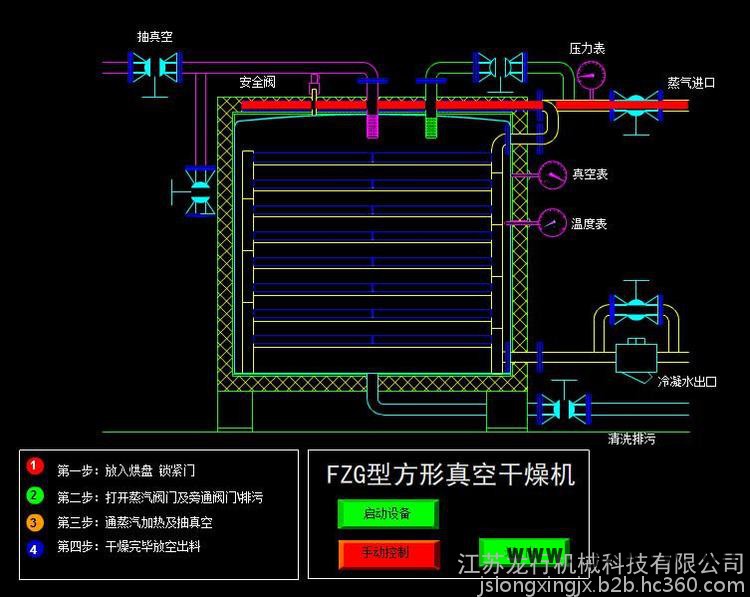

FZG-15方型真空干燥機
【應用范圍】：
適用于在高溫下易分解，聚合和變質的熱敏性物料的低溫干燥：被廣泛地應用在制藥、化工、食品、電子等行業。
【工作原理】：
所謂真空干燥，就是將干燥物料處在真空條件下，進行加熱干燥，如果利用真空泵進行抽氣抽濕，則加快了干燥速率。
注：如采用冷凝器，物料中的溶劑可通過冷凝器加以回收；如采用SK系列水環真空泵或ZSWJ系列水力噴射真空泵機組，可不用冷凝器，節省能源投資。
【特點】：
真空下物料溶液的沸點降低，使蒸發器的傳熱推動力增大，因此對一定的傳熱量可以節省蒸發器的傳熱面積。
蒸發操作的熱源可采用低壓蒸汽或廢熱蒸汽。
蒸發器熱損失少。
在干燥前可進行處理，干燥過程中無任何不純物混入，符合GMP要求。
屬于靜態真空干燥器，故干燥物科的形體不會損壞。
注：水環式真空泵與機械增壓聯用，以提高真空度。
訂貨須知:
◎訂貨時請根據干燥物料的物性初含水率、終含水率、溫度、真空度、干燥量、干燥時間等因素選擇合適的真空干燥器。同一種型號的真空干燥機中分別有蒸氣、熱水、導熱油、電加熱四種加熱方式。例如為了增加干燥量可適當增加烘架層數請及時向我廠提出。
◎在使用說明書上述的真空干燥系統中的附件我廠均可為用戶提供和安裝．請?jiān)谟嗀洉r(shí)說明。
◎本司可對用戶提出的真空干燥系統中的特殊要求提供設計制造與安裝。
◎本司設備對用戶實行質量三保．一切配件，長期提供、敬請用戶放心。
【技術參數】：
| 名稱規格 | YZG-600 Φ×L | YZG-800 Φ×L | YZG-1000 Φ×L | YZG-1400 Φ×L | FZG-15 L×W×H |
| 箱內尺寸 | 600×976 | 800×1274 | 1000×1527 | 1400×2054 | 1500×1400×1200 |
| 干燥箱外形尺寸 | 1153×810×1020 | 1700×1040×1335 | 1693×1190×1500 | 2386×1657×1920 | 1513×1924×2060 |
| 烘架層數 | 4 | 4 | 6 | 8 | 8 |
| 層間距離 | 81 | 82 | 102 | 102 | 122 |
| 烘盤尺寸 | 310×600×45 | 460×600×45 | 460×640×45 | 460×640×45 | 460×640×45 |
| 烘盤數 | 4 | 8 | 12 | 32 | 32 |
| 烘架管內允壓(Mpa) | ≤0.784(8kgf/cm2) | ≤0.784 | ≤0.784 | ≤0.784 | ≤0.784 |
| 箱內溫度(℃) | ≤150 | ≤150 | ≤150 | ≤150 | ≤150 |
| 箱內空載真空度 | ≤30 | ||||
| 在30托真空度 | 7.2 | ||||
| 用冷凝器時, | 2X-15A 2kW | 2X-30A 3kW | W3 5.5kW | W3 7.5kW | 2X-70A 7.5kW |
| 不用冷凝器時, | SK-0.8 2.2kW | SK-3 5.5kW | SK-3 5.5kW | SK-3 7.5kW | SK-3 7.5kW |
| 干燥箱重量 | 250 | 600 | 800 | 1000 | 2100 |
