| 產地 | 山東 |
|---|---|
| 產品類型 | 全新 |
| 電源類型 | 交流電源 |
| 空載轉速 | 24000rpm |
| 執行標準 | 國標 |
| 銑刀直徑 | 3.175-12（mm） |
一、適用行業：
◆模具行業：可加工大型鋁質、非金屬模具，尤其適合汽車消失模、輪船木模、航空木模、火車木模等。
◆有色金屬：如鋁制品、銅制品、合金材料等輕型有色金屬的加工。
二、功能特性:

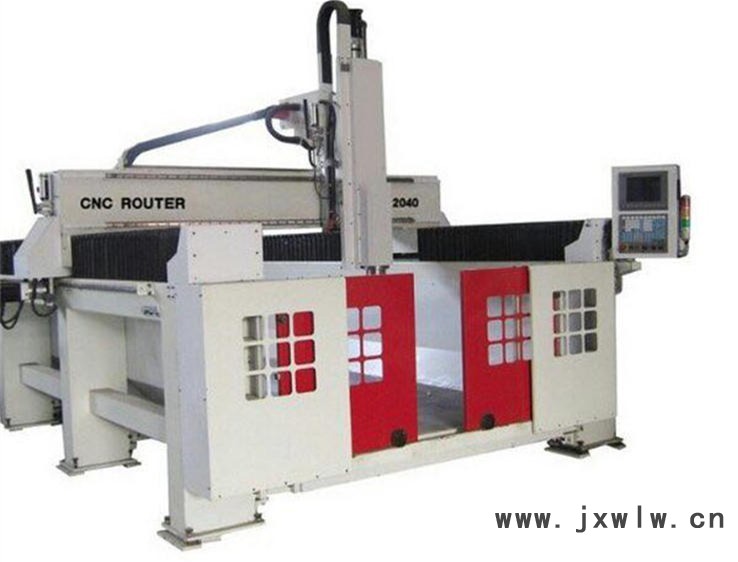

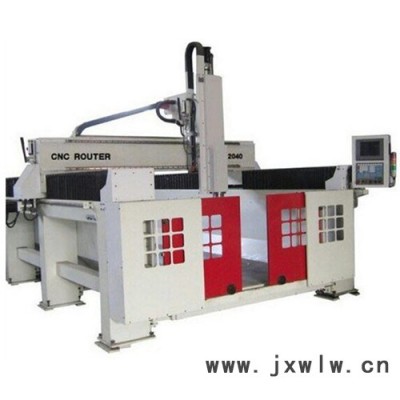

◆整機結構為龍門框架移動，工作臺固定式，龍門采用鋼板焊接，階梯式線軌安裝設計，提高龍門剛性和高負荷承載，并回火處理，解決龍門因自重和焊接后的變形，整體結構得到極大提高，可確保機床的加工精度和長期的穩定性。
◆工作臺采用高強度鑄鐵，樹脂砂造型，經回火處理，具有良好的減震性、熱穩定性。該組合系當今數控機床的流行趨勢，有良好的剛性和精度保持性能，具有機床占地面積小、工作臺承重大、自動化程度高等特點。
◆X Y向風琴式防塵裝置，確保了設備運行過程中線軌及齒條齒輪表面的清潔，延長了其使用壽命。
◆Z軸采用4支臺灣上銀精密線軌、高剛性箱體式結構設計，并經回火處理消除應力，保證Z軸的剛性和多曲面高速加工時的穩定性。使用雙氣壓強力平衡氣缸輔助，提升了Z軸精度及工作穩定。
Z軸行程為800—1500mm，加工空間較大，適合大型模具及輕型金屬的加工。
◆DG數控系統控制，其特點為高精高速，多元化操作，有效控制加工速度、空運行速度及進刀速度，提高了產品的質量及效率，智能加工越界保護功能，可以防止操作時因超程引起的機械碰撞。
◆多功能工業19寸大屏幕觸摸顯示器，具有直觀性，易操作，大大提高了機器的操作性。
◆Y軸采用雙排四列臺灣上銀精密線軌并加裝壓塊，為龍門提供強力穩定支持，可保證線軌的運行精度。加工運行時受力均勻，保持良好的機械精度以及快速移動時的穩定性。
◆法國摩多利斜齒大扭矩行星減速機，保證大扭矩輸出時運行穩定。
◆Z軸采用原裝進口臺灣高精度滾珠絲桿，保證了機器加工時的精度。
◆配電箱：冷卻循環裝置，有效調節機箱內部溫度，保持電器的穩定性，延長使用壽命。
◆客戶可依據模型的大小來選擇機型，公司另有2540、2560、3060及三軸、四軸、五軸等機型可供選擇或者定制。
三、性能參數： 整機行程
XYZ:2000*4000*1200mm 工作臺尺寸：2000*4300mm
臺面結構
DG材質鑄鐵臺面，T型槽，回火處理。
床身支架
厚壁方管焊接，內置雙列加強筋，回火時效處理。
龍門
加厚鋼板焊接，力學分析加強筋板設計，回火時效處理。
Z軸結構
箱體式，氮氣平衡。
主軸
臺灣精密機械直連伺服主軸，內錐孔BT40，主軸配冷卻系統。
自動換刀，刀庫容量8/10把。主軸轉速 0-12000r/min。
傳動系統
臺灣上銀精密線軌、臺灣YYC高精度、斜齒齒條、臺灣4010絲杠
控制系統
DG工控系統，配19寸工業觸摸顯示屏
