| 材料 | 聚合物 |
|---|---|
| 防護等級 | AC3000V |
| 分辨率 | * |
| 靈敏度 | * |
| 漂移 | 1PPM |
| 輸出信號 | 模擬型 |
| 線性度 | 0.1 |
| 制作工藝 | 集成 |
| 重復性 | 2 |
| 材料物理性質 | 磁性材料 |
| 材料晶體結構 | 非晶 |
| 遲滯 | 1 |
開環電流傳感器的原理：原邊電流IP產生的磁通被高品質磁芯聚集在磁路中，霍爾元件固定在很小的氣隙中，對磁通進行線性檢測，霍爾器件輸出的霍爾電壓經過特殊電路處理后，副邊輸出與原邊波形一致的跟隨輸出電壓，此電壓能夠精確反映原邊電流的變化 . a 霍爾電流傳感器可以測量各種類型的電流，從直流電到幾十千赫茲的交流電，其所依據的工作原理主要是霍爾效應 b 當原邊導線經過電流傳感器時，①原邊電流IP會產生磁力線，②原邊磁力線集中在磁芯周圍，③內置在磁芯氣隙中的霍爾電極可產生和原邊磁力線成正比的大小僅幾毫伏的電壓，④電子電路可把這個微小的信號轉變成副邊電流IS，⑤并存在以下關系式： c 當原邊電流IP流過一根長導線時，在導線周圍將產生一磁場，這一磁場的大小與流過導線的電流成正比，產生的磁場聚集在磁環內，通過磁環氣隙中霍爾元件進行測量并放大輸出，其輸出電壓VS精確的反映原邊電流IP。一般的額定輸出標定為4V。
| JLK-20 ±500A/±4V | 霍爾電流傳感器 | |||||
工作環境 | 環境溫度 | -25℃～+80℃ | 貯存溫度 | -40℃～+115℃ | |||
相對濕度 | ≤90% | 氣壓條件 | 正常大氣壓 | ||||
電氣參數 | 額定電流范圍 | ±500A | 誤差非線性 | 0.1% | |||
輸出電壓 | @Ip=±Ipn ±4v±1%V | 測量電流范圍 | ±1000A | ||||
過載倍數 | 無限 | 工作頻率 | 0-25khz | ||||
工作電源 | ±15V±5%V | 功耗 | +28， -15ma | ||||
絕緣阻抗 | DC500V 1000M歐 | 絕緣耐壓 | 5kV50hz1Min) | ||||
失調電壓溫漂 | @-40-85℃≦±0.5MV/℃ | 輸出電壓溫漂 | @-40-85℃≦±0.5MV/℃ | ||||
零點電流 | 20mv | 線性度 | @Ipo=0±Ipn≦±1%FS | ||||
響應時間 | @50A/us 10-90% ≦5us | 帶寬 | 0-3Db DC-50khz | ||||

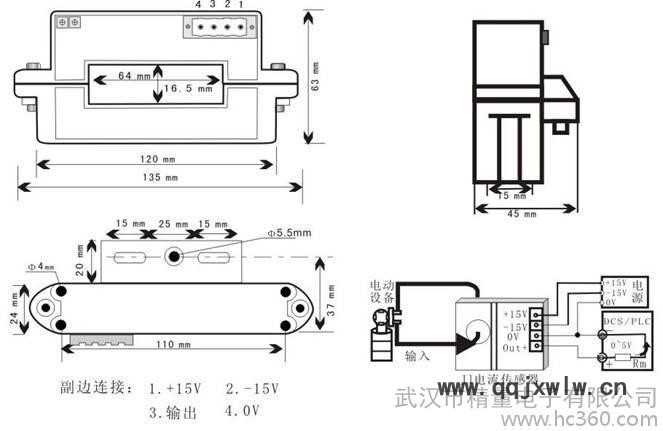

機械參數 | 一次穿芯 | 內孔直徑64*16.5 | 外形尺寸 | 135*63*45 | |||
二次端子 | 508端子接線 | 精度 | @Ipn25℃≦±1%FS | ||||
外殼 | PBT阻燃材料 | 灌封 | Epoxy環氧樹脂膠 | ||||
重量 | 540g | 公差 | ±0.3mm | ||||
失調電壓 | @Ipo ≦±20mv | 磁失調電壓 | @Ipo=±Ipn-0 ≦±10mv | ||||
