| 材質 | 金屬 |
|---|---|
| 產地 | 浙江杭州 |
| 類型 | 機械設備 |
| 種類 | 機械設備 |
| 品牌 | 杭州錦昇 |
| 型號 | JS-F3200 |
| 加工定制 | 是 |
| 配件適用對象 | 大型分切復卷機 |
| 打樣周期 | 1-3天 |
| 加工周期 | 16天及以上 |
| 質量認證 | 內部 |
| 年剩余加工能力 | 10 |
| 年最大加工能力 | 20 |
公司主營：各類無紡布折疊設備/點斷分切設備/卸妝棉設備/美容床單及各類美容用品制品設備/覆膜醫療衛材設備/濕巾設備及各類無紡布定制型非標設備等。
聯系人:崔華成
電話:181-6716-9390
工廠在杭州臨平興旺工業區萬年路11號
（諾邦無紡布工廠斜對面）
杭州錦昇無紡布機械設備有限公司誠迎您的蒞臨。

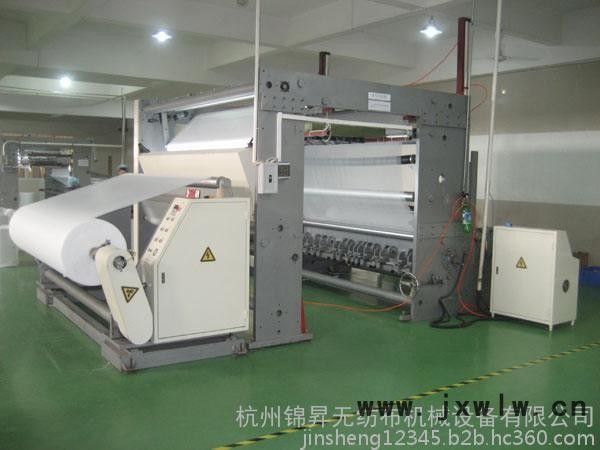

一、設備的性能和特點：
1. 設備要求: 可生產無紡布、卷筒擦拭布、無塵紙等分切復卷產品。
2. 生產工藝：同步輸送輥筒控制輸送、膠輥結合鋼輥牽引、進口氣推式氣刀分切、氣動排廢邊、產品收卷同時進行，端面整齊度平整。
3．機臺有效門幅寬度 3200mm ,配同步輸送控制收卷漲力，全伺服調節收卷速度。
4. 該設備配氣動自動上料裝置一套；放原布處配氣漲軸放卷,并配自動張力輸送系統，伺服電器自由調節放卷的速度。
5. 配一整套鋼輥結合橡膠輥牽引，使得生產平穩，收卷整齊，不跑偏，并氣動調整上下。
6. 該設備配氣推式氣刀20套，尺寸調節方便，輕快平穩，分切整齊，端面光滑無毛邊。分切兩邊的廢邊通過氣吹式排除。
7.該設備配雙輥筒收卷，收卷輥帶無級變速裝置,可調整收卷速度. 成品最大直徑 1300 mm ( 1300mm 以內可調整) 。
8. 收卷輥帶氣壓，壓緊調整裝置，采用氣漲軸收卷。
9.該設備配軌道式伺服糾偏系統、自動計數、無料停機功能(紅外線)，總功率 8.5千瓦。
10. 設備配有 6 根高精度硬質氧化鋁合金去皺輥。
11.機器正常生產速度為180-300米/分鐘(具體根據各種原料的特點定速度)
12.該設備配氣缸 2套氣缸配合直線導軌、氣壓控制收卷，保證產品收卷整齊，不跑偏。
13.放料裝置采用航吊放卷，操作簡單，省時省力。
14.整體機架采用國際成型方管制作,表面作防銹處理,機器所有臺板必須全部采用不銹鋼,框架焊接尺寸精確,支架適當加固,皮帶輪,齒輪及所有傳動部分中心度準確,保證機器運轉平穩,機器二年內不會有掉塑現象.
15.標準件螺絲及主要部件采用國產優質45#鋼和內六角螺絲,對產品易造成衛生影響的部件采用不銹鋼材料,整機所有電度部分二年內不會生銹,脫層。
二、設備參數：
| 分切機型號 | JS-F3200型 | |||
| 技術參數 | 控制 系統 | |||
| 分切最大寬度 | 3200mm | PLC控制器 | 臺達 | |
| 分切最小寬度 | 30mm | 糾偏系統 | 三銘 | |
| 放卷最大卷徑 | 1300mm | 程序版本 | JY-SR2.0 | |
| 收卷最大卷徑 | 1300mm | 執行器件(接觸器等) | 正泰產品 | |
| 分切速度(分) | 180-300m | 信號元件(光電開光等） | 歐姆龍產品 | |
| 分切能力 | 10-700g | 氣動元件 | 亞德客產品 | |
| 卷繞方式 | 氣漲外收式 | 程序版本 | JY-RSV2.0 | |
| 切刀數量 | 20套 | 變頻器 | 臺達 | |
|
|
| 伺服數量 | 3 | |
| 調速控制 | 伺服調速 | 私服 | 信捷 | |
| 輸入電源 | 480V三相四線 |
|
| |
|
|
| 配備裝置 | ||
|
|
| 裝料 | 電動式 | |
|
|
| 下料 | 手動 | |
| 尺寸（毫米） |
|
| ||
| 放卷機：長*寬*高 | 1379mm*3890mm*2500mm | 計米 | 自動 | |
| 收卷機：長*寬*高 | 1185mm*3890mm*2500mm | 張力調節 | 磁粉控制 | |
| 氣刀品牌 | 意大利進口 | 氣漲軸收卷 | ||
|
|
| 氣刀分切,加厚型刀片 | ||
| 總質量 | 3350kg | 磁粉張力控制系統 | ||
| 傳動系統 | 錐度夾盤 | 3英寸 | ||
| 主機功率 | 8.5KW全升 | 附送配件 | ||
| 主機轉速 | 1400r/min | 空壓機 | 無 | |
|
|
| 應用工具 | T型扳手1把,緊帽扳手1把,內六角扳手一套,扣扳一套,氣嘴2個，氣漲軸2根（標準尺碼） | |
|
|
|
| ||
| 傳動方式 | 同步帶傳動 |
| ||
| 軸承 | 哈爾濱產品 | | ||
| 收卷軸 | 鏡面輥300mm | | ||
| 收卷鋼軸 | 160mm | | ||
| 備注：無紡布制品種類較多，以上為常規設備尺寸，如您所作產品 型號要求有變動，均可協商確定或按要求定制。 | ||||

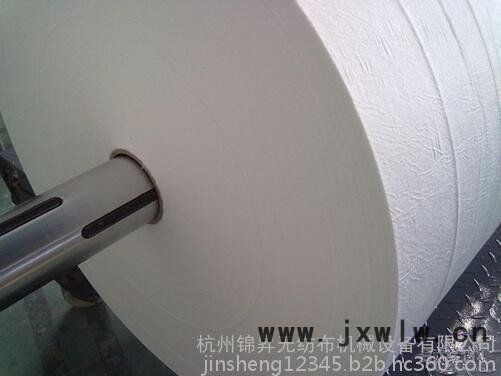

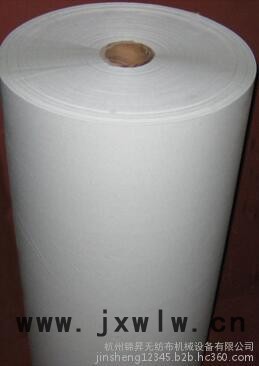

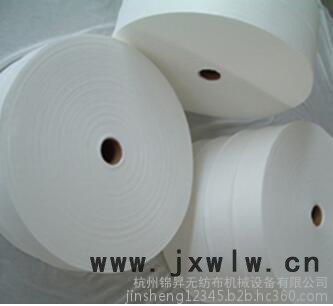

三、此設備適合生產產品圖片如下（部分）：
