| 測量精度 | 0.1 |
|---|---|
| 開孔尺寸 | 91*91 |
| 外形尺寸 | 96*96 |
| 顯示方式 | LED |
| 結構型式 | 屏裝 |
| 品牌 | 長圓 |
| 型號 | PZ96-F |
| 加工定制 | 是 |

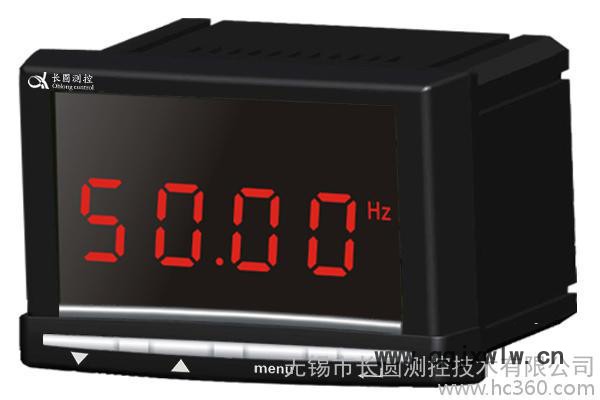

ABU系列數顯頻率表
ABU系列數顯電力儀表
產品簡介
ABU系列數顯電力儀表是高性能的監測儀表，用于配電系統的測量監視與控制，可真有效值測量三相電壓、三相電流、有功功率、無功功率、視在功率、功率因數、頻率、諧波，復費率計量、正反向有功/無功電能計量、漏電監測等。具有RS-485通訊、開關量輸入、越限報警、遙控輸出、模擬量變送輸出和電能脈沖輸出等功能。
ABU系列儀表有著極高的性價比，可以直接取代常規電力變送器、測量?jī)x表、電能計量表以及相關的輔助單元，應用領域非常廣泛，如各種電力監控系統、工礦企業、公共設施、智能建筑和開關柜等。產品符合GB/T 22264-2008要求。
特點
2 高亮度LED或大屏幕LCD顯示，易讀性強，可視度高；
2 菜單直觀，按鍵操作簡單；
2 正反向有功/無功電能計量；
2 各相電壓、電流的總諧波畸變率（THD），2-31次奇次諧波分量；
2 模塊化設計，通訊接口、開關量輸入、繼電器報警輸出、模擬量輸出功能齊全，尺寸小；
2 可對儀表地址、PT/CT等進行任意設定；
2 安裝方便，接線簡單，工程量小，現場可編程；
2 可完成SCADA、PLC中多種通訊軟件的組網；
2 寬范圍交直流通用電源：AC/DC 80V～270V。
2 產品唯一串號
符合標準
技術參數
名稱 | 技術參數 | ||
精度等級 | 電壓、電流、有功功率、無功功率、功率因數：0.5級，頻率：0.1級 有功電能：0.5S級或0.2S級，無功電能：1級或2級 | ||
顯示方式 | LED或LCD顯示 | ||
信號 輸入 | 測量網絡 | 單相、三相四線、三相三線 | |
電壓 | 額定值 | AC 57.7V、AC 100V、AC 220V、AC 380V | |
過負荷 | 持續：1.2倍， 瞬時：2倍/1秒 | ||
功耗 | <1VA（每相） | ||
阻抗 | >300kΩ | ||
電流 | 額定值 | AC 1A、AC 5A | |
過負荷 | 持續：1.2倍， 瞬時：10倍/1秒 | ||
功耗 | <0.4VA（每相） | ||
阻抗 | <20mΩ | ||
頻率 | 45～65Hz | ||
電源 | 工作范圍 | AC/DC：80V～270V | |
功耗 | <4VA | ||
功能 模塊 | 電能脈沖輸出 | 2路脈沖輸出，常數：5000或20000imp/kWh(kvarh) | |
通訊接口 | 1路RS-485通訊，Modbus-RTU協議，波特率：2400～19200bps | ||
開關量輸入 | 4路開關量輸入，干結點方式 | ||
開關量輸出 | 3路繼電器輸出，容量：AC 250V/5A，DC 30V/5A | ||
變送輸出 | 3路模擬量輸出：0/4～20mA或0～5/10V | ||
環境 | 溫度 | 工作：-10℃～55℃，儲存：-25℃～70℃ | |
相對濕度 | ≤93%，無腐蝕性氣體場所 | ||
海拔 | ≤2500m | ||
安全 | 絕緣電阻 | >100MΩ | |
交流耐壓 | AC 2kV | ||
電磁 兼容 | 靜電放電 | 4級 | |
電快速瞬變脈沖群 | 4級 | ||
浪涌（沖擊） | 4級 | ||
外形 尺寸 | 面框尺寸 | 96×48; 48×48; 72×72；83×83; 96×96; 120×120 | |
開孔尺寸 | 91×44; 45×45; 68×68；76×76; 91×91; 111×111 | ||
規格選型
