| 材質 | 不銹鋼 |
|---|---|
| 測量范圍 | 0-10m |
| 測量介質 | 液體 |
| 測量精度 | 0.2 |
| 產地 | 江蘇 |
| 電源 | 交流 |
| 電源電壓 | 24V |
| 防護等級 | IP65 |
| 輸出信號 | 4-20mA |
| 制作工藝 | 集成 |
| 種類 | 液位 |
| 品牌 | 嘉航 |
| 型號 | JH-3051 |
| 加工定制 | 是 |
單法蘭智能液位變送器簡介
液位變送器是一種直接安裝在管道或容器上的現場變送器。由于隔離膜片直接與液體介質相接觸，無須將正壓側用導壓管引出，因此可以測量高溫、高粘度、易結晶、易沉淀和強腐蝕等介質的液位、壓力和密度，然后將其轉換成4～20mA.DC信號輸出。
2詳細介紹

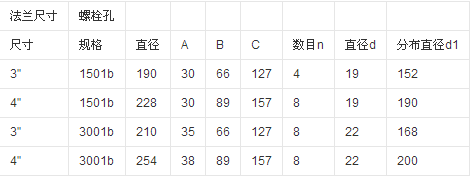

單法蘭智能液位變送器可對各種容器進行液位、密度的精度測量，有平法蘭和插入式法蘭兩種，適用于高粘度介質或懸浮液體測量。TN3851LT型單法蘭液位變送器的安裝法蘭標準按ANSI，法蘭有3"和4"規格，法蘭等級為150LB（2.5MPa）及300LB（5.0MPa），法蘭安裝尺寸見下圖表。如用戶采用GB9116-88標準，則DN=80、100、PN=2MPa請注明。 因隔離膜片很薄，是耐腐蝕的薄弱環節，故接液膜片材料有316L、哈氏C-276、蒙耐爾、鉭等，可適用于不同情況的防腐要求，可根據被測介質濃度、濕度、壓力等參數適合附錄中給出耐腐蝕參考表進行合理選擇。如腐蝕性強的場合可選擇防腐結構變送器。 用戶不注明時以3"150LB安裝法蘭及接液膜片材料316L 供貨。 TN3851LT型單法蘭液位變送器的安裝法蘭標準按ANSI，法蘭有3〃和4〃規格，法蘭等級分為
150LB（2.5MPa）及300LB
（5.0MPa），法蘭安裝尺寸見下圖表。如用戶采用GB9116-88標準，則DN=80、100、
PN=2MPa請注明。接液膜片材料有316L、哈氏C-276、蒙耐爾、鉭
等。用戶不注明，時以3〃150LB安裝法蘭及接液膜片材料31供貨。
外型尺寸圖
3主要特點
結構簡單：無任何可動或彈性元件，因此呆靠性極高，維護量極少。
安裝方便：內裝式結構尤其顯示出這一特點，無需任何專用工具。
調整方便：零位、量程兩個電位器可在液位檢測有效范圍內任意進行零點遷移或量程的改變，兩個調整互不影響。
用途廣泛；適用于高溫高壓、強腐蝕等介質的液位測量。
4技術指標
輸出信號：4～20MA.DC 二線制（模擬）
二線制 4～20mA 直流信號上疊加數字信號，由用戶選擇線性或開方輸出。（智能）
供電電源：12～45V.DC(詳見負載特性圖)
負載特性：
量 程 比：10：1 或 100 比 1
電源影響：<0.005%輸出量程/V
負載影響：電源穩定時，無負載影響。
測量精度：調校量程的?.1%，?.2（標配精度為?.2%，若選擇其他精度請在訂貨選型
時注明。）
阻 尼：通常可在 0.1～16 秒之間可調，當灌充惰性液或帶遠傳裝置時，時間常數會增大。
啟動時間：<2 秒，不需預熱
工作環境：環境溫度 -29～93℃（模擬放大器）
-29～75℃（數字/智能放大器）
-29～65℃（帶顯示表頭）
環境濕度 0～95%
防護特性：防護能力 IP65
防爆類型：隔爆型 Exd II BT4-6
本安型 Exia II CT5
靜壓影響：DP 類零位誤差：對于 14MPa,
5選型標準
TL-1151/3351LT法蘭式液位變送器的安裝法蘭標準按ADSI，法蘭有3〞、4〞規格，法蘭等級為150LB(2.5MPa)、300LB。如用戶采用GB9116-88S標準，則DN=80、100、PN=2MPa請注明。
●測量范圍
差壓：0-6.2-690KPa
