| 別名 | 整平修邊機、整平分條機 |
|---|---|
| 材質 | 不銹鋼 |
| 電動機功率 | 190KW |
| 電壓 | 380（V） |
| 動力類型 | 電動 |
| 規格 | 0.4-3.0×1600 |
| 控制形式 | 自動 |
| 類型 | 全新 |
| 外形尺寸 | 36000*8000 |
| 用途 | 將各種卷板材料經開卷、整平、定尺、剪切成不同規格板材 |
| 種類 | 剪切機 |
| 重量 | 25 |
| 是否庫存 | 否 |
| 作用對象材質 | 金屬 |
| 品牌 | 泓佳機械 |
| 型號 | 1600 |
| 加工定制 | 是 |

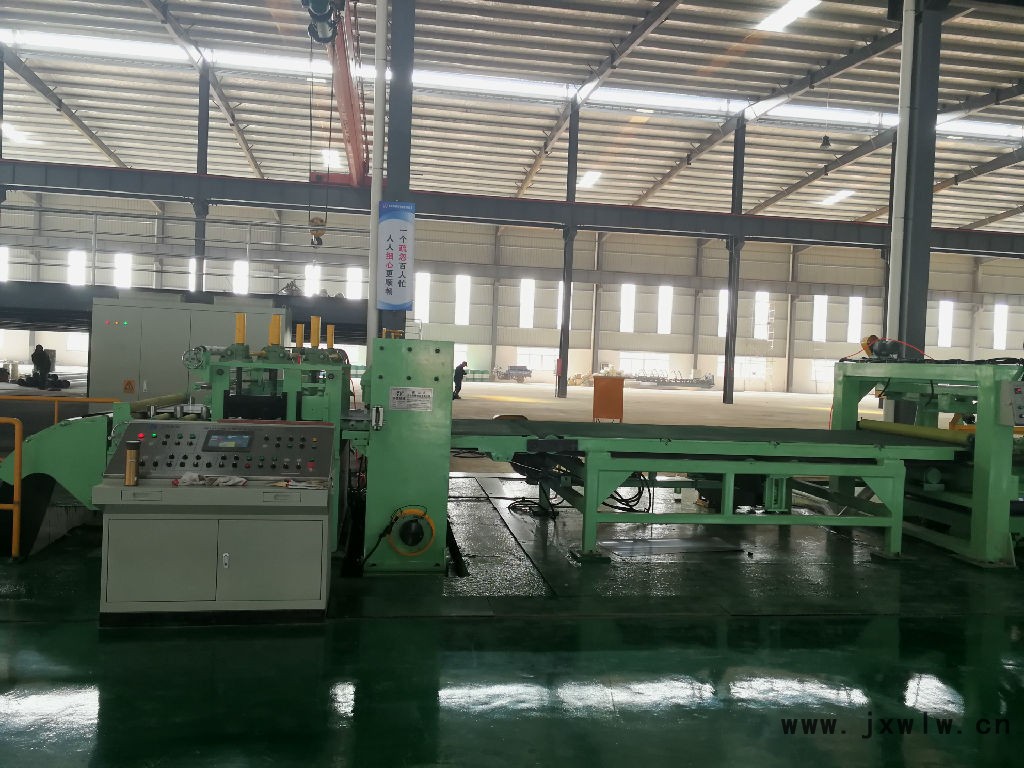

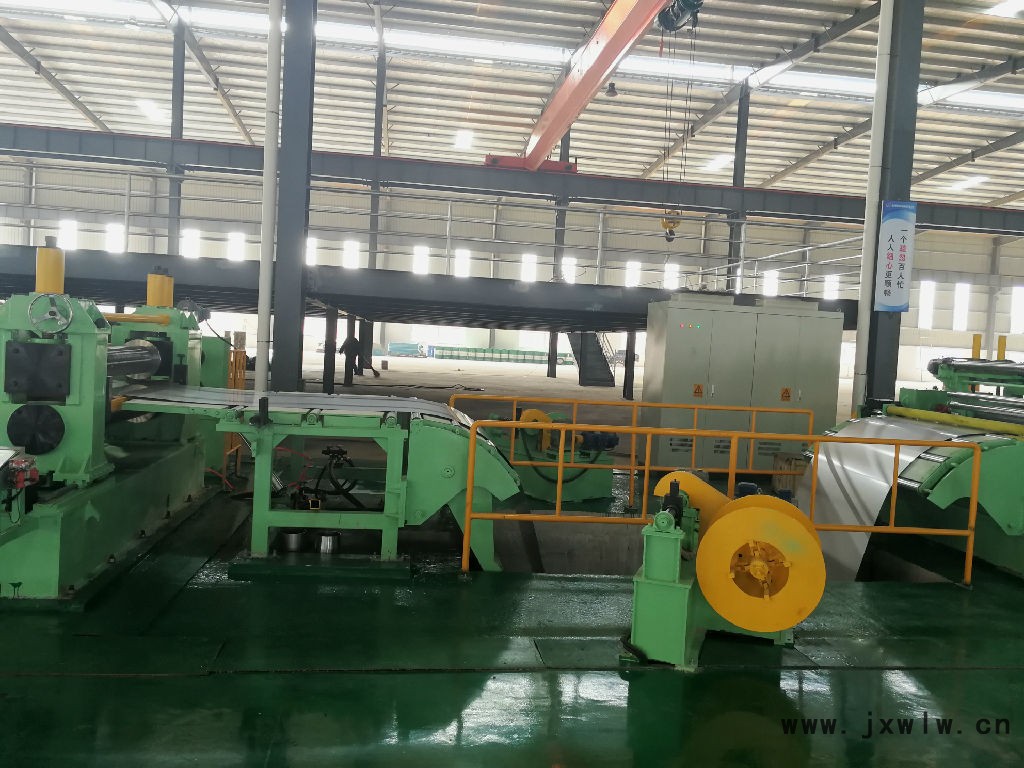

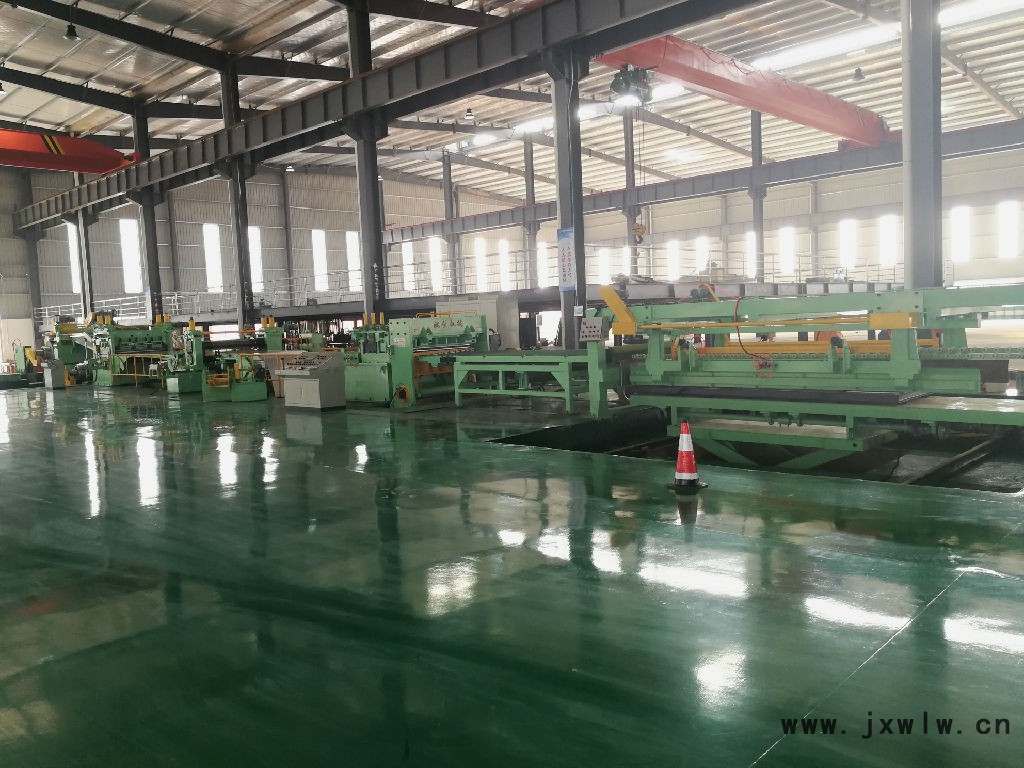

一、設備概述
該機組用于將成卷的金屬帶材開卷、矯平、修邊，按所需長度橫向剪切，并垛堆整齊。機組采用氣、液壓、交流伺服系統，PLC控制，剪切片數和長度可設定。機組性能穩定，人機界面良好，操作安全方便。
二、主要技術參數
（一）、鋼卷原料參數
1． 適用材質：不銹鋼
2． 卷板厚度：0.4～3.0 mm
3． 卷板寬度：500～1600 mm
4． 鋼卷內徑：Φ508 mm /φ610 (增加襯套)
5． 鋼卷外徑：≤Φ1800 mm
6． 鋼卷重量：≤25T
（二）、剪切成品參數
1． 定尺長度：500～4000 mm
2． 剪切速度：≤70M/min
3． 修邊寬度精度：≤±0.1 mm
4． 剪后長度誤差：≤±0.5 mm
5． 剪后對角線誤差：≤±0.8 mm
6． 校平后板材的平整度：≤ 1.5mm/㎡
（三）、設備其它參數
1． 電源：380V/50HZ/三相四線
2． 裝機容量：190kw
3． 機組占地面積(約)：長36m×寬8m×高2m
4． 機組方向：由左至右（在操作臺面向機組）
三、剪切工藝流程
上料→開卷→夾送、校平→活套→導向、覆膜→修邊→廢邊卷取→活套→導向、NC定尺、覆膜→橫剪→輸送帶→堆垛架→集料臺
