| 處理污水量 | 50m3/h |
|---|---|
| 臭氧用量 | 60g/h |
| 空氣量 | 50m3/min |
| 貯氣罐容積 | 120m3 |
| 流量計規格 | 11m3/h |
| 出水管口徑 | 100mm |
| 進水管口徑 | 125mm |
| 外形尺寸 | 650cm |
| 曝氣機功率 | 1.5kw |
| 水泵功率 | 2.0kw |
| COD去除率 | 85 |
| 出水濁度 | 10mg/l |
| 介質溫度范圍 | 15-35 |
| 進水濁度 | 1000mg/l |
| 凈水量 | 200m3/h |
| 類型 | 溶氣氣浮機 |
| 溶氣水壓力 | 280 |
| 應用范圍 | 制革,紡織,乳品加工,化學,機械加工,煉油,食品飲料,污水處理,纖維生產,印染,油漆,造紙 |
| 種類 | 溶氣氣浮機 |
| 自重 | 5t |
| 品牌 | 核工 |
| 型號 | HGQF |
| 加工定制 | 是 |
| 氣浮方式 | 溶氣氣浮 |
| BOD去除率 | 90 |
一．設備概敘

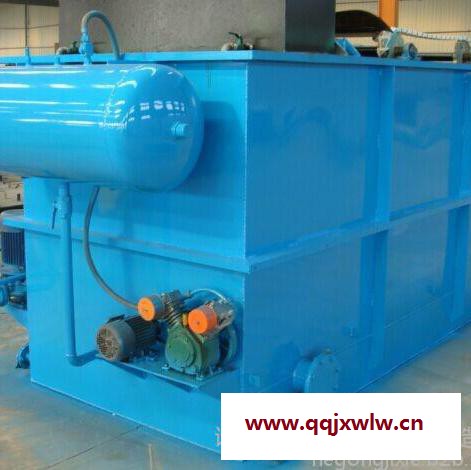

溶氣氣浮機是利用清水或部分處理后的回流水，經微氣泡發生器將空氣吸入混合，形成溶氣水，在氣浮池內減壓釋放，溶入水中的空氣以20-30μm氣泡形成析出，具有很高的表面積吸附能力，對不同濃度污水的懸浮物均可較好的去除，處理后部分清水（設計指標為20-40％，通常可采用30％），經氣浮循環工作泵，加壓進水溶氣罐中與空氣進行混合，空 氣溶解到水中，這時的溶氣效率達到80％以上。溶解在水中的空氣從水中釋放出來，形成粒徑為20-50μm的微氣泡，微氣泡同污水中的懸浮物結合，使懸浮物在污水中的比重變小，直至浮上水體表面；形成大量浮渣，再由氣浮池上安裝的鏈式刮沫機，把浮渣清除，達到處理效果。
結構圖如下：
二．規格參數
| 型號 | 處理能力 (m3/h) | 溶氣水量 (m3/h) | 重量(T) | |
| HGSF-5 | 5 | 1-2 | 2.1 | 6.5 |
| HGSF-10 | 10 | 2-3 | 3.2 | 8.5 |
| HGSF-20 | 20 | 5-7 | 3.6 | 14.7 |
| HGSF-30 | 30 | 6-10 | 3.9 | 19.2 |
| HGSF-50 | 50 | 15-20 | 5.6 | 41 |
| HGSF-80 | 80 | 24-32 | 7.6 | 63 |
| HGSF-100 | 100 | 30-35 | 11.5 | 81 |
| HGSF-150 | 150 | 60-80 | 15 | 115 |
| HGSF -200 | 200 | 80-100 | 19 | 160 |
| HGSF -250 | 250 | 110-120 | 23 | 230 |
| HGSF -300 | 300 | 120-180 | 26 | 295 |
三．主要構造說明
1氣浮系統
氣浮系統集進水、絮凝、分離、集水、出水于一體，與傳統氣浮設備類似，設有一個穩流室、溶氣釋放室，使處理性能更穩定，效果更優越。
穩定室：通過折板反應的原水，流速很高，若直接與溶氣水接觸，會消散微小氣泡，影響氣泡沾附絮塊效果，從而降低氣浮處理效率，若增加了穩流室，使湍流的原水動能消耗，勻速進入溶氣水釋放室，從而有力保證了去除效果。
溶氣釋放室：溶氣釋放室與分離室于一個槽體。中間隔開，溶氣水與絮凝完畢的原水在此粘附，緩慢上升，進入氣浮分離室，保證了絮凝塊與微小氣泡的接觸空間與時間，使溶氣水的釋放率達80-100％
2溶氣系統
對于氣浮設備來說，溶氣系統好比是氣浮設備的“心臟”，也是氣浮設備的主要的部件，在這個階段，氣與水在泵的進口處一起吸入，經剪切加壓混合成溶氣水，氣液兩相充分混合并達到飽和,整套溶氣系統最大的含氣量達10％，且氣體的溶解度為100，使氣體彌散時的微氣泡分布均勻，平均氣泡直徑小于30um。該溶氣系統是對傳統氣浮改進和技術創新，提高了氣浮分離效率，大大降低設備生產和運行費用。
3刮渣機
刮渣機的運行方式及速度直接影響到氣浮出水的水質和污泥含固率。該系統采用回轉式刮渣機，可將浮渣連續均勻地刮入浮渣槽，減少了浮渣相互碰撞的現象；另外，高度可調的刮板能更好的適應各種運行條件，降低污泥含水率。
4控制系統
控制系統均采用先進的電器元件（德力西或正泰），以保證設備的長期有效運行。
5配套設備
氣浮藥劑和加藥設備也是確保處理效果的重要因素，我們可根據用戶的需要提供配套的加藥設備和優化的組合藥劑。
四． 功能特點
1．溶氣泵邊吸水邊吸氣，泵內加壓混合、氣液溶解效率高、細微氣泡≤30um。
2．溶氣泵可取代循環泵、空壓機、溶氣罐、射流器及釋放頭等組成的復雜系統。
3．低壓運行，溶氣效率高達99％，釋放率高達99％。
4．微氣泡與懸浮顆粒的高效吸附，提高了SS的去除效果。
5．溶氣水溶解效率80-100，比傳統溶氣氣浮效率高3倍。
6．壓力-容量曲線平坦，容易實現自動控制，易操作易維護、噪音低。
五．適用范圍
造紙廢水處理及纖維回收；
印染廢水處理；
電鍍等含各種重金屬離子廢水處理；
含油廢水處理；
制革廢水處理；
化工廢水處理；
油漆廢水處理；
食品廢水處理；
酸洗磷化廢水處理；
生物處理的泥、水的分離；
低溫低濁度地面水處理；
市政污水、化學工業、飲料工業、煉油工業、食品工業、紡織工業、屠宰工業，乳品工業等，涉及懸浮物分離、油 油水分離及凈化、混凝反應絮體分離，活性污泥分離等方面的應用。
