| 安裝位置 | 有紙記錄儀 |
|---|---|
| 測量精度 | 0.002 |
| 產地 | 安微 |
| 儲存卡 | 32g |
| 電源電壓 | 220V |
| 分辨率 | 0.1 |
| 輸出形式 | 4-20Ma |
| 數據傳輸接口 | USB |
| 數據存儲容量 | 32G |
| 像素 | 800萬 |
| 執行質量標準 | 國標 |
| 分類 | 有紙記錄儀 |
| 品牌 | 齊新 |
| 型號 | QXR-1000 |
| 加工定制 | 是 |
| 拍攝角度 | 0 |
| 數據存儲時間 | 循環錄像 |
| 啟動模式 | 立即啟動 |

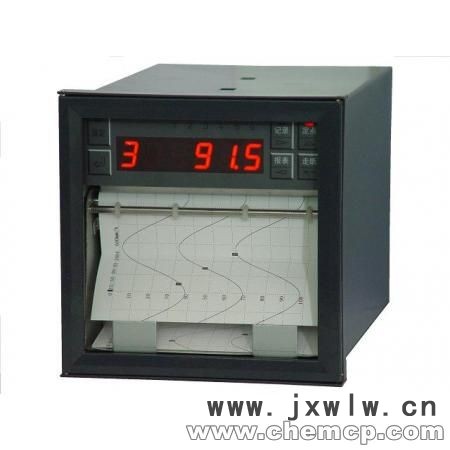

QXR-1000型有紙記錄儀以獨特的熱打印記錄方式和先進的微處理器控制技術，實現了高記錄清晰度、高精度、高可靠性、多功能且便于操作。有紙記錄儀可連續記錄和數字打印。QXR-1000型有紙記錄儀的每個通道均可直接選擇接收多種熱電偶、熱電阻、電壓和電流信號，并可對被測信號進行數字顯示及進行趨勢記錄和數字記錄，能在本身打印的100mm寬的紙格上同時記錄刻度值、時間及每一個信號的曲線，并將通道號印在各通道的軌跡旁。有紙記錄儀可通過鍵盤設定測量信號種類、小數點位置、顯示范圍、記錄邊界、報警值、回差、系統誤差的校正、記錄標尺、數據打印間隔、走紙速度、打印深度及時間等參數，并對所設參數加以保護。有紙記錄儀被廣泛應用于醫藥、石油、化工、冶金、電力等行業及科研單位。
主要性能及技術指標:
1．輸入通道 單點 雙點 三點 四點 五點 六點 八點
每個通道的測量信號種類可由用戶自己設定
也可在定貨時注明。[由廠方為用戶設定好]
2．通道隔離: 輸入通道之間相互隔離，無干擾。
3．顯示功能: 測量值的定點或巡回顯示
設定參數顯示[在設定狀態下]
報警提示符及提示燈
時間顯示[在所有輸入信號全部關閉情況下]
4．記錄功能: 采用進口固定式熱敏頭，無筆墨消耗，無筆位
誤差，抗震動
在100mm范圍內有800個熱印點
對測量值進行趨勢記錄和數字記錄
在記錄曲線同時打印標尺刻度及每個通道標記
每隔100mm打印一次刻度值、當前時間和走紙速度
5．實時時間: 由鍵盤設定當前日期和時間
即使掉電,也不影響正常計時
6．曲線遷移功能: 通過對記錄邊界的設定，可使不同通道的趨勢記錄曲線分離開。
7．標度變換功能: 對于電壓及電流輸入信號，可通過對顯示范圍的設定，實現顯示及記錄對輸入信號的線性標度。對于熱電偶及熱電阻信號顯示范圍就是其測量范圍。
8．輸入信號種類及測量范圍: 各種熱電偶、熱電阻、標準電壓及電流信號，由鍵盤設定選擇。
表一
| 信號種類 | 量程代碼 | 測量范圍 | |
| 電 流 | mA | 01 | 0～10mA |
| mA | 02 | 4～20mA | |
| mA開方 | 03 | 4～20mA開方 | |
| 電
壓 | mV | 11 | 0～20mV |
| mV | 12 | 0～50mV | |
| mV | 13 | 0～100mV | |
| V | 14 | 0～5V | |
| V | 15 | 1～5V | |
| V開方 | 16 | 1～5V開方 | |
| 熱 電 阻 | Pt100 | 21 | -50.0～550.0 °C |
| Cu100 | 22 | -50.0～150.0 °C | |
| Cu50 | 23 | -50.0～150.0 °C | |
| 遠傳壓力電阻 | 24 | 0～400Ω | |
| 熱 電 偶 | T | 31 | 0.0～400.0 °C |
| E | 32 | 0～1000 °C | |
| K | 33 | 0～1300 °C | |
| S | 34 | 0～1750 °C | |
| B | 35 | 500～1800 °C | |
| 關閉通道 | 00 | 該通道關閉 | |
概述
9．走紙速度: 通過鍵盤任意設定，走紙速度為10 mm/h到990mm/h。
10．報警功能:
提供六組繼電器接點輸出，由用戶任意組合使用
每個通道報警均可選擇上限、下限、差值上限、差值下限
每個通道的報警回差可設定，繼電器動作時有指示燈提示
繼電器觸點容量：24VDC, 3A； 220VAC, 3A
11．通訊： 可提供RS232C或RS485通訊接口
【此項為擴展功能,定貨時須注明】
12．模擬量輸出：可提供兩路4 ~ 20 mA模擬量傳送輸出
【此項為擴展功能,定貨時須注明】
13．采樣周期: 0.6S
14．?dāng)?shù)字顯示及報警精度: ±0.2%F?S
15．趨勢記錄精度: ±0.2% 「兩幅」
16．?dāng)?shù)字記錄精度: ±0.2%F?S
17． 輸入阻抗: 大于10MW 〖注：進行電流測量時，輸入阻抗為250W〗 18．功率消耗: 不大于30W
19．正常工作環境: 溫度范圍：0～50°C 濕度范圍：10～85 % R?H
20．電源電壓: 220 V; 50 Hz
21．外形尺寸: 144 ′ 144 ′ 200 mm
22．開孔尺寸: 138+1 ′ 138+1 mm
| 量程代碼 |
| ～ | |||||
| 小數點位 |
| ～ | |||||
| 顯示下限 | ～ | ［］ | |||||
| 顯示上限 | |||||||
| 記錄左邊界 | |||||||
| 記錄右邊界 | |||||||
| 報警上限 | |||||||
| 報警下限 | |||||||
| 偏差上限 | ～ | ||||||
| 偏差下限 | |||||||
| 報警回差 |
|
| ～ | ||||
| 誤差校正 | 或+ |
| ～ | ||||
| 走紙速度 |
| ～mm/h | |||||
| 記錄標尺 |
| ～ | |||||
| 自動打印測量值時間間隔 | ～分鐘 | ||||||
| 年份 | | | ～ | ||||
| 日期 | 月 ～ | 日 ～ | |||||
| 時間 | 時 ～ | 分 ～ | |||||
| 打印深度 |
| ～ | |||||
