| 產地 | 臺灣 |
|---|---|
| 額定轉速 | 36000（rpm） |
| 加工方式 | OEM加工 |
| 主軸錐孔 | 120 |
| 適用機床 | 皆可 |
| 是否庫存 | 否 |
| 是否批發 | 是 |
| 最大轉速溫升 | 7（℃） |
| 動平衡 | 0.001（mg） |
| 最大轉速噪音 | 25（db） |
| 錐孔振擺 | 0.001（mm） |
| 品牌 | 臺灣數格 |
| 型號 | AMS-120g、AMS-120m |
| 質量認證 | CCC |
1、什么是電主軸：
電主軸是在數控機床領域出現的將機床主軸與主軸電機融為一體的新技術，它與直線電機技術、高速刀具技術一起，把高速加工推向一個新時代。電主軸是一套組件，它包括電主軸本身及其附件：電主軸、高頻變頻裝置、油霧潤滑器、冷卻裝置、內置編碼器、換刀裝置等。電動機的轉子直接作為機床的主軸，主軸單元的殼體**是電動機機座，并且配合其他零部件，實現電動機與機床主軸的一體化。
隨著電氣傳動技術（變頻調速技術、電動機矢量控制技術等）的迅速發展和日趨完善，高速數控機床主傳動系統的機械結構已得到極大的簡化，基本上取消了帶輪傳動和齒輪傳動。機床主軸由內裝式電動機直接驅動，從而把機床主傳動鏈的長度縮短為零，實現了機床的“零傳動”。這種主軸電動機與機床主軸“合二為一”的傳動結構形式，使主軸部件從機床的傳動系統和整體結構中相對獨立出來，因此可做成“主軸單元”，俗稱“電主軸”(ElectricSpindle,Motor Spindle)。由于當前電主軸主要采用的是交流高頻電動機，故也稱為“高頻主軸”（High FrequencySpindle)。由于沒有中間傳動環節，有時又稱它為“直接傳動主軸”（Direct Drive Spindle)。

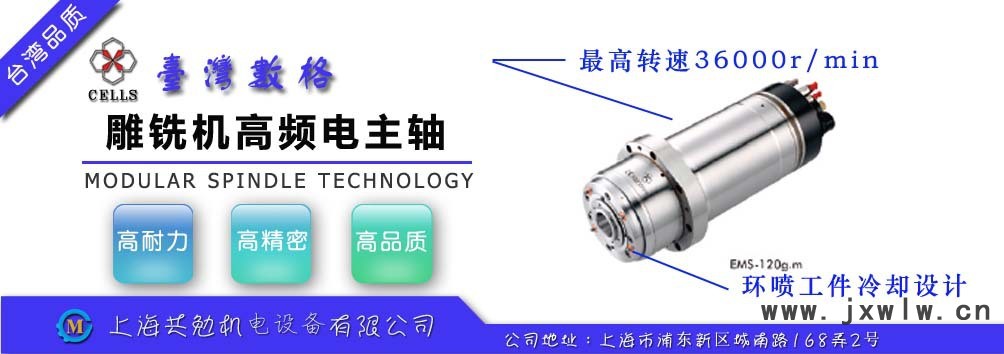

2、我們的電主軸
3、產品主要技術參數：
主軸形式 | AMS-120g.m（ISO-30） | ||||||
**高轉速 | 30000r/min(油脂）36000 r/min(油氣) | ||||||
外型 | 套筒外徑 | mm | Φ120 | 功率 | 轉矩S1 **/S6 60%(P) | N.m | 6.1/7.2 |
主軸軸長 | mm | 423.5/371.5 | 基底轉速(n0) | 1/min | 12020 | ||
重量 | kg | 26 | 夾持規格 | 前軸承規格 | mm | Φ45mm | |
法蘭安裝 |
| YES | 刀柄規格 |
| ISO-30 | ||
操作位置 |
| V/H | 驅動鍵 |
| - | ||
潤滑 | 油脂 |
| YES | 刀具**大尺寸 | mm | Φ20.0mm | |
油氣 |
| Yes | 靜態拉力 | N | 2300-2600 | ||
噴射潤滑 |
| - | 主軸松刀壓力 | Bar | Oil60-80 | ||
馬達 | 馬達級數 | pole | 4 | 設備 | 換刀吹氣 | Bar | 5 |
電壓 | V | 220/380 | 編碼器 |
| 128T | ||
**大頻率 | Hz | 1000/1200 | 氣幕 | Bar | 1-1.5 | ||
旋轉方向 |
| CW/CCW | 冷卻系統 | kw | 2 | ||
功率 | 馬達功率S1 **/S6 60%(P) | kw | 7.5/9 | 刀具位置 |
| S | |
基底轉速(n0) | 1/min | 12020 | 環噴 |
| S | ||
4、產品主要技術特點：
A、高轉速：**高轉速可達36000r/min，保證了加工表面精度要求
B、高壽命：內置采用德國SKF或FAG陶瓷軸承**降低了發熱量，減小了阻力，提高了主軸的使用壽命和使用精度。
C、使用方便，可外接不同廠家變頻器進行控制轉速和加工。
D、更有貼心環噴工件冷卻設計，使工件達到**好的冷卻效果，從而保證加工精度。
5、產品使用注意事項：
A、確保接設電壓正確。
B、使用前必須將刀柄夾持完好，并檢查是否到位緊固。
C、使用前必須預熱，以防熱脹冷縮影響加工精度。
D、采用循環水冷卻的，應采用蒸餾水，以防冷卻水在高溫下形成水垢，堵塞冷卻管路。
E、選擇合格**的刀柄，以防夾持不緊發生使用故障。
