| 用途 | 螺旋管探傷檢測 |
|---|---|
| 管徑 | φ219～φ1620mm |
| 管壁厚 | 6--16 mm |
| 探傷方式 | 超聲波 |
| 操作方式 | 自動化 |
| 探傷速度 | 0—3m/min |
| 產地 | 河北 |
| 等級 | 優級品 |
| 結構型式 | 臺式 |
| 品牌 | 飛泰/FeiTai |
| 型號 | NUTM-1620 |
| 加工定制 | 是 |
本品為螺旋焊管超聲波自動探傷設備 設備詳情、報價請撥打電話：18931180976李經理
螺旋焊管超聲自動探傷設備介紹
本產品是NUTM1620型離線式螺旋鋼管焊縫超聲聯合自動探傷設備,該設備探傷采用離線檢測,通過直線滑軌及探頭跟蹤系統使檢測探頭與螺旋鋼管上焊縫形成直線相對移動，完成對鋼管的焊縫及全管體探傷。
螺旋焊管超聲自動探傷設備的組成
1、檢測操作平臺 2、探頭系統升降裝置 3、探頭跟蹤裝置
4、鋼管旋轉驅動系統 5、電控系統 6、數字48通道超聲探傷儀器
7、橫梁及探頭行走系統 8、液壓系統 9、翻料系統
10、焊縫跟蹤系統 11、氣路系統及打標裝置 12、水循環系統

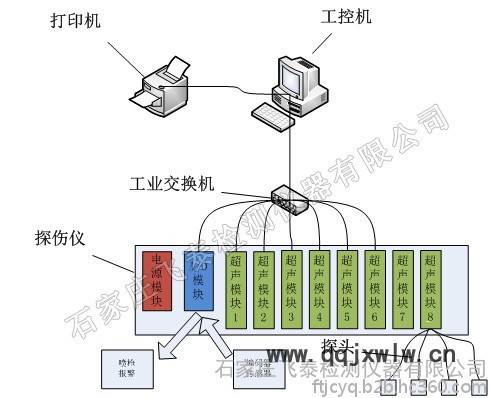

本設備是鋼管焊縫及管體離線超聲自動檢測裝置，采用超聲波——橫梁式水膜法探傷，適用于直徑219-1620mm、壁厚8-16mm的螺旋焊縫鋼管檢測。系統采用計算機控制與信號實時采集處理相結合技術，利用多通道數字探傷儀在高速計算機的支持下，實現自動檢測缺陷，自動評估缺陷，顯示并記錄（缺陷）回波幅值、存儲和打印檢測數據、按用戶要求格式自動生成檢測報告。
焊管管體探頭跟蹤系統
檢測操作平臺
螺旋焊管超聲自動探傷設備應用領域
直縫焊管焊縫及全管體超聲波自動檢測。
螺旋焊管（雙面埋弧焊、預精焊等）焊縫及全管體超聲波自動檢測。
螺旋焊管超聲自動探傷設備探傷檢測工藝
焊縫縱、橫向缺陷檢測，焊縫鈍邊區串列檢測及焊縫熱影響區分層檢測
管端盲區：縱向及分層檢測 ≤ 50mm；橫向檢測 ≤ 50+2×T（T為壁厚）
檢測方法：螺旋焊縫：水膜法
直縫焊管：水膜法或水柱射流法
ERW/HFW焊管：水柱射流法
檢測通道：焊縫超聲檢測8通道、管體超聲波檢測40通道
焊縫中縱傷為4通道，橫傷為2通道，分層為2通道。
母材探傷為40通道。
螺旋焊管超聲自動探傷設備工藝描述
被探鋼管由輥道送檢測區域，檢測探頭落下對鋼管進行焊縫高精度探傷。視鋼管有無缺陷，分別給出相應的控制信號；同時，可實時打標、存儲、打印探傷報表，對探傷結果進行統計。根據要求生成統計報表。設備電控由PLC控制，可靠性高，可實現全過程自動化探傷，也可手動操作及標樣調試。輸送、檢測、報警等全部采用PLC實時自動控制。
自動探傷操作系統展示
螺旋焊管超聲自動探傷設備技術參數
1.檢查缺陷的種類：虛焊、未焊透、內外穿透?jìng)?、折疊、夾雜、裂縫、裂紋、凹坑等表面、近表面缺陷等
2.探傷速度:0～5m/min
3.探傷管徑:19～2640mm
4.鋼管長度：5-12m
5.壁厚：6--16 mm
6.探傷通道數:焊縫8通道、管體24通道
7.檢測靈敏度：NB/T47013-2015.3
8.探傷設備綜合性能指標：NB/T47013-2015.3
9.檢出缺陷后處理：即時給出聲光報警信號
檢測標準
◆ API SPEC 5L 《管線鋼管規范》（第45版）
◆ DEP31.40.20.37 （2011）《殼牌管線管規范》
◆ GBT11345-2013 《焊縫無損檢測超聲波檢測技術、檢測等級和評定》
◆ ASME A578/A578M-96 ASTM A53 ASTM A500 JIS G3444 GB/T 3091
◆ Q/SY GJX 101-2010《中國石油管道建設項目部天然氣輸送管道用鋼管通用技術條件》
螺旋焊管超聲自動探傷設備質保期及售后服務
螺旋焊管超聲波自動探傷檢測設備自設備合格驗收之日起，設備保用期為一年。在保期內，因設備設計或制造等賣方原因造成的損壞，賣方需要立即給予免費修復或更換，此工作一般應在2—3天內完成。
長期的科學研究和生產實踐中，我們綜合國內無損檢測設備的特點，消化吸收國外設備的特長，根據我國鋼鐵產品結構，研制生產了適合多種直徑鋼管的自動探傷設備。電控采用傳感技術和微機控制，可實現全自動化探傷。大中小口徑的渦流、超聲在線自動檢測設備，全部通過檢測中心的認證，其中近十余項達到國內先進水平。在大口徑渦流，超聲波智能在線檢測的關鍵核心技術上取得突破，取得了完全自主知識產權和國內先進的科技成果，形成渦流、超聲系列化成套裝備。目前產品達到或高于行業標準，技術水平高于國內，渦流探傷設備、超聲探傷設備的探傷范圍為∮5-∮1500。
