| 探傷模式 | 自動化 |
|---|---|
| 探傷方式 | 超聲波 |
| 探傷范圍 | 碳鋼、不銹鋼、合金鋼等各類鋼管 |
| 探傷管徑 | 219-1620mm |
| 探傷壁厚 | 5-1500mm |
| 探傷速度 | 1-5m/分鐘 |
| 結構型式 | 臺式 |
| 品牌 | 飛泰/FeiTai |
| 型號 | NUTM |
| 加工定制 | 是 |
我們既可生產探傷儀、探傷自動化系統，又可設計加工機械成套設備，是我國為數不多獨立制造全套探傷設備的單位。
石家莊飛泰檢測儀器有限公司生產銷售研發、數字超聲波探傷儀、多通道超聲波探傷設備、水浸超聲波探傷設備生產廠家，公司成立近20年來，主要從事鋼鐵無損探傷方面的研發、設計、生產。根據省“十一五”科技發展規劃，我公司開展大型數字化在線自動無損檢測成套裝備的研究，為我國金屬管材制造行業提供軍民兩用10種系列直徑52000mm的水浸自動探傷檢測成套裝備。
一、概述
全自動水浸超聲波探傷系統，它將對給了鋼管進行全面無損檢測的自動化系統。是確保鋼管成形=后產品質量監控的一項重要手段，近年來也成為大管線生產的設施。
超聲波自動探傷系統統中6只超聲波探頭分三組對鋼管缺陷，橫向缺陷及熱影響區分層缺陷進行在線連續探測，并實現了自動運行控制及終端計算機統一對檢測結果進行綜合管理，自動打標記。運行中，操作簡單，系統檢測過程明了，結果真實可靠。
是目前國內機電一體化微機管理等方面技術水平*高、檢測結果真實可靠的超聲波自動檢測設備，詳細工作原理見系統有關資料。
二、主要指標及性能介紹
適應范圍檢測范圍及通道與探頭配置
管徑：D219-D1620mm
壁厚：5mm-1500mm
管長：5-60m
檢測方式：在線
縱向缺陷：2-15個通道，探頭2.5MHz 10×14。
橫向缺陷：2-15個通道，探頭2.5MHz 10×14。
熱影響區分層缺陷：2-15個通道，探頭5MHz 14×8。
系統技術指標
滿足API 5L、GB/T9711.1-1997、GB/T9711.2-1999標準要求。
檢測速度：0.6-3米/分。
標記精度：±10mm。
本系統能滿足于GB/T9711.1-1997和API.Spec/5L及相應標準的檢測系統要求。
對管體的焊縫缺陷、焊接熱影響區分層缺陷進行全自動檢測。
重復頻率：1600HZ 800HZ 400HZ
頻帶寬度：1-10MHZ
垂直線性：≤5%
水平線性：≤1%
動態范圍：＞28db
靈敏度余量：≥50db（2.5PΦ20探頭檢測200-Φ2平底孔）
分辨率：＞26db
噪聲電平：＜15%
衰減器誤差：±1db/12db
具有電動氣動調節探頭位置功能。
滿足現場工作要求：手動/自動操作靈活可靠。
抗干擾能力：能防止電磁波干擾和網絡電壓的波動干擾。
打標精度：±30mm
探傷速度：5m/min。
閘門寬度及位置：鋼中縱波聲程240mm，步進0.15mm。
閘門數量：2個（每通道）。
G1閘門對焊縫加強高旁輪廓波的跟蹤功能。
自動探傷系統探傷流程
三、計算機及控制系統
◆鋼管探傷時由計算機進行綜合管理，實時控制、自動記錄、存儲、報警。◆多通道超聲波儀器滿足A型掃描超聲波探傷儀通用技術條件的要求，同時應適應焊縫在線探傷的需要。
◆六通道超聲波探傷儀有6畫面一組顯示、全數字判定、控制、管理等功能，并具有向計算機進行通訊的能力，儀器結構均采用三單元結構，一單元為前置單元，前置單元放在探頭架旁以減少探頭線過長引起的信號干擾；第二單元為主機，采用數字電路結構，內藏計算機對各種檢測參數進行綜合控制、管理，同時進行主信號循回放大報警；第三單元為顯示單元，通過A/D采集后用17英寸液晶彩色顯示器對六通道探傷信號進行全聲程顯示。
◆系統具有較強的抗干擾硬件措施：如采用凈化穩壓電源，線路屏蔽等措施，在儀器內部設置相關評判報警電路等。G1波門對焊縫加強高輪廓波跟蹤。
因此本系統完全適應在各種復雜電氣環境下正常工作。

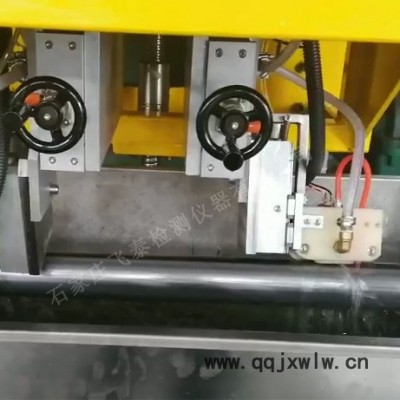

四、機械及焊縫跟蹤系統
◆先進的機電一體化設計，保證各部份機械動作平穩可靠，采用垂直氣動提升氣缸升降機械手移動探頭特殊的三維隨動機械手，確保探頭具有很強的三維隨動能力。◆完善的計算機后處理功能，具有鋼管原始資料統計，檢測數據實時處理，計算機控制標記，超標缺陷的長度計算及計算機繪制缺陷分布圖示，各探頭報警位置統計、鋼管評判、存儲、打印、拷貝功能及信息通訊能力。
◆焊縫探頭架獨立的機械調整結構具有電動升降（600mm）、電動軸向移動（大
于1600mm）、軸向電動調節（大于180mm）及探頭架旋轉（大于90°）功能。
◆升降軸向移動機構均具有限位保護裝置。下降作業定位時帶有自動定位器，定位精度小于±2mm。同時具有CCD攝像頭攝像，在監視器上人工觀察調整軌跡的功能，達到電動跟蹤目的。
◆通過安裝在探傷機架上的編碼器測量焊縫的運行速度和距離，從而準確記錄和標記缺陷位置。根據運行情況對其基準進行自動修正。
五、質保期及售后服務:
自設備合格驗收之日起，設備保用期為一年。在保期內，因設備設計或制造等賣方原因造成的損壞，賣方須立即給予免費修復或更換，此工作一般應在2—3天內完成。
超聲波自動探傷系統長期的科學研究和生產實踐中，我們綜合國內無損檢測設備的特點，消化吸收國外設備的特長，根據我國鋼鐵產品結構，研制生產了適合多種直徑鋼管的自動探傷設備。電控采用傳感技術和微機控制，可實現全自動化探傷。大中小口徑的渦流、超聲在線自動檢測設備，全部通過檢測中心的認證，其中近十余項達到國內先進水平。在大口徑渦流，超聲波智能在線檢測的關鍵核心技術上取得突破，取得了完全自主知識產權和國內先進的科技成果，形成渦流、超聲系列化成套裝備。目前產品達到或高于行業標準，技術水平國內先進，渦流探傷設備、超聲探傷設備的探傷范圍為∮5-∮1500。
