| 探傷模式 | 超聲波 |
|---|---|
| 探傷方式 | 全自動 |
| 探傷管徑 | 76～195mm |
| 探傷速度 | 1～70m/min |
| 穩定性 | 2db |
| 探傷種類 | 碳鋼管、合金鋼管、不銹鋼管缺陷探傷檢測 |
| 結構型式 | 臺式 |
| 品牌 | 飛泰/FeiTai |
| 型號 | NEM230 |
| 加工定制 | 是 |
本設備是鋼管渦流自動探傷設備，該設備詳細介紹、報價請撥打電話：18931180976 李經理
渦流自動探傷設備介紹
該NEM230型渦流自動探傷設備是我公司生產的渦流自動探傷系列產品，本公司渦流自動檢測設備全部通過檢測中心認證。適用于碳鋼管、合金鋼管、不銹鋼管缺陷探傷檢測。本設備包括機械裝置、控制裝置檢測裝置三部分，采用阻抗平面分析、非等幅相位幅度區域報警等技術，實現缺陷自動檢測、并輸出自動分選信號、標記信號 。
渦流自動探傷設備應用領域
鋼鐵、汽車、機械、電力等行業各類碳鋼管、合金鋼管、不銹鋼管及其他類型鋼管的自動探傷檢測系統。
渦流自動探傷設備技術參數
1.探傷速度:0～70m/min
2.探傷管徑:76～195mm
3.穩定性:2db
4.執行標準:GB7735-2004.YB4083-2000
渦流自動探傷設備結構
1.檢測探頭、磁飽和退磁裝置
穿過式探頭采用自比差分式
磁飽和裝置的功能是消除鐵磁性材料磁導率的不均勻性引起的噪聲，退磁裝置的功能是使鋼管剩磁趨于零。
2 .壓緊裝置
壓緊裝置的功能是將被探鋼管勻速、穩定、同心送入送出探傷單元，克服磁飽和單元的阻力，對無縫鋼管較小彎曲，在彈性范圍內能夠予以“矯直”。
3 .上下料架、標記單元
上下料架的功能是穩定地將鋼管送入送出輥道。
標記裝置是標記缺陷位置。
4 .前后滾道
前后滾道功能是穩定地將鋼管輸入輸出檢測探頭。
5 .儀器與操作臺
操作臺是整個渦流探傷設備的控制中心，協調控制整套設備的工作。

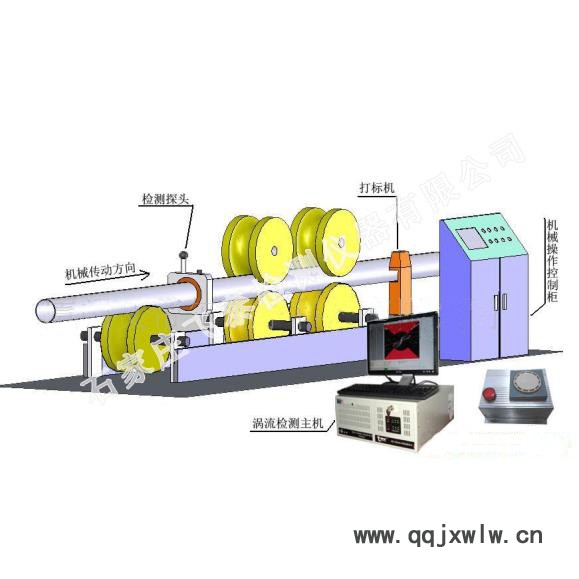

系統總體結構框圖
渦流自動探傷設備優點
本系統采用先進的計算機實時過程監控，動畫顯示，實時信號處理技術。使該套設備在自動化程度，可靠性方面達到國際先進水平。同時，本系統缺陷檢測采用非等幅相位幅度報警技術，對測量結果進行三分選 ( 好、壞 ) 并實時顯示缺陷所在部位。
渦流自動探傷設備檢測工藝
水浸超聲檢測法、水膜超聲檢測法、水注超聲檢測法
梳狀掃查或擺掃掃查檢測平底孔或刻槽
板邊采用邊探跟蹤方式檢測平底孔或刻槽
可檢測工件內部及表面的氣孔、裂紋、夾渣等缺陷
檢測標準
◆NB/T47013-2015《承壓設備無損檢測》
◆GB/T7735-2004《鋼管渦流探傷檢驗方法》
◆GB/T9711.3-2005《石油天然氣工業輸送鋼管交貨技術條件第3部分》
◆Q/SY GJX 101-2010《中國石油管道天然氣輸送管道用鋼管通用技術條件》
◆ASTM A519美國材料標準《機械工程用碳素鋼和鋁合金鋼無縫鋼管》
◆ISO3183-3《美國管線規范》
渦流自動探傷設備質保期及售后服務
渦流自動探傷設備自設備合格驗收之日起，設備保用期為一年。在保期內，因設備設計或制造等賣方原因造成的損壞，賣方需要立即給予免費修復或更換，此工作一般應在2—3天內完成。
