| 產品別名 | 銅鋁對焊機 |
|---|---|
| 產品類型 | 全新 |
| 別名 | 對焊機 |
| 材質 | Q235B |
| 產地 | 山東 |
| 電流 | 交流 |
| 動力形式 | 高周波 |
| 額定輸入容量 | 100KVA |
| 負載持續率 | 50% |
| 工作形式 | 管焊 |
| 加工精度 | 大功率 |
| 控制方式 | 其他 |
| 類型 | 全新 |
| 頻段 | 其他 |
| 驅動形式 | 電動 |
| 用途 | 儲能 |
| 作用對象 | 金屬 |
| 作用原理 | 逆變 |
| 是否二手 | 全新 |
| 焊接原理 | 冷焊 |
| 品牌 | 詠旭 |
| 型號 | UN5-100KVA |
| 保護氣流類型 | 0.55MPa |

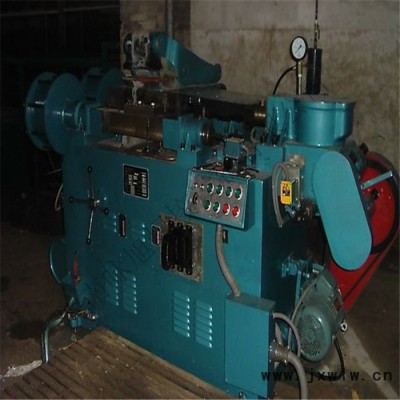

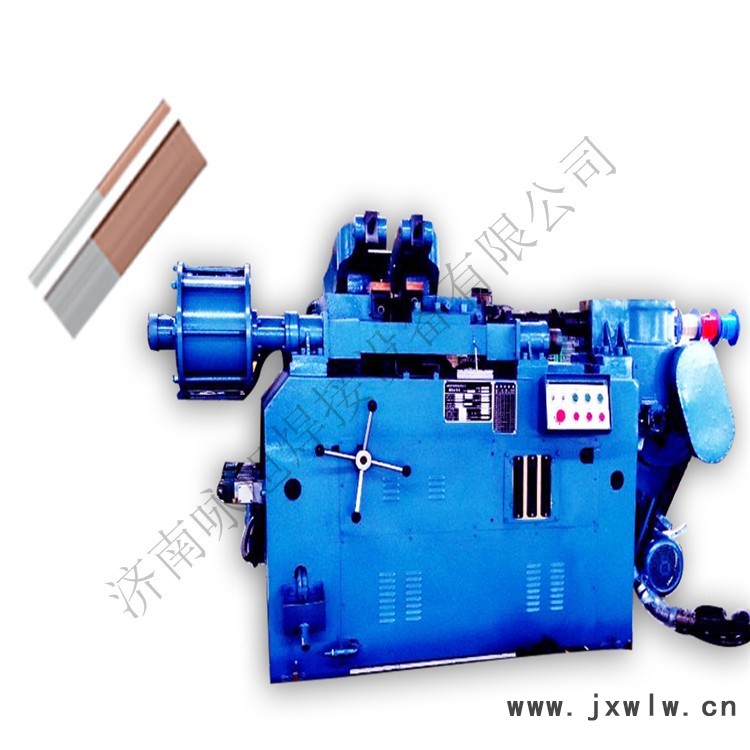

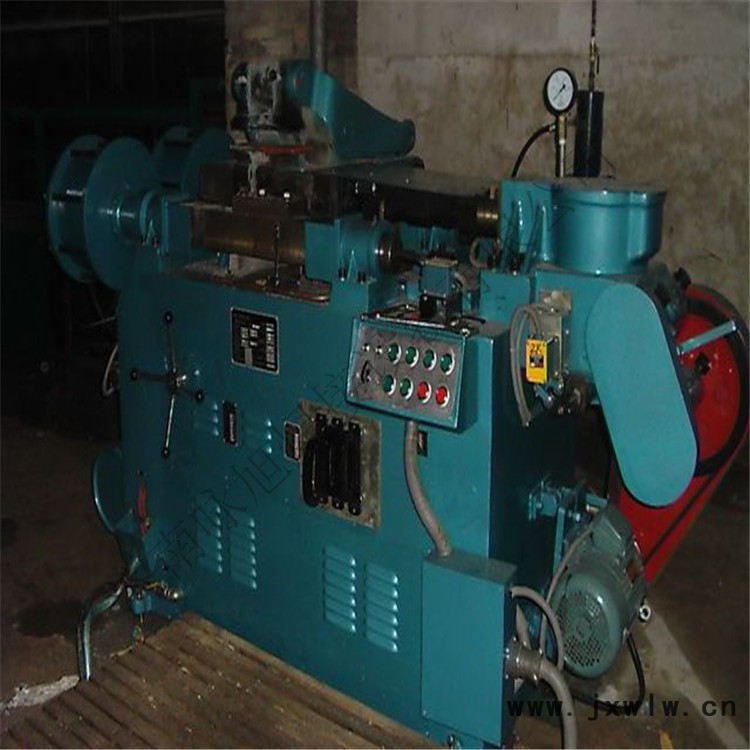

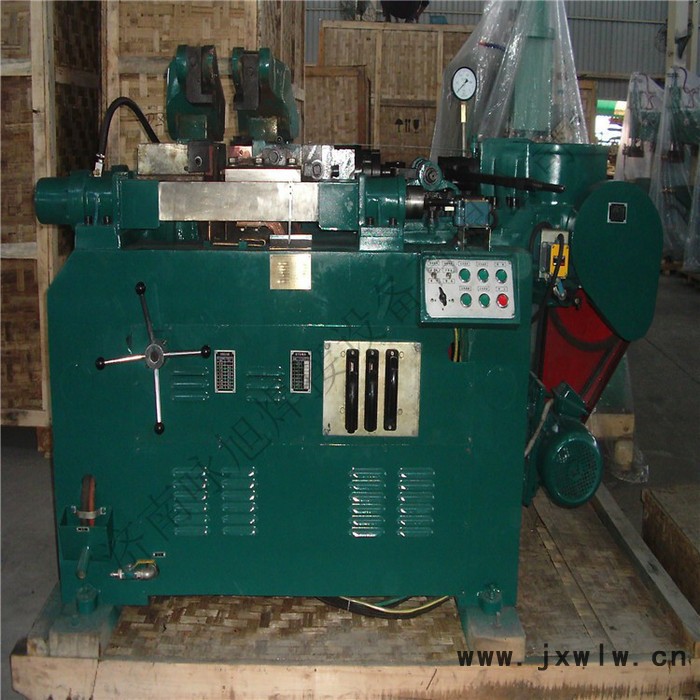

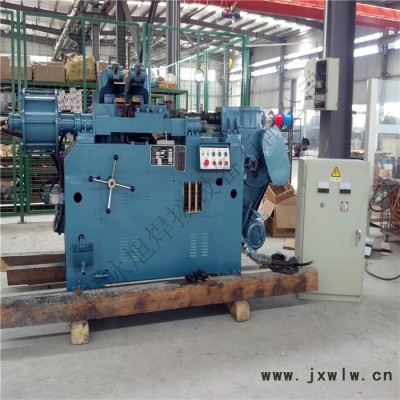

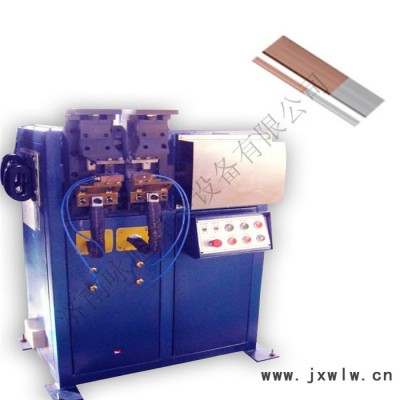

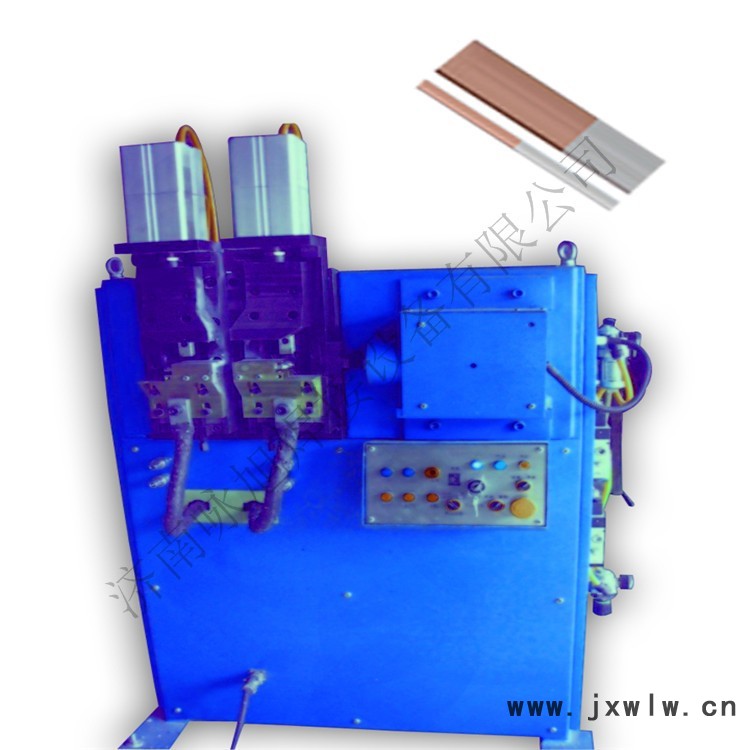

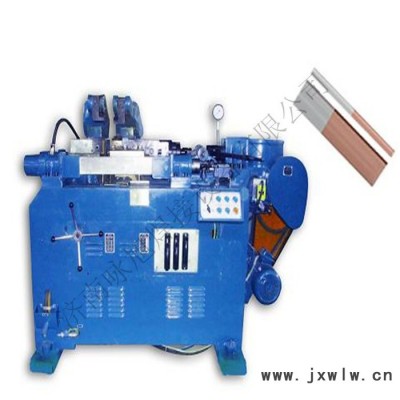

UN5系列銅鋁對焊機
UN5系列銅鋁閃光對焊機，是凸輪式閃光對焊機的一種，也叫銅鋁復合排焊機，銅鋁板和銅鋁棒對焊機，主要用于各種電力金具的銅鋁焊接。
主要原理及特點
該設備主要由機架，定夾具，動夾具，頂鍛傳動機構，焊接變壓器，氣動系統，冷卻系統及控制系統等幾部分組成。
焊接時，根據工件不同的材料和形狀選擇合適的焊接參數，合適預熱時間和預熱電流，合適閃光時間和閃光電流，合適有電流和無電流頂鍛距離，還有需要選擇合適的變壓器調節級數等，然后進行自動連續閃光焊接。
焊接質量檢測標準
焊接后的產品，銅鋁兩種材料的結合部位的抗拉強度要大于原材料的抗拉強度。
為了測試焊接質量，可以進行如下手動測試：將焊接后的產品銅件一端夾緊，先右折90度，然后再左折180度，焊接處不斷裂的，為合格品。
對焊產品的合格率為99%以上。
應用范圍
主要用于各種銅鋁棒材對焊，銅鋁片材對焊，工具，輪圈及各種電力金具等產品的對焊。
主要技術參數
| 設備型號
| 額定容量
| 額定負載
| 輸入電壓 | 輸出電壓與調節級數
| 最大銅鋁對焊截面積 | 氣源壓力 | 冷卻水流量 | 設備重量 | 外形尺寸 |
| UN5-100KVA | 100KVA | 50% | 380V 50HZ | 3.52-7.04V， 8Taps（級） | 200mm2 | 0.55MPa | 200L/ H | 800KG | L:110*W:75*H:30cm |
| UN5-150KVA | 150KVA | 50% | 380V 50HZ | 4.13-8.26V, 8 Taps（級） | 800mm2 | 0.55MPa | 250L/ H | 1500KG | L:254*W:136*H:138cm |
| UN5-300KVA | 300KVA | 50% | 380V 50HZ | 7.92-15.8V， 8 Taps（級） | 1600mm2 | 0.55MPa | 350L/ H | 3000KG | L:254*W:136*H:138cm |
| UN5-3×100KVA* | 3×100KVA | 50% | 380V 50HZ | 5.0-10.0V， 8 Taps（級） | 1800mm2 | 0.55MPa | 600L/ H | 4000KG | L:254*W:118*H:175cm |
*UN5-3×100KVA銅鋁對焊機采用三相次級整流式直流電源，三相電網平衡，對電網沖擊較小，同時具體顯著的節能效果。
*同時還可以根據客戶要求設計制造更大功率的對焊機，例如400KVA,500KVA,600KVA，等等。
