| 型號 | JD-1325 |
|---|---|
| 加工定制 | 是 |
| 類型 | 雕刻機 |
| 產品類型 | 全新 |
| 產品認證 | CCC |
| 動力類型 | 電動 |
| 額定電壓 | 380V |
| 額定功率 | 5.5kw |
| 工作形式 | 全自動 |
| 是否庫存 | 是 |
| 適用范圍 | 木工 |
| 送料速度 | 12-18m/min |
| 特性級別 | 標準級 |
| 顏色 | 橙色 |
| 執行標準 | 企業標準 |
| 最大加工厚度 | 150mm |
| 最大加工寬度 | 1300mm |
| 產地 | 廣東 |
| 最大加工長度 | 2500mm |
| 品牌 | 杰雕 |
機械性能特點：
1.自動加油器，減少爆滑塊機率
2.木工雕刻機機身加固，有6條腿，增加穩定性
3.木工雕刻機經振動時效和退火處理，多次精銑精磨提高機器精度
4.伺服驅動和伺服電機，速度更快，精度更高
5. 正版控制系統，操作0出錯率
6.解決薄板切割加工
機 械 結 構
1.木工雕刻機采用龍門式高剛性結構；
2.木工雕刻機整機采用矩形鋼管焊接，退火去應力熱處理后精加工；
3.采用臺面不動、龍門架移動。
Y軸雙電機驅動技術，極大地提高了機床三軸的抗振性，振動可減少近10倍。由于采用雙電機驅動，減少了移動時龍門的歪斜，提高了輪廓加工精度，表面粗糙度可減少一半，另外機床軸的加速度也可以提高20%。 相當于同類設備3-5臺的工作效率
標準配置：
進 口 直 線 導 軌
1.三軸均采用進口直線導軌齒條傳動；
2.三軸均采用進口25mm直線導軌。我們只使用品質最好的直線導軌。盡管這些優質的部件比其它的部件成本更高，但是它們出色質量是實現用戶所要求的高精度與長壽命的唯一方法。
進 給 驅 動 系 統 （ 可 伺 服 或 步 進，根 據 需 求 定 制 ）
采用微步細分技術，速度快，振動小。
主軸驅動采用四方變頻控制；標配5.5KW高速水冷主軸電機，經動平衡的高速夾頭和高速螺母
1.采用高速夾頭和高速螺母，適用于高速加工；
2.經過嚴格的動平衡，滿足高轉速的要求。
杰 雕 拖 鏈 系 統
采用柔性電纜及拖鏈，顯然比用普通的電纜和拖鏈成本要高很多。但是卻可以保證機器的可靠性。機床每時每刻都在運動，電纜被反復曲折，使用一般普通電纜極容易被折斷，會出現莫名其妙的故障，而且極難維修。我們采用全封閉的拖鏈系統來保證電纜的絕對安全。
應用行業：
廣告標牌，工業加工，工業線切割，模具業，木工家具制造，玩具禮品業，建筑沙盤模型，裝飾裝潢業，PCB制作，印章業等等。
性能參數 The performance parameters

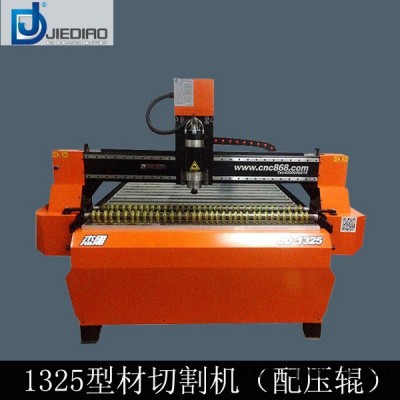

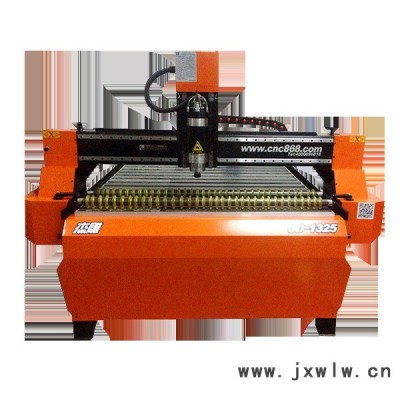

| 機器型號 | JD-1325高速雕刻機(配壓輥） |
| 有效切割范圍 | 1300*2500*150mm |
| X、Y、Z軸運行配置 | 高精密1.25模斜齒 |
| 直線導軌、絲桿 | 臺灣CSK直線方形導軌 原裝TBI2510絲桿 |
| 主軸轉速 | 6000-24000rpm/min |
| 運動控制 | 正版眾泰克控制系統 |
| 雕刻指令 | G Code*、UOO*、mmg*、NC |
| 空程速度 | 30m/min |
| 加工速度 | 12-18m/min |
| 刀具直徑 | Φ3.175、Φ4、Φ6、Φ12.7mm |
| 主軸功率 | 5.5KW380V(可適需求來定） |
| 電機、驅動 | 雷賽步進或伺服電機驅動(可適需求來定） |
| 運動方式 | 龍門移動 |
| 臺面配置 | 鋁型材臺面（加厚型） +壓輥 |
