| 外形尺寸（長x寬x高） | 48x48x85mm |
|---|---|
| 觸發方式 | 其他 |
| 適用范圍 | 電能儀表,足球戰術板,模具標準件,邏輯IC,籃球戰術板,檢測儀器,光電開關,工業計時器,粉塵采樣 |
| 計數范圍 | 99999999 |
| 品牌 | 東昊力偉 |

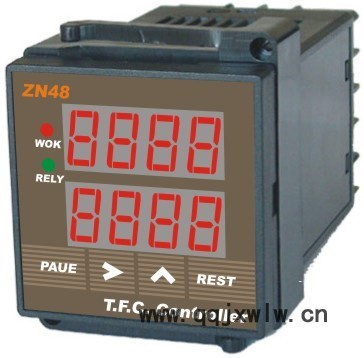

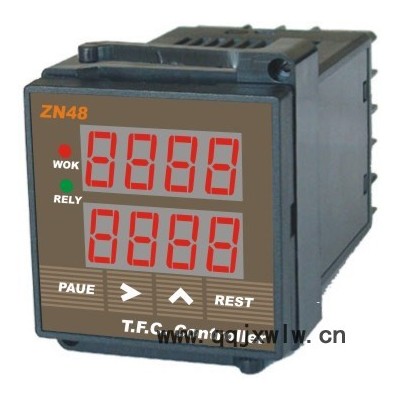

| 型號 | ZN48 |
| 加工定制 | 是 |
| 計數器進制 | 十進制計數器 |
| 計數方式 | 加法計數器 |
產品特點：
包括延時、累時、頻率、轉速、計數有32種功能，各有多種繼電器動作方式；設定值、當前累時值、當前計數值掉電不丟失，計數脈沖寬度、自動復位時間均可調；輸入信號:開關量、觸點信號、電平脈沖、交流正弦信號；可外接光電對管、接近開關、霍爾傳感器、觸點信號；提供9V直流電壓源。
技術參數：●最高測量頻率和計數速度: 2 萬次/秒
●供電電源: AC20 ～ 265V；DC20 ～ 360V
●整機功耗: 小于2W
●繼電器觸點容量: AC277V 10A；DC30V 10A(阻性負載)
●繼電器觸點壽命: 1×107次
●外形和安裝尺寸及重量:
| 型號 | 數碼管字高 | 外型尺寸 | 開孔尺寸 | 重量 |
| ZN48 | 0.36英寸 | 48×48×85mm | 45+0.5×45+0.5 mm | 80g |
| ZN72 | 0.56英寸 | 72×72×110mm | 68+0.5×68+0.5 mm | 100g |
●安裝方式: 面板卡入
●工作溫度: 0℃ ～ +50℃
●儲存溫度: -20℃ ～ +60℃
繼電器動作方式編號表：
| 方式編號 | 繼電器動作方式內容 |
| 1 | 通電儀表工作，達到或超過設定值時繼電器吸合。 |
| 2 | 通電儀表不工作（可通過復位鍵或復位端子使儀表工作），達到或超過設定值時繼電器吸合。 |
| 3 | 通電儀表工作，達到或超過設定值時繼電器釋放。 |
| 4 | 通電儀表不工作，此時繼電器釋放（可通過復位鍵或復位端子使儀表工作，同時繼電器吸合），達到或超過設定值時繼電器釋放。 |
| 5 | 通電儀表工作，達到或超過設定值時繼電器吸合，t秒后，儀表自動復位，重新開始工作。 |
| 6 | 通電儀表不工作（可通過復位鍵或復位端子使儀表工作），達到或超過設定值時繼電器吸合，t秒后，儀表自動復位，重新開始工作。 |
功能編號表：
| 功能說明 | 工 作 范 圍 | 功能編號 | 繼電器動作方式編號 |
| 單延時（正） | 0.01秒～99.99秒 | 01 | 1～6 |
| 單延時（正） | 1秒～9999秒 | 05 | 1～6 |
| 單延時（正） | 1秒～99分59秒 | 07 | 1～6 |
| 單延時（正） | 1分～99時59分 | 09 | 1～6 |
| 單延時（正） | 1分～9999分 | 03 | 1～6 |
| 單延時（倒） | 99.99秒～0.01秒 | 02 | 1～6 |
| 單延時（倒） | 9999秒～1秒 | 06 | 1～6 |
| 單延時（倒） | 99分59秒～1秒 | 08 | 1～6 |
| 單延時（倒） | 99時59分～1分 | 10 | 1～6 |
| 單延時（倒） | 9999分～1分 | 04 | 1～6 |
| 雙延時（正） | 1秒～9999秒 | 15 | 1、2 |
| 雙延時（正） | 1秒～99分59秒 | 13 | 1、2 |
| 雙延時（正） | 1分～9999分 | 17 | 1、2 |
| 雙延時（正） | 1分～99時59分 | 11 | 1、2 |
| 雙延時（倒） | 1秒～9999秒 | 16 | 1、2 |
| 雙延時（倒） | 1秒～99分59秒 | 14 | 1、2 |
| 雙延時（倒） | 1分～9999分 | 18 | 1、2 |
| 雙延時（倒） | 1分～99時59分 | 12 | 1、2 |
| 累時（立即復位） | 0～99時59分59.99秒 | 19 | 1～6 |
| 累時（立即復位） | 0～9999時59分59秒 | 21 | 1～6 |
| 累時（立即復位） | 0～9999天23時59分 | 23 | 1～6 |
| 累時（八秒復位） | 0～99時59分59.99秒 | 20 | 1～6 |
| 累時（八秒復位） | 0～9999時59分59秒 | 22 | 1～6 |
| 累時（八秒復位） | 0～9999天23時59分 | 24 | 1～6 |
| 頻率 | 1～9999Hz | 25 | 1、3 |
| 頻率 | 1.0～999.9Hz | 26 | 1、3 |
| 轉速 | 60～9999RPM | 27 | 1、3 |
| 頻率/轉速通用 | 0～9999（倍率a、b） | 28 | 1、3 |
| 四位可逆計數 | 0～9999 | 29 | 1、3、5 |
| 四位可逆計數 | 0～9999（倍率a） | 30 | 1、3、5 |
| 八位可逆計數 | 0～99999999 | 31 | 1、3、5 |
| 八位可逆計數 | 0～99999999（倍率a） | 32 | 1、3、5 |
