| 產品等級 | 優級品 |
|---|---|
| 產品類型 | 全新 |
| 控制形式 | 液壓半自動 |
| 產地 | 廣西 |
| 加工精度 | 精密 |
| 作用對象 | 金屬 |
| 品牌 | 廣西玉博 |
| 型號 | M7140 |
| 加工定制 | 否 |

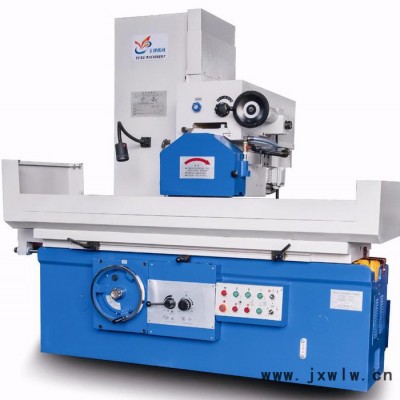

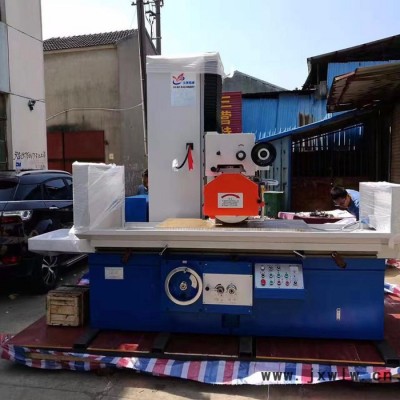

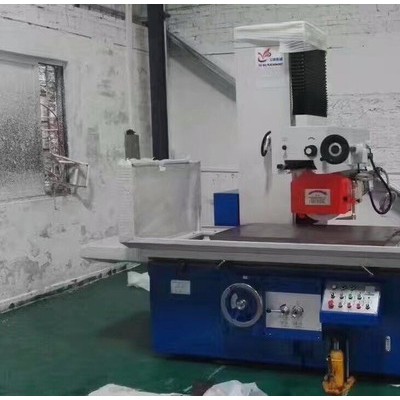

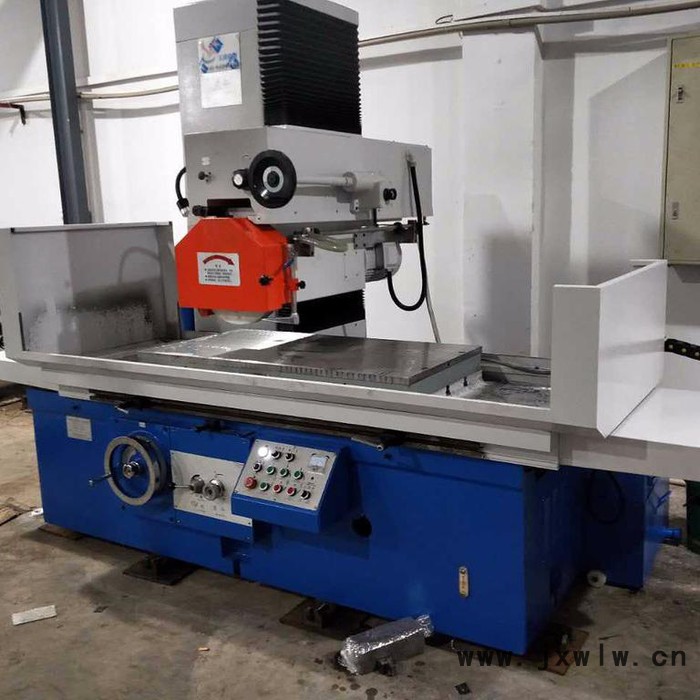

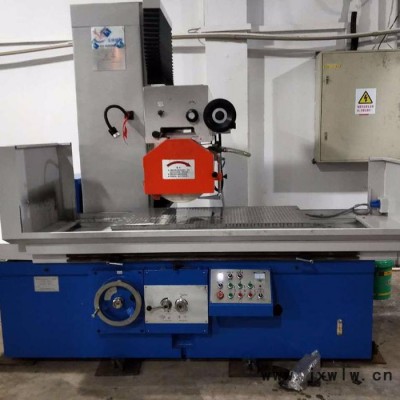

M7140臥軸矩臺平面磨床機型特點：
加寬工作臺面，可磨削較大型工件；
機床采用磨頭移動式結構，床身前后為整體式結構，整機剛性好；
工作臺縱向移動和磨頭橫向移動均采用液壓驅動，無級調速，橫向進給可以手動/自動；
磨頭垂直進給為手動，配有快速升降結構，能減輕勞動強度；
磨頭前端采用錐度滑動軸承，主軸剛性好，精度高；電功率增加到7.5KW，可進行強力磨削；
機床操作方便，運行平穩，噪音低，磨削效率高，性能表現突出。
|
| 主要技術參數 | 單位 | M7140 | M7140×16 | M7140×20 |
| 工作臺 | 工作臺尺寸（寬×長） | mm | 400×1000 | 400×1600 | 400×2000 |
| 最大磨削尺寸（寬×長×高） | mm | 400×1000×400 | 400×1600×400 | 400×2000×400 | |
| 工作臺縱向移動量（液動） | mm | 200-1100 | 200-1700 | 200-2100 | |
| 工作臺速度（無級調速） | m/min | 3-25 | 3-25 | 5-25 | |
| 工作臺T型槽數 |
| 3 | 3 | 3 | |
| 寬度 | mm | 18 | 18 | 18 | |
| 工作臺負載量（含電子吸盤） | kg | 620 | 1000 | 1280 | |
| 電子吸盤尺寸（寬×長） | mm | 400×1000 | 400×800（2塊） | 400×1000（2塊） | |
| 磨頭 | 磨頭橫向最大移動量 | mm | 450 | 450 | 450 |
| 磨頭橫向進給（無級調速） 連續 斷續 |
mm/min mm/次 |
0.8-3 3-30 |
0.8-3 3-30 |
0.8-3 3-30 | |
| 垂直手輪最小刻度 | mm | 0.01 | 0.01 | 0.01 | |
| 手輪每轉磨頭垂直進給量 | mm | 0.5 | 0.5 | 0.5 | |
| 砂輪尺寸（外徑×寬度×內徑） | mm | Φ400×50×Φ203 | Φ400×50×Φ203 | Φ400×50×Φ203 | |
| 電機 功率 | 電氣設備總?cè)萘? | KVA | 14 | 16 | 16 |
| 磨頭電機 功率 轉速 |
KW r/min |
7.5 1440 |
7.5 1440 |
7.5 1440 | |
| 工作 精度 | 加工表面對基面的平行度 | mm | 300:0.008 | 300:0.008 | 300:0.008 |
| 工件表面粗糙度 | μm | Ra0.63 | Ra0.63 | Ra0.63 | |
| 整機 參數 | 機床外形尺寸（約）（長×寬×高） | mm | 3000×1775×2200 | 4550×1775×2200 | 5500×1775×2200 |
| 包裝箱尺寸（約）（長×寬×高） | cm | 261×190×265 | 450×190×265 | 510×190×265 | |
| 凈重（約） | Kg | 3800 | 5200 | 6300 |
