| 尺寸 | 33x22（mm） |
|---|---|
| 材料 | 金屬 |
| 材質 | 金屬 |
| 測量范圍 | 0mm-3000mm |
| 產地 | 深圳 |
| 精度 | 1μm/5μm/0.5μm/0.1μm |
| 類型 | 電子數顯卡尺 |
| 認證 | CE |
| 制作工藝 | 集成 |
| 種類 | 位移 |
| 執行質量標準 | 歐規 |
| 材料物理性質 | 導體 |
| 經營模式 | 生產加工 |
| 品牌 | HXX恒興星 |
| 型號 | GCS |
恒興星光柵尺廠家，誠信經營十七年
一直秉承客戶至上，品質第一的原則！
技術上一直精益求精
選擇恒興星光柵尺，您放心！根據你的需求給你報價，價格方面均可電話詳談！
歡迎咨詢！
官方網址：www.szhxx.com
QQ:984655731 電話：13602530082（趙先生）
二、工作原理
1、光柵測量
滾動式光柵線位移傳感器由鋁型材、光柵尺、安裝端蓋、讀數頭和信號電纜（帶插頭）等部分組成。光柵尺（標尺）固定在鋁型材殼體中，安裝端蓋分別固定在殼體的兩端，組成以光柵為基準的測量體。讀數頭由四裂相指示光柵、光源板、接收板、整形（匹配）板和電纜組成。指示光柵座的側面裝有三只滾珠軸承，指示光柵和光柵的間隙由其定位保證。指示光柵座的上部裝有二只滾軸承。當讀數頭和光柵作相對運動時，指示光柵座始終貼在光柵的刻劃面和頂部，裝在指示光柵兩側的光源和接收板，分別作為光源和光閘莫爾條紋的接收。該光電信號經數顯箱處理為位移數字。這樣就完成了光柵對線位移的測量。為便于數顯表（箱）的處理，在傳感器中，還把莫爾條紋的光電信號經整形（匹配）處理后再由信號電纜輸入。
簡而言之，滾動式光柵線位移式傳感器是由裝有光柵尺的殼體和帶有信號電纜的讀數頭二部分組成。
2、光電轉換
滾動式光柵線位移傳感器采用四裂相指示光柵，因此有四組發光、接收系統，零位
窗另有獨立的發光、接收系統，均取紅外二極管和光電三極管作為發光、接收器件。
光源由此5VDC經限流電阻供給發光二極管。其工作電流恒定，保證接收信號的穩定。
3、零窗信號
滾動光柵線位移傳感器帶有一個零位（參考）窗。當讀數頭通過標尺上此標記處時，讀數頭輸出1個正脈沖，止脈沖（信號）輸入數顯表（箱），由它來處理，以獲得光柵測量的坐標定位，具體功能視數顯表（箱）而定。
附接線腳位說明：

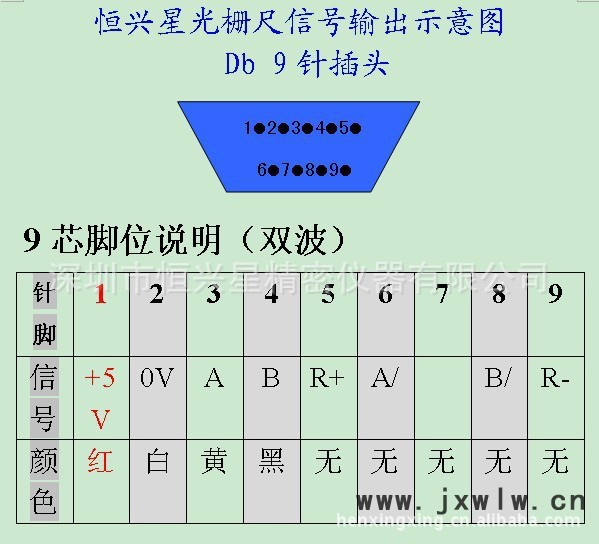

9芯腳位說明
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 24V/5V （紅色） | 0V （白色） | A信號 | B信號 |
|
|
|
|
|
9芯差分腳位說明
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 5V | 0V | A | B | R+ | A/ |
| B/ | R- |
